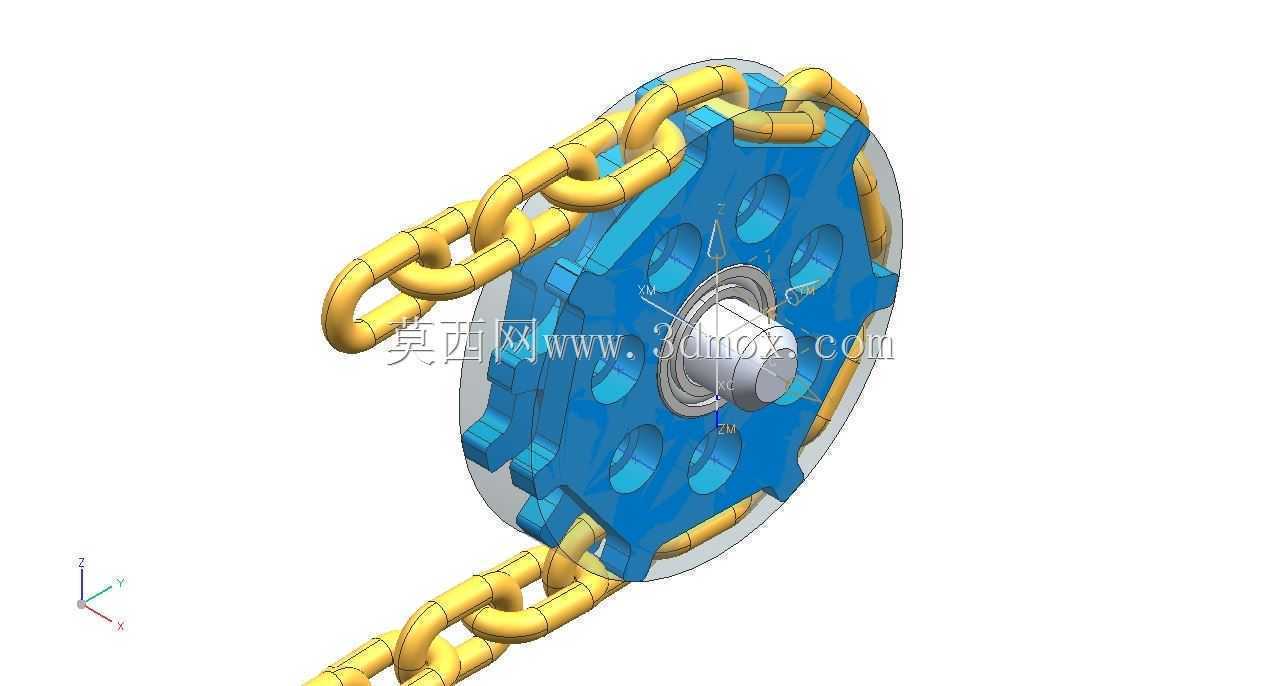

矿用圆环链链轮啮合传动结构

　　该结构为适配圆环链条的啮合传动链轮，核心应用于矿山刮板输送、重型物料牵引、起重设备曳引等需要大载荷链传动的工况场景，这类传动形式相比普通滚子链，能承受更高的冲击载荷与拉扯力，在井下采煤工作面输送、港口散货牵引、重型锚链传动等场景中，可适应多粉尘、有淋水、载荷波动大的恶劣作业环境。从功能特性来看，链轮轮齿采用与圆环链链环轮廓完全匹配的窝槽设计，每一个齿槽都能精准卡入横置链环的圆弧段，带动竖置链环平顺通过啮合区，避免普通齿形与圆环链啮合时出现的卡滞、跳齿、链环异常磨损问题；链轮中心设置阶梯式轴孔，预留了键槽安装位与轴承配合轴颈，可直接适配标准规格的传动轴与支撑轴承，轮体上均匀分布的减重孔在保证整体结构强度的前提下，降低了转动惯量，

　　减少设备启动与换向时的冲击载荷。设计过程中优先考虑啮合接触应力的均匀分布，轮齿啮合面做了圆弧过渡处理，避免应力集中导致的轮齿崩裂，同时轮齿的节距公差严格匹配对应规格圆环链的节距误差范围，保证多齿同时啮合时载荷能均匀分配到3-4个接触齿上，避免单齿受力过载。安装边界方面，链轮轮缘外径与链环环绕后的最大回转半径预留了足够的安全间隙，不会与周边的护板、溜槽结构发生运动干涉，轴向定位台阶的尺寸可适配对应宽度的链条安装空间，轴孔的配合公差选用过渡配合等级，既保证传动时无键连接松动的风险，也便于后期磨损后的拆换维护。这类链轮在实际使用中，磨损主要集中在齿槽与链环接触的圆弧面，设计时轮体选用中碳钢调质处理，齿面可做淬火硬化提升耐磨性能，在长期重载作业下能有效延长更换周期，减少设备停机维护的时长。
