异形齿盘配链条组合传动结构设计

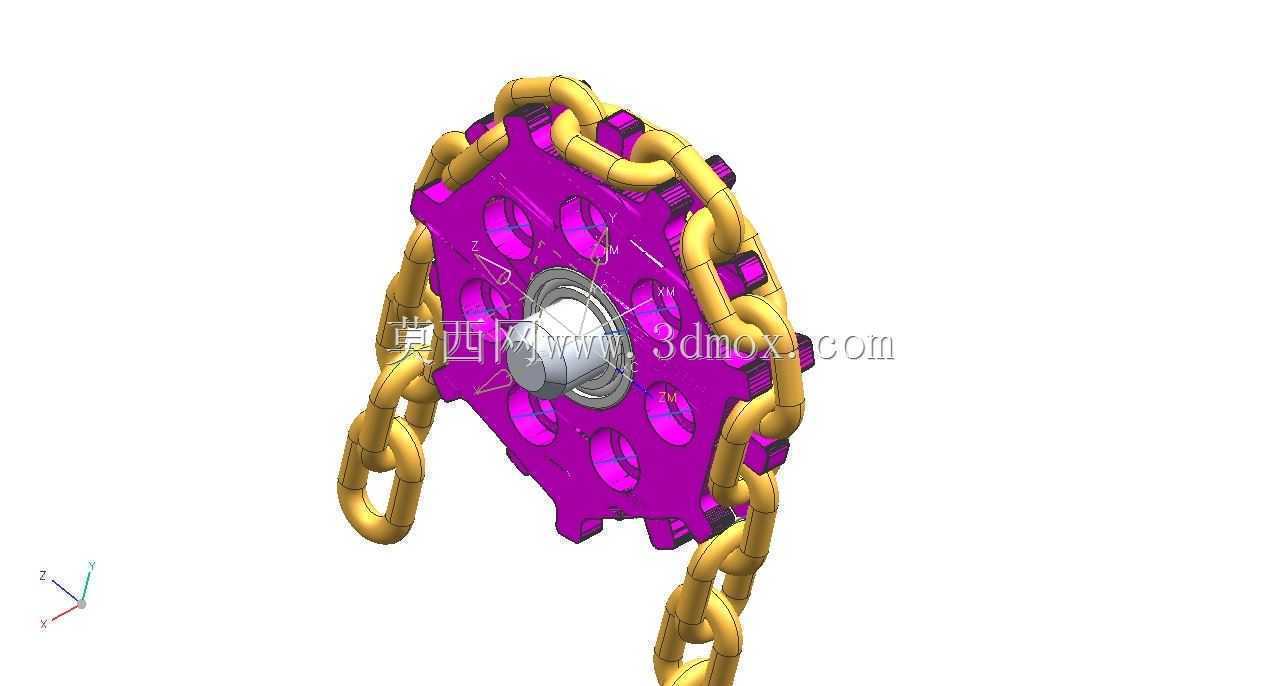

　　这套异形齿盘搭配环绕链条的传动结构，最初是针对特种输送设备的间歇传动需求做的定制化设计，区别于常规标准链轮的等距齿形，该齿盘采用非均匀分布的齿槽结构，能够配合链条实现特定规律的步进传动，在一些需要非等速输送、定点停顿的工装输送线、特种给料设备上有明确的应用场景。从实际功能层面看，齿盘中心设置的台阶式安装孔，是为了匹配常用的十字滑块联轴器输出端，安装时可以直接通过孔位的止口定位，不需要额外做同轴度调校工装，齿盘周向的减重孔并非单纯为了缩减重量，每个孔位都经过动平衡校核，在每分钟60转的额定工况下，端面跳动量可以控制在0.02mm以内，避免链条传动过程中出现跳齿、脱链的问题。环绕在齿盘外侧的链条采用标准重载起重链的链节尺寸，

　　和齿盘的啮合齿形做了适配修形，齿面的啮合接触区经过模拟验证，在满负载传动时接触应力分布均匀，不会出现局部应力集中导致的齿面过早磨损。设计过程中特意调整了齿盘的齿顶圆弧半径，比同规格标准链轮的齿顶圆弧大12%，这样链条在啮入和啮出的时候不会出现卡滞，即使链条使用一段时间后出现一定的伸长量，依然可以保证顺畅啮合，降低日常维护的调整频率。安装边界方面，齿盘的最大外圆直径控制在180mm，链条环绕后的最大外轮廓尺寸不超过220mm，轴向安装厚度为35mm，中心安装孔的基准端面粗糙度要求达到Ra1.6，和输出轴配合后可以保证足够的连接刚性，不会出现传动过程中的轴向窜动。齿盘侧面的凸台结构是为了安装感应触发片，

　　配合设备上的接近开关可以实现齿盘转动位置的实时检测，给设备的控制系统提供准确的位置反馈信号，不需要额外加装编码器就能实现简单的工位定位，能有效降低整套设备的制造成本。在实际选型适配时，这套结构可以直接替换部分小型输送设备上的槽轮间歇机构，相比槽轮机构传动冲击更小，运行噪音更低，而且链条本身具备一定的缓冲能力，在输送过程中遇到短暂的负载冲击时，不会像刚性传动那样直接造成零件损坏，适合在一些工况存在小幅波动的轻工输送、小件装配生产线中使用。
