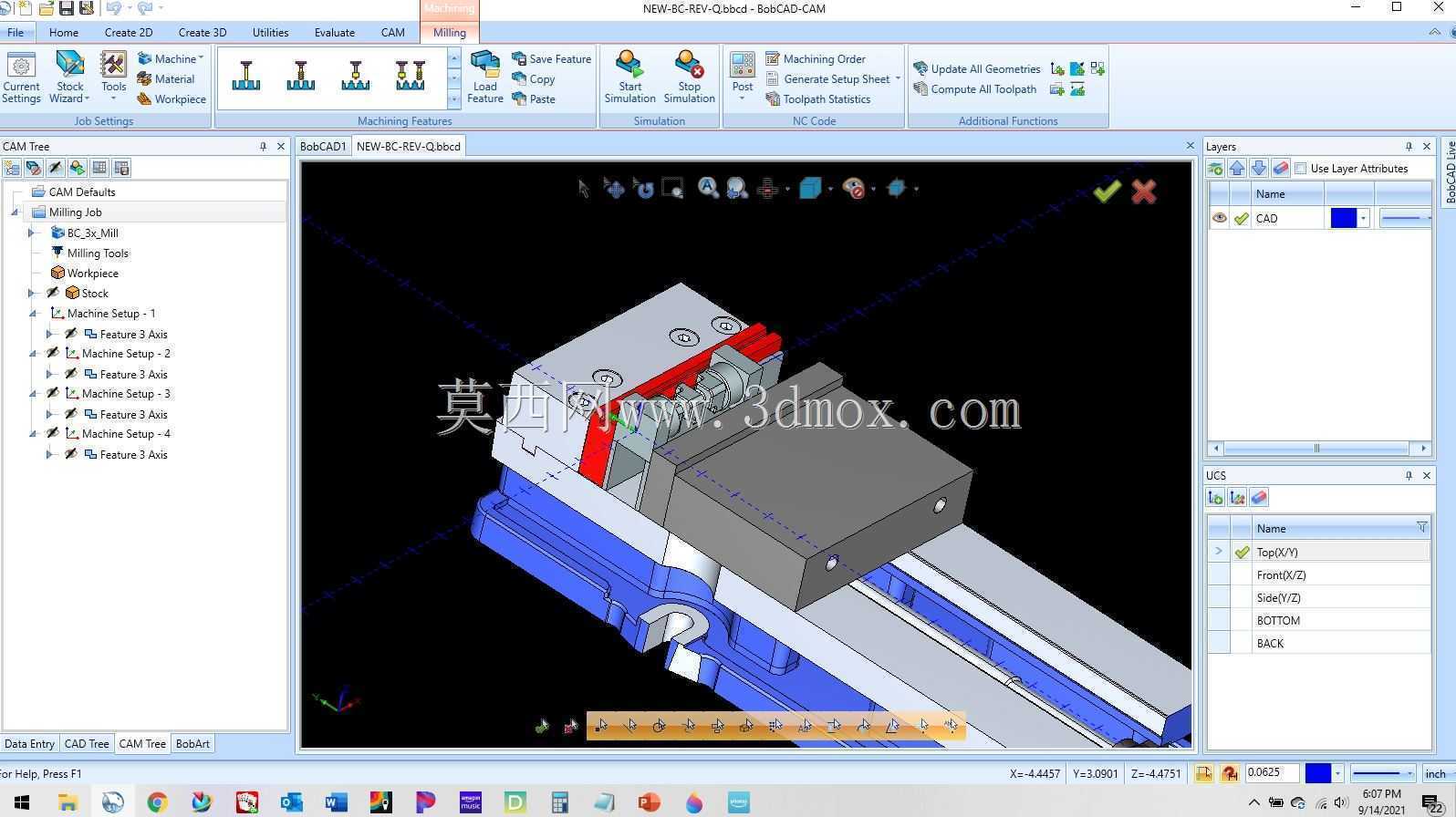

机用方形凸轮夹紧定位工装结构

　　这套结构主要面向小尺寸零件的机加工装夹场景，适配普通铣床、小型加工中心的工位装夹需求，也可移植到自动化生产线的工件定位工位，解决异形小批量零件快速装夹定位的痛点。从结构逻辑来看，核心的方形凸轮承担夹紧力输出的作用，区别于传统圆偏心凸轮，方形轮廓的升程段线性度更好，夹紧行程内的压力角变化更平缓，不会出现圆凸轮夹紧到行程末端自锁失效的问题，操作时扳动凸轮驱动端的手柄，就能推动压块沿导轨方向进给，将待加工工件压紧在定位基准面上，反向扳动即可快速松夹，单步操作就能完成装夹动作，相比传统螺栓压板的装夹方式，单件装夹耗时能缩短六成以上，很适合小零件的批量铣削、钻孔工序使用。设计时优先考虑了安装边界的适配性，

　　整套组件的底座直接适配标准机床T型槽的安装间距，底座上的沉头安装孔位置匹配常用小型台虎钳的安装孔位，不需要额外改造机床工作台就能直接替换原有装夹配件，整体安装后突出工作台面的高度控制在120mm以内，不会和机床主轴的加工行程产生干涉，也不会阻挡切削液的喷射路径。滑动部分采用了矩形导轨配合间隙调整镶条的结构，压块的滑动面经过研磨处理，长期往复使用的磨损量可以通过镶条的调节螺钉补偿，不会因为磨损出现夹紧晃动的问题。凸轮和压块的接触位置加装了硬质合金垫片，避免凸轮反复冲击压块造成接触面凹陷，延长整套工装的使用寿命。夹紧力的设计范围覆盖了常见有色金属、小型钢件的切削受力需求，夹紧后工件的定位重复精度可以控制在0.02mm以内，

　　能够满足普通铣削、钻削工序的精度要求，不需要每次装夹后重新找正工件基准。实际使用中，这套结构还可以根据待加工工件的外形，更换压块前端的夹持头，适配方形、圆形甚至小异形件的装夹需求，不需要更换整套底座，只需要更换前端接触块就能适配不同零件的装夹，大幅降低多品种小批量生产的工装制造成本。结构上没有采用复杂的液压、气动元件，纯机械结构的可靠性更高，在车间多切削液、多金属碎屑的工况下，不会出现气动元件密封件磨损、液压管路泄漏的问题，日常维护只需要定期给滑动导轨面加注润滑脂，清理碎屑即可，维护成本极低。
