办公转椅五星支撑底座结构设计

　　日常办公场景中使用的滚轮转椅，核心受力部件就是底部的五星支撑底座，这个部件直接承接椅身传来的全部人体载荷，还要将力均匀分散到五个支脚末端的滚轮安装位，长期使用过程中不能出现支脚形变、中心连接位开裂的问题，否则会直接引发座椅倾翻的安全隐患。做这个结构设计的时候，首先要明确中心安装位的边界尺寸，这个位置需要和升降气杆的顶端做过盈配合，公差带要控制在合理范围，既不能太松导致椅身转动时出现旷量晃动，也不能过紧造成装配时压装困难，中心凸台的高度要匹配气杆插入深度，保证连接后不会出现轴向窜动。五个支脚采用辐射状均匀分布的结构，相邻支脚的夹角严格控制在72度，这种对称布局能保证任意方向受力时，载荷都能通过至少两个支脚传递到地面，

　　不会出现单侧受力集中的问题。支脚的截面采用渐变式设计，靠近中心连接位的位置截面厚度更大，因为这个区域承受的弯曲力矩最高，往支脚末端方向截面逐步收窄，既可以控制整体部件重量，也不会损失必要的结构强度，支脚末端的滚轮安装位要预留标准的插装孔位，匹配通用办公椅滚轮的卡接尺寸，不需要额外做连接件就能直接完成滚轮装配。从实际使用场景出发，这个底座需要适配不同体重人群的使用需求，静态承重测试要覆盖常规办公使用的载荷上限，同时还要考虑椅身倾斜倚靠时的偏载受力，当人体向后倚靠时，后侧两个支脚会承受更大的分力，因此支脚内部的加强筋布局要顺着受力方向排布，把中心区域的受力直接引导到支脚末端，避免筋位方向和受力方向垂直造成应力集中。

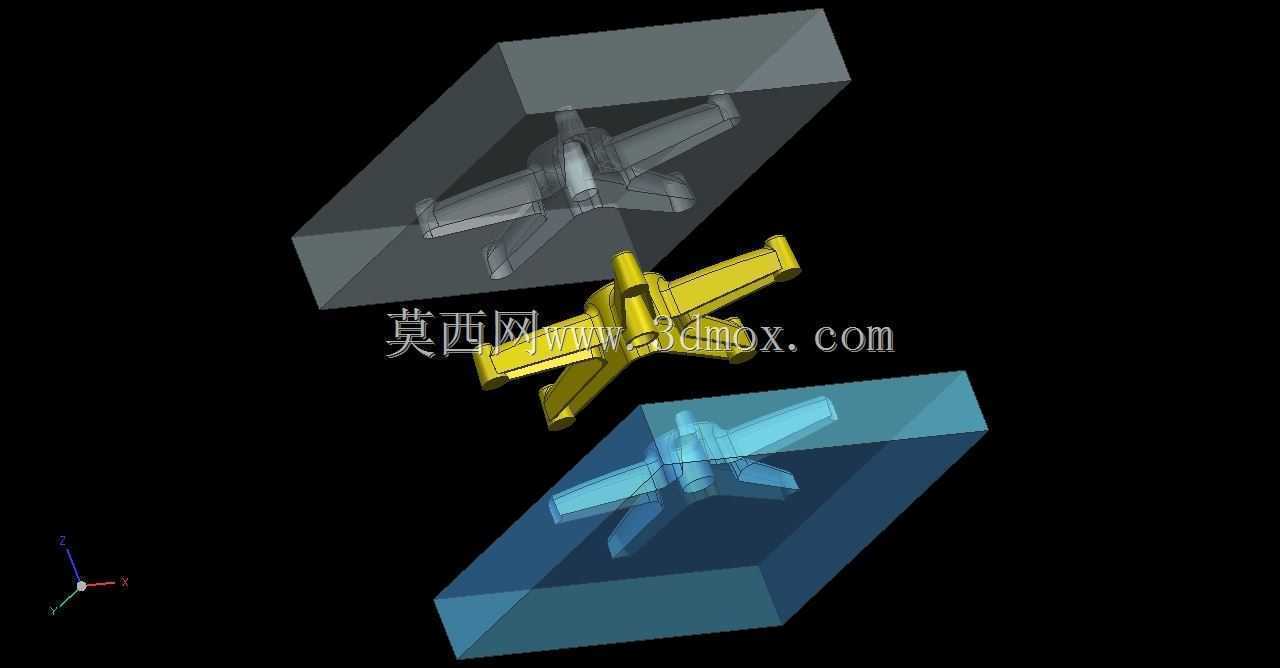

　　设计过程中还要考虑模具成型的工艺性，整个底座如果采用注塑工艺生产，要保证各个位置的壁厚均匀，避免出现壁厚差过大导致的缩痕、翘曲问题，支脚和中心凸台的过渡位置要做足够的圆角处理，减少应力集中点的同时，也能改善塑料熔体在模腔里的流动状态，降低注塑成型时的填充压力。另外底座的整体外轮廓尺寸要控制在合理范围，不能过大导致座椅在狭小工位下移动时磕碰周边工位隔板，也不能过小导致座椅的支撑稳定性不足，支脚末端的外接圆直径要匹配常规办公椅的椅座尺寸，保证椅身转动时不会出现重心超出支撑范围的情况。中心连接位的底部要做平整的贴合面，保证气杆插入后端面完全贴合，不会出现局部受力压溃的问题，支脚底部的平面要保持在同一水平面上，避免装配滚轮后出现座椅晃动、高低不平的问题。
