异形弯折双头带法兰螺纹连接构件

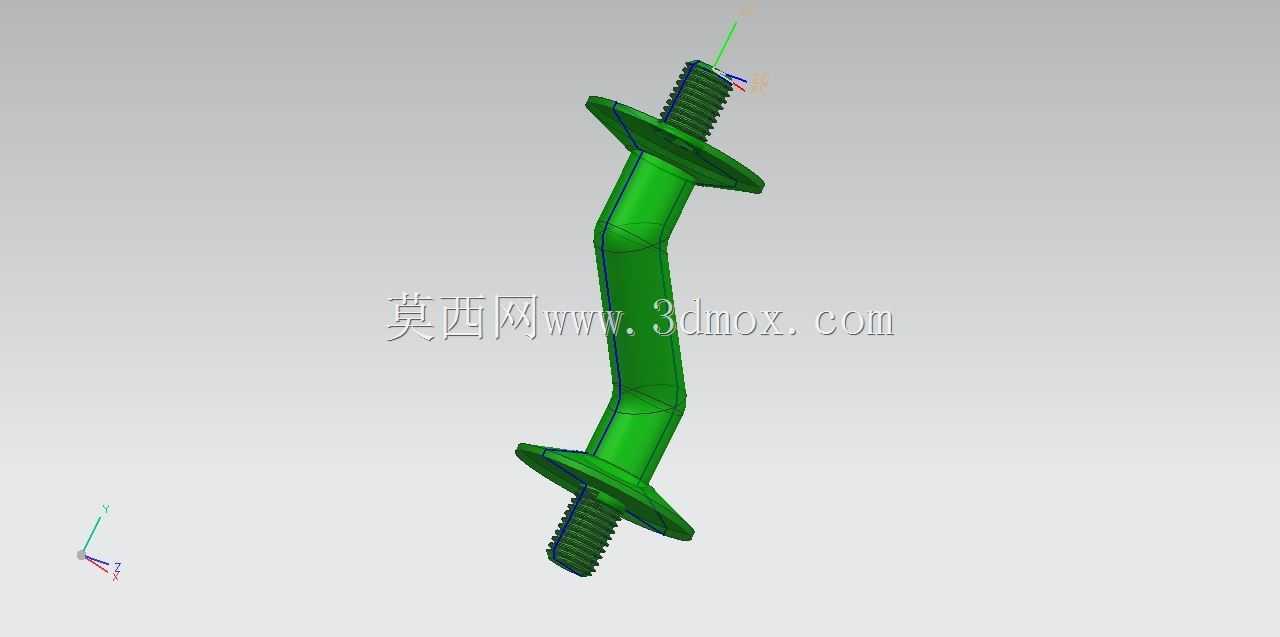

　　该异形弯折双头带法兰螺纹构件，主要应用在狭小安装空间内的非同轴点位紧固连接场景，常见于特种车辆内饰装配、定制化设备内部走线固定、异形工装夹具的点位锁紧等工况，可适配两个存在空间夹角、无法使用常规直杆螺栓完成连接的安装位，解决常规紧固件无法适配错位安装孔的实际问题。构件整体采用弯折杆身设计，杆身中部做了等径过渡处理，避免弯折处应力集中导致的受力断裂问题，两端均加工有标准外螺纹，每端螺纹根部都设置了一体式法兰盘，法兰盘端面平整，安装时可直接贴合被连接件表面，无需额外加装平垫圈，既能够增大接触面积分散锁紧压力，也可以起到防松限位的作用，避免螺纹旋入过深损伤被连接件表面。设计阶段优先考虑了安装路径的避让需求，杆身的弯折角度经过反复校核，

　　既保证两端螺纹的同轴度偏差在可装配范围内，又能让杆身完美避开安装路径上的其他管线、结构凸起，不会出现安装干涉问题。两端螺纹的长度根据常规被连接件的叠层厚度做了适配，预留了足够的锁紧行程，可适配一定厚度范围内的不同被连接件，无需针对微小厚度差定制不同规格的紧固件。安装时无需特殊工装，使用常规扳手夹持两端螺纹段或者法兰盘位置即可完成锁紧操作，法兰盘的外径尺寸经过优化，既保证足够的承压面积，又不会因为尺寸过大占用多余的安装空间，适配周边空间局促的安装点位。构件的杆身部分做了等强度设计，弯折处的截面尺寸和直杆段保持一致，通过圆弧过渡消除应力集中点，在受到轴向拉力或者横向剪切力时，整体受力均匀，不会在弯折位置出现应力断裂的情况，可满足常规工况下的紧固连接强度要求。两端螺纹的牙型采用标准普通三角螺纹，通用性强，可和常规的同规格螺母直接配合使用，无需定制特殊规格的配合件，降低现场装配的配件适配成本。
