嵌套式框架镂空笼型支撑结构设计

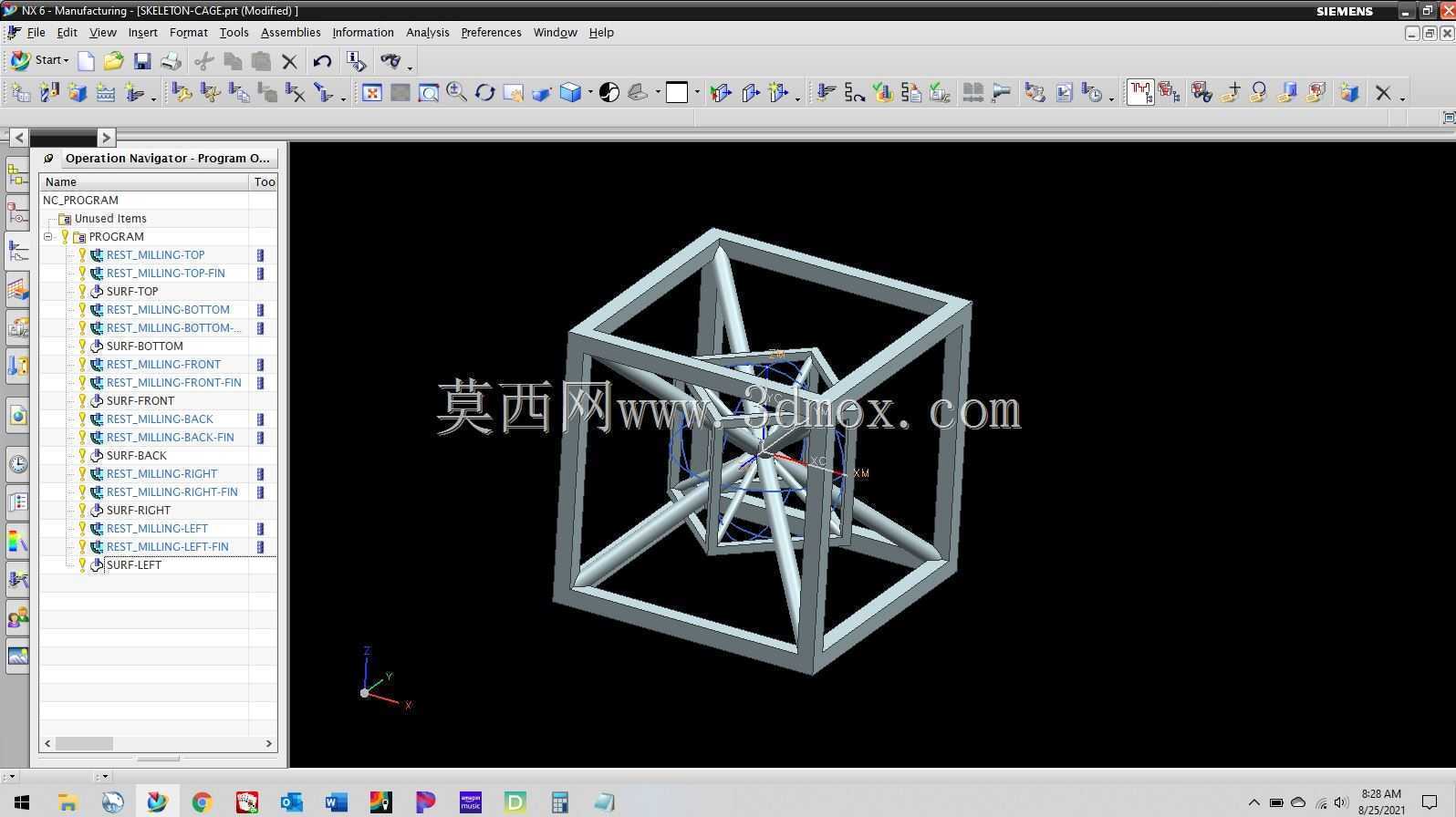

　　这类嵌套式笼型框架结构，最早是在教学演示场景中用来直观展示空间桁架的受力传递逻辑，后续也被小型精密检测设备的内置支撑模块借鉴，用来在有限安装空间内实现高刚性的承载需求。从结构设计逻辑来看，外层采用正六面体框型作为基础边界，所有棱边采用等截面型材拼接，相邻棱边的连接节点做了贴合式处理，避免应力集中在连接焊缝或者紧固件位置；内层嵌套的多组斜向支撑构件，从外层框架的每个面的中心位置向内部交汇，形成多组三角形稳定受力单元，这种设计能把外部施加在任意面的载荷，快速通过斜撑分散到整个框架的所有棱边上，避免局部受力过大出现形变。实际应用中，这类结构常被用作小型光学检测元件的防护支撑笼，外层框架可以直接和设备的安装基板固定，

　　预留的安装孔位都设置在框架棱边的交汇节点处，不会因为打孔破坏型材的整体刚性，内层的支撑节点可以用来固定摄像头、微型传感器这类对安装稳定性要求较高的元件，镂空的结构不会遮挡光学元件的检测光路，同时相比实心的支撑块，整体重量能降低六成以上，非常适合对设备自重有严格要求的便携式检测设备。设计过程中需要重点控制内外层框架的同轴度，所有斜撑构件的长度误差要控制在型材截面尺寸的百分之一以内，否则装配后会出现内应力，导致框架整体出现扭曲，影响安装在内部的元件定位精度；外层框架的外形尺寸可以根据实际安装舱位的边界做等比例缩放，缩放时要同步调整斜撑的截面尺寸，保证整体的刚性冗余量维持在1.5倍以上，避免设备运输过程中的振动导致结构出现共振。

　　另外这类框架结构的棱边都做了圆角过渡处理，不会在装配过程中划伤操作人员或者配套的线缆，所有构件的连接位置都预留了标准紧固件的安装空间，不需要额外做焊接处理，完全可以通过装配式拼接完成组装，后期如果需要调整内部元件的安装位置，只需要更换对应长度的斜撑构件即可，不需要重新制作整个框架，维护调整的灵活性很高。在空间尺寸的边界控制上，外层框架的每个面都预留了足够的走线空间，线缆可以沿着棱边的内侧布置，不会突出到框架外部影响和周边设备构件的装配，内层的支撑交汇点做了平面化处理，可以直接安装标准尺寸的元件固定座，不需要额外加工转接件，能有效减少装配环节的零件数量，降低整体的装配工时。
