框架式人体约束笼型结构设计

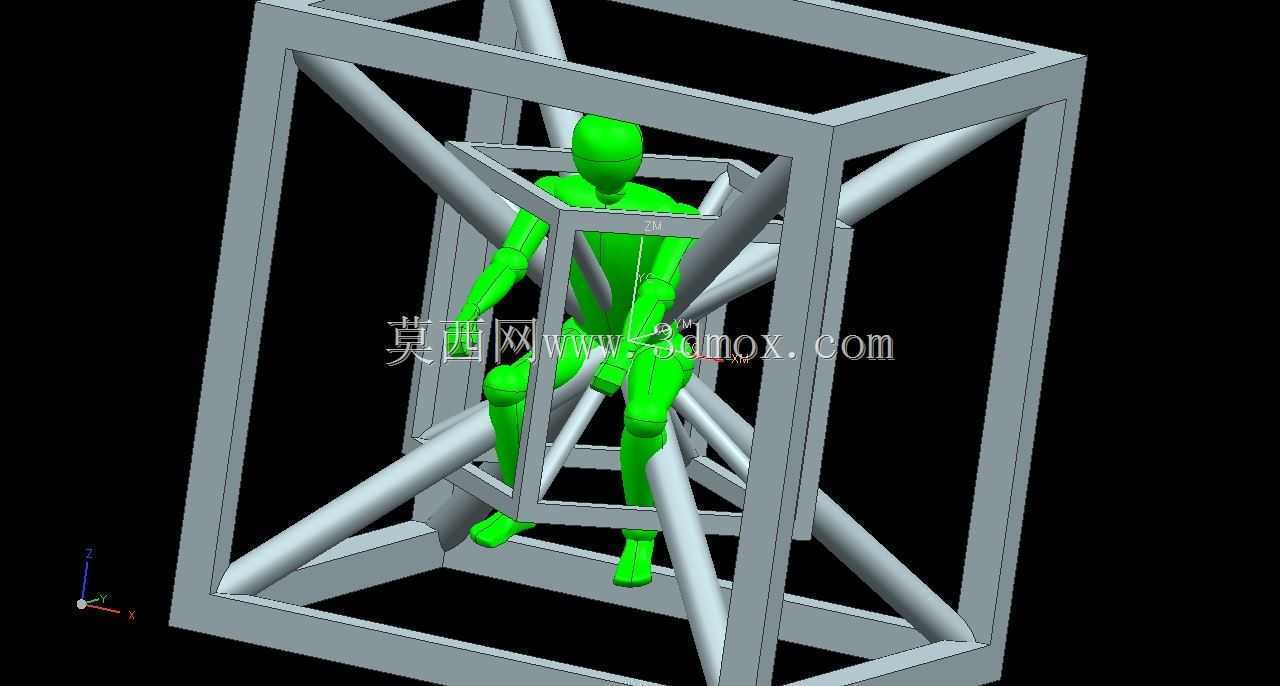

　　该结构采用双层立方体桁架式设计，外层为大尺寸方管拼接的主承载框架，内层为贴合人体坐姿轮廓的限位框架，内外层之间通过多根斜向支撑方管做刚性连接，整体形成封闭的空间约束腔体。从实际应用场景来看，这类结构可用于影视特效道具制作、沉浸式体验场景的限位装置搭建，也可作为安全防护类设备的人体限位模块参考，在特种作业防护、模拟训练装置的结构设计中提供空间约束的设计思路。设计过程中优先考虑了人体坐姿状态下的活动边界，内层框架的尺寸完全匹配成年男性坐姿的肩宽、坐高、腿长等核心人体工学参数，既保证约束限位的有效性，又避免框架杆件对人体造成硬性挤压，所有杆件的棱边均做了圆角过渡处理的设计预留，防止尖锐边角造成磕碰损伤。外层主框架的杆件采用等截面方管，

　　拼接节点采用满焊连接的设计预设，整体刚性足以承受常规状态下的人体冲击载荷，斜向支撑的排布完全避开了人体四肢、躯干的活动路径，在保证框架整体抗扭、抗形变能力的同时，不会干涉人体在框架内的必要活动空间。安装边界方面，外层框架底部为平面支撑结构，可直接固定于平整地面或配套平台上，底部框架预留了标准螺栓安装孔位，可根据实际使用需求快速与其他平台结构做拼接固定，整体结构无突出外伸的零部件，外轮廓为规整立方体，便于运输堆叠与现场组装。从结构设计逻辑来看，该模型没有采用复杂的曲面造型，全部采用标准截面型材拼接，极大降低了实际加工的下料与焊接难度，所有杆件的连接节点均处于框架受力的关键位置，斜撑的排布角度经过空间受力校核，

　　可将局部受力快速分散至整个框架结构，避免单根杆件出现应力集中的问题。内层框架的轮廓并非规则立方体，而是根据人体坐姿的外轮廓做了适配性的弯折设计，胸部、腿部位置的框架杆件做了内收处理，腰部位置预留了足够的空间，兼顾约束性与基础舒适度，整体结构没有额外的活动零部件，为纯刚性固定结构，可靠性高，后期维护成本极低，可根据实际使用场景的需求，在外层框架上加装防护网、缓冲垫等附属配件，拓展不同场景下的使用功能。
