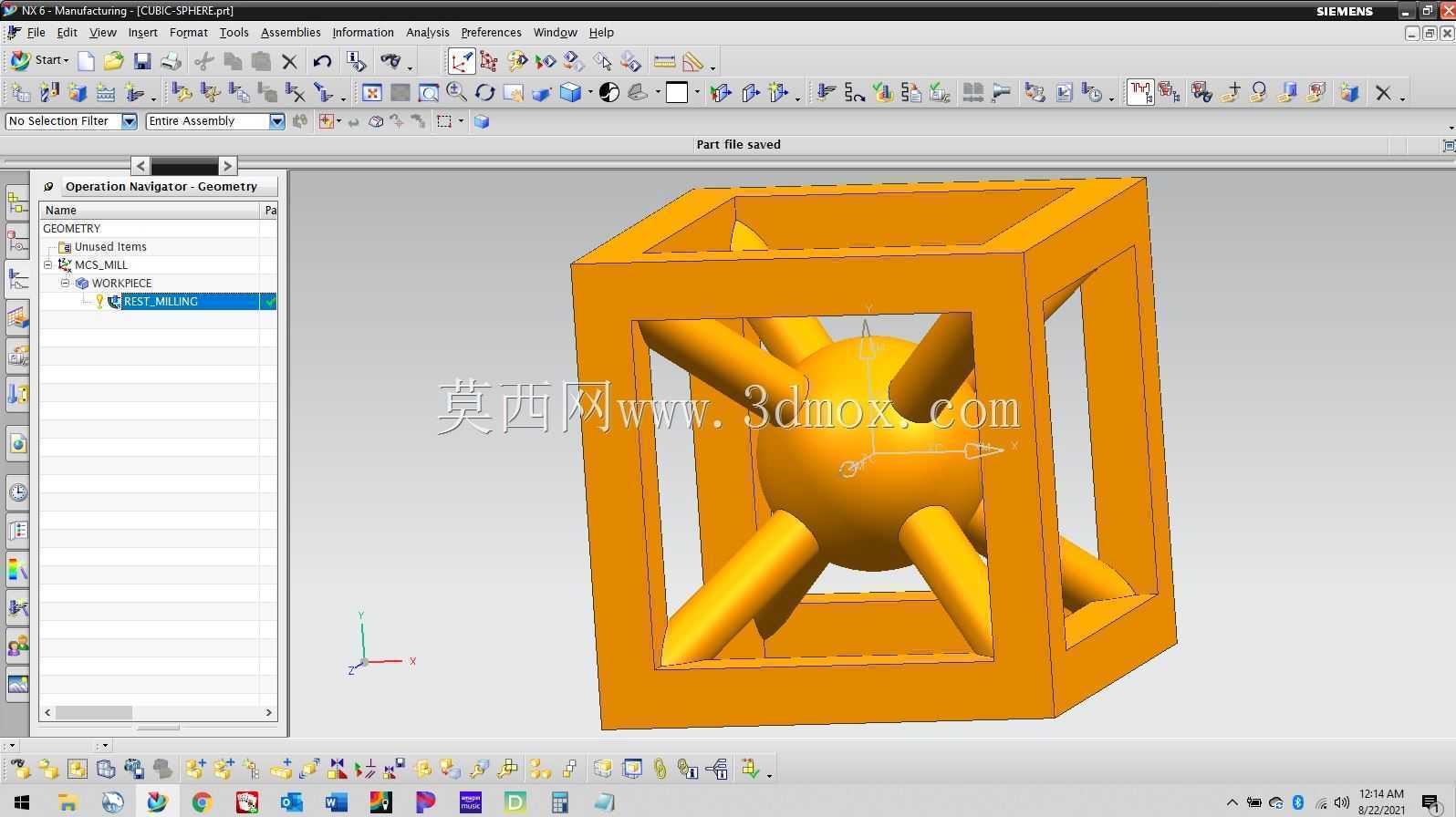

这类内嵌球体的立方框架结构,在空间支撑类工装、模块化连接节点设计中有着很典型的应用场景,不少需要多向传力的轻量化支撑体系都会参考这类构型做衍生设计。从结构本身来看,外部采用等截面方条拼接成正六面体框架,框架的十二条棱边做等宽等厚处理,保证六个面的开口尺寸完全一致,适配多方向的杆件插接或者连接件安装,框架的边角处做了小半径倒圆处理,避免应力集中在直角棱边位置,提升整体结构的抗疲劳性能。框架内部居中放置一个实心球体,球体通过六根径向布置的圆柱支撑杆分别连接到立方体六个面的中心位置,每根支撑杆的轴线都和对应框架面垂直,且所有支撑杆的直径一致,和球体、框架的连接位置都做了平滑过渡的圆角,消除连接位置的应力突变,保证各个方向传力的均匀性。
做这类结构设计的时候,首先要确定的是外部框架的外轮廓边界尺寸,这个尺寸直接决定了整个构件的安装适配范围,框架内部的净空尺寸要比内部球体的直径大出至少两倍支撑杆直径的距离,避免支撑杆和框架棱边出现结构干涉,同时要保证球体的球心和立方体的几何中心完全重合,六根支撑杆的长度公差控制在±0.05mm以内,不然会出现某根支撑杆受力过载、其余杆件受力不足的问题。在实际使用中,这类结构可以作为模块化桁架的标准连接节点,六个方向的框架面可以直接对接同规格的方管型材,内部的球体加径向支撑的结构可以分散各个方向传来的拉压载荷,相比传统的实心立方连接块,重量能降低40%以上,同时多向传力的稳定性更优,在需要轻量化设计的检测工装支架、小型设备支撑框架、
教学演示几何教具等场景都能适用。设计过程中还要注意框架杆件的截面尺寸选择,要根据实际承载的载荷大小计算截面抗弯模量,支撑杆的直径要匹配对应方向的最大轴向载荷,避免出现压杆失稳的情况,球体的直径不需要过大,只要能保证六根支撑杆在球面上的连接位置不出现重叠干涉即可,过大的球体会无谓增加整体重量,违背轻量化设计的初衷。另外这类对称结构在建模的时候可以先完成单根支撑杆加对应框架面的特征,再通过三次正交镜像完成整体建模,能有效保证各个方向的结构对称性,减少建模过程中的尺寸误差,后续做有限元分析的时候,因为结构完全对称,可以取八分之一模型做仿真计算,大幅提升计算效率,同时也能更精准地观察对称位置的应力分布情况,验证结构设计的合理性。
