对夹式三翼旋流阀芯结构设计

　　该结构主要应用于中小管径流体管路的流量调节与旋流整流场景，常见于给排水管路、化工介质输送支路、暖通循环水系统中，安装在两段同管径管道的法兰对接位置，不需要额外的阀体承托结构，依靠两端法兰的夹紧力完成固定，适配常规PN16压力等级的管路安装标准，安装边界与同通径的对夹式蝶阀保持一致，可直接替换同规格蝶阀的安装位，不需要改动原有管路的法兰间距与开孔尺寸。

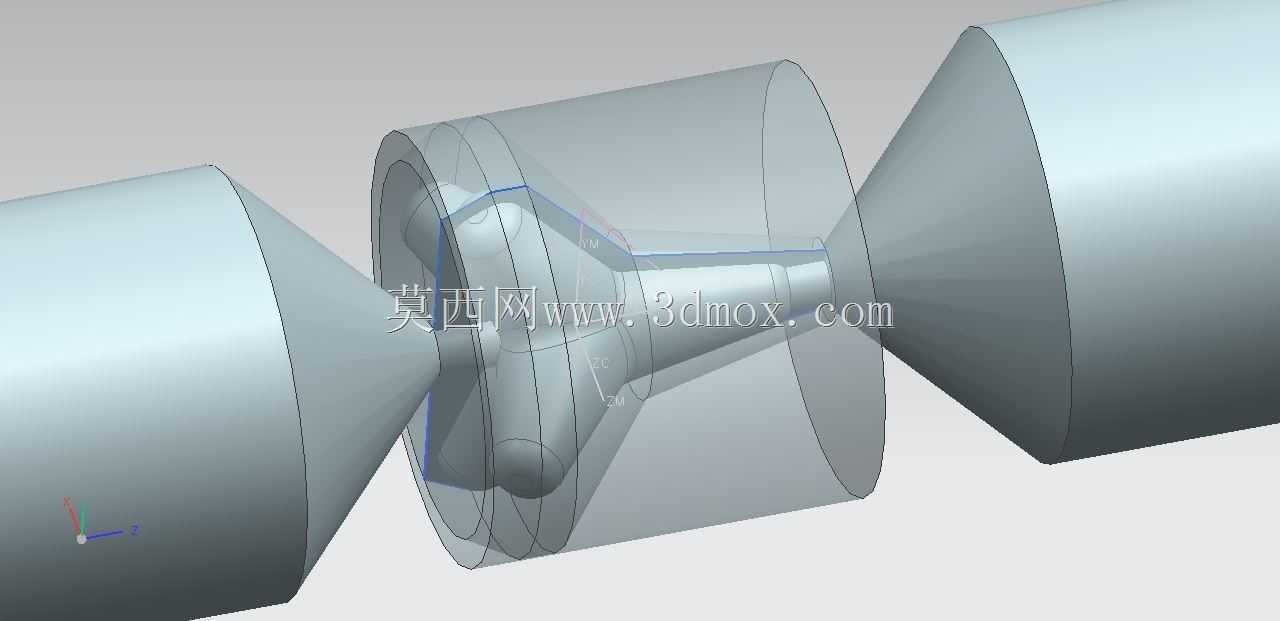

　　结构整体采用对称式三翼支撑设计，中心为流线型导流梭体，三个翼板沿中心轴线呈120°均布，翼板外侧与两端锥形导流面平滑衔接，两端锥形段的大径尺寸与对接管道内径保持一致，安装后可与管道内壁形成平滑过渡，避免介质流经时出现台阶状的扰流区。中心导流梭体采用纺锤形流线设计，介质从一端锥形段进入后，会沿三翼之间的三个过流通道均匀分流，翼板的曲面导向会让介质在流经中心区域时产生稳定的旋流效果，既可以避免介质中的固体颗粒在阀后沉积堵塞管路，也能降低介质高速流过时的紊流噪声，减少管路振动。

　　设计过程中优先考虑了过流效率与结构刚度的平衡，三翼结构的厚度根据通径大小做了等强度优化，在保证支撑强度的前提下尽可能压缩翼板的过流阻挡面积，过流通道的截面沿介质流向先缓慢收缩再逐步扩张，避免流道截面突变造成的局部压力损失。两端锥形段的外圆做了0.2mm的安装导向倒角，方便现场安装时对准管道中心，避免安装偏差造成的翼板磕碰变形。翼板与中心导流梭的衔接位置做了R3的圆角过渡，既可以减少应力集中，提升结构抗水锤冲击的能力，也能避免介质中的纤维类杂质挂附在结构棱角处造成堵塞。

　　实际使用中，该结构可根据管路介质特性调整过流通道的曲面角度，针对含杂质较多的污水介质，可适当加大翼板的导向螺旋角，提升旋流强度增强自清洁效果；针对清水类介质，可减小螺旋角降低压力损失，适配不同工况的使用需求。整体结构没有活动部件，依靠自身结构实现旋流整流与流量预分配功能，不存在卡滞、磨损的故障点，长期使用的维护成本极低。
