塑料瓶成型转序用制瓶转瓶机构

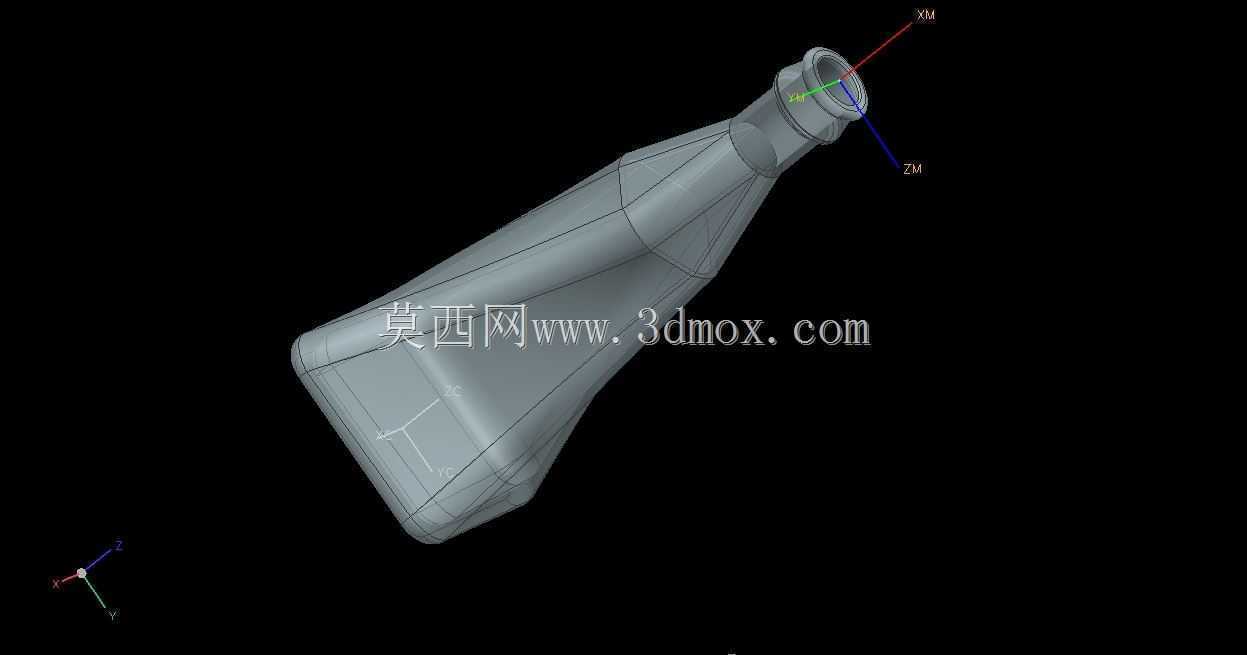

　　在饮品、日化包装的吹塑产线里，制瓶转瓶机构是衔接吹制成型与后续灌装、贴标工序的核心衔接部件，日常运行中需要承接刚完成吹塑定型的PET瓶体，在不划伤瓶身、不挤压变形的前提下完成工位转移动作，适配每分钟数十到上百瓶的产线节拍，避免瓶体在转序过程中出现磕碰、落灰或者姿态偏移的问题。从结构设计逻辑来看，这类转瓶机构的夹持端需要匹配对应瓶型的外轮廓曲率，就像本次建模的瓶体为收颈方底的流线型结构，夹持位需要避开瓶身的加强筋与螺纹瓶口区域，选择瓶身中上部壁厚均匀的位置作为接触点，夹持力控制在刚好克服瓶体自重与输送惯性的区间，不会因为夹持力过大导致刚冷却定型的瓶身出现凹痕，也不会因为夹持力不足在转位过程中出现掉瓶故障。

　　设计过程中需要提前核算安装边界，转臂的回转半径要匹配产线相邻工位的间距，回转过程中不能和吹瓶模腔、输送导轨产生运动干涉，瓶体在转位全程的最低高度要高于输送链板的挡边高度，最高位置要避开上方的冷却风嘴布局，同时要预留出传感器的安装位，用于检测瓶体是否到位、夹持是否到位，避免空转或者卡瓶。从功能特性上，这类转瓶机构不需要额外配置复杂的动力源，多数可以和制瓶主机的凸轮轴联动，通过机械凸轮轨迹控制转臂的升降、回转、夹持松放动作，运行稳定性比独立伺服控制的结构更高，后期维护也更简便，只需要定期检查夹持胶垫的磨损情况、回转轴承的润滑状态即可。针对不同瓶型的换产需求，夹持端可以设计成快换结构，更换对应瓶型的夹爪只需要数分钟，

　　不需要重新调整整段机构的安装位置，能适配多规格瓶型的共线生产需求。建模过程中需要重点验证瓶体和夹爪的配合间隙，转位过程中瓶体的运动轨迹是否存在干涉点，同时要核算转臂的动平衡，避免高速回转过程中出现振动，影响相邻工位的定位精度，还要考虑长期运行的磨损余量，铰接位置的公差配合要预留出润滑脂的存储空间，减少日常维护的频次。在实际产线布局里，这类转瓶机构的安装底座需要和主机架采用定位销连接，保证每次拆装维护后都能快速复位，不需要重新校准工位同轴度，夹爪的接触位置要包覆食品级硅胶垫，既可以增加摩擦力避免打滑，也不会在PET瓶身留下接触痕迹，满足食品包装的卫生要求。
