索尼经典长条便携MP3播放器结构建模

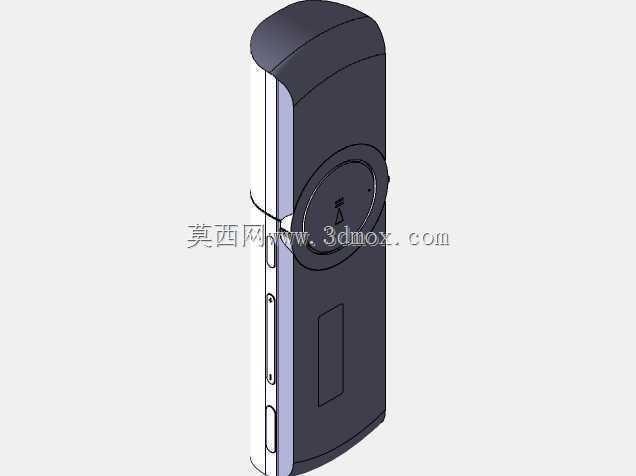

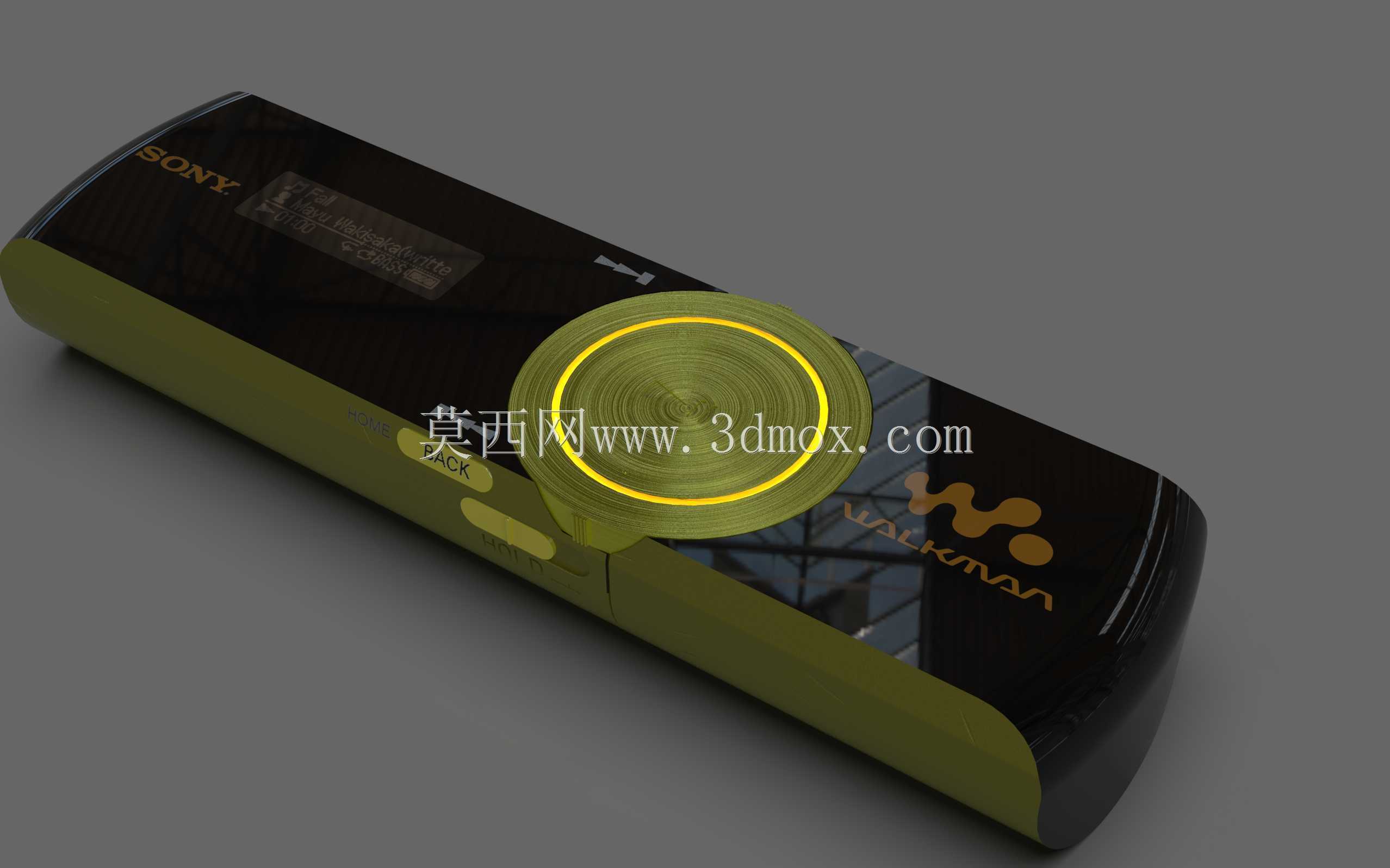

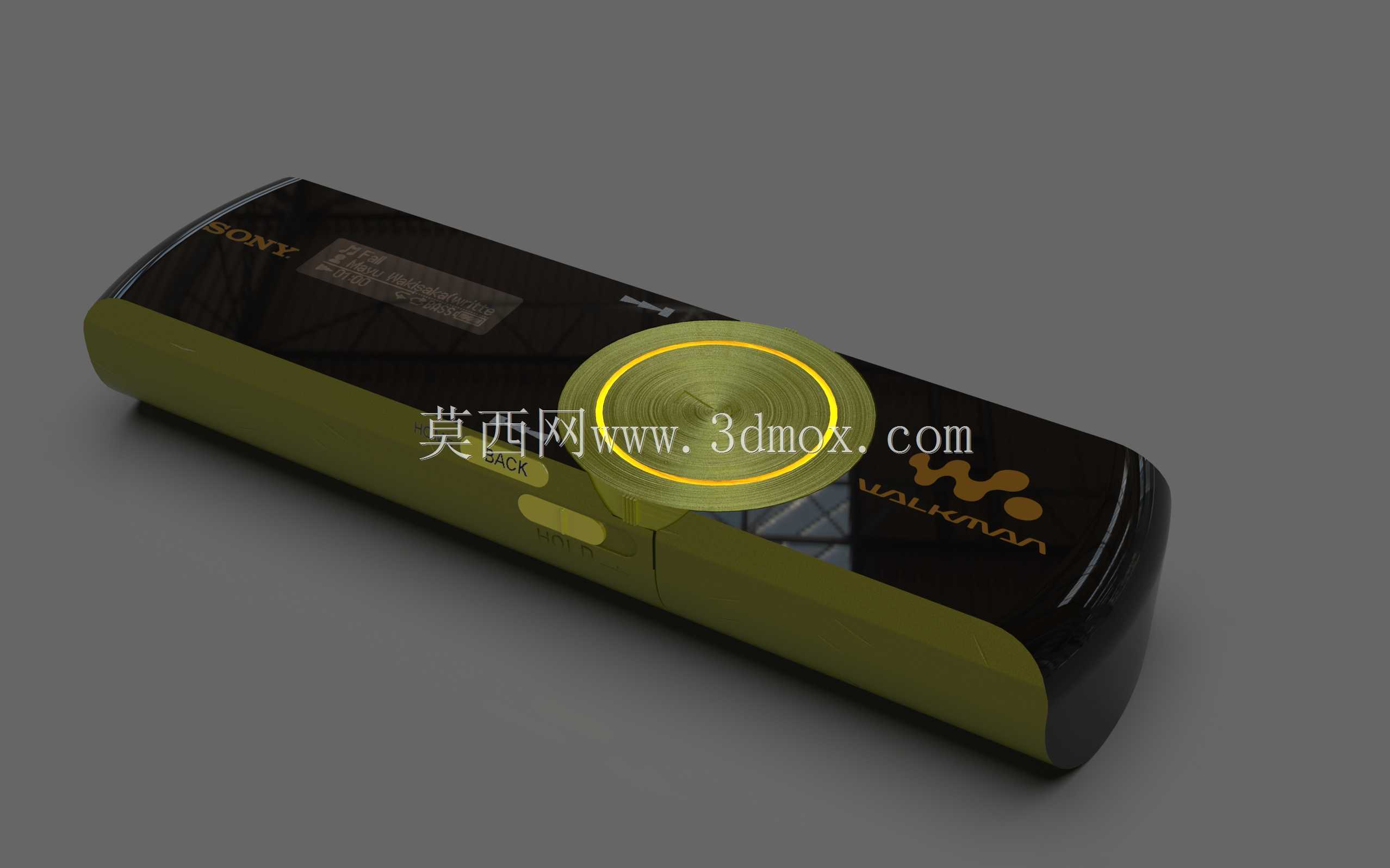

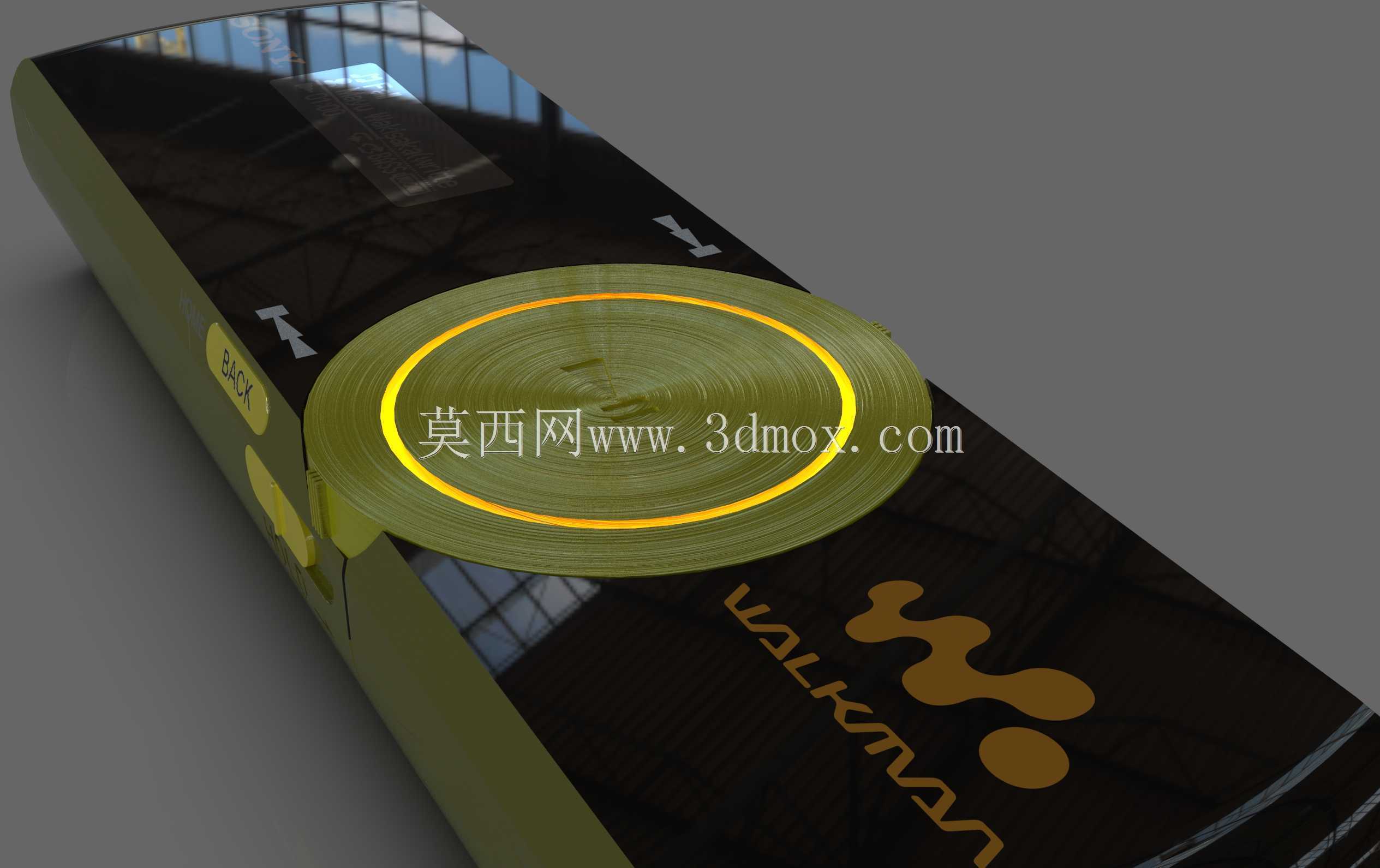

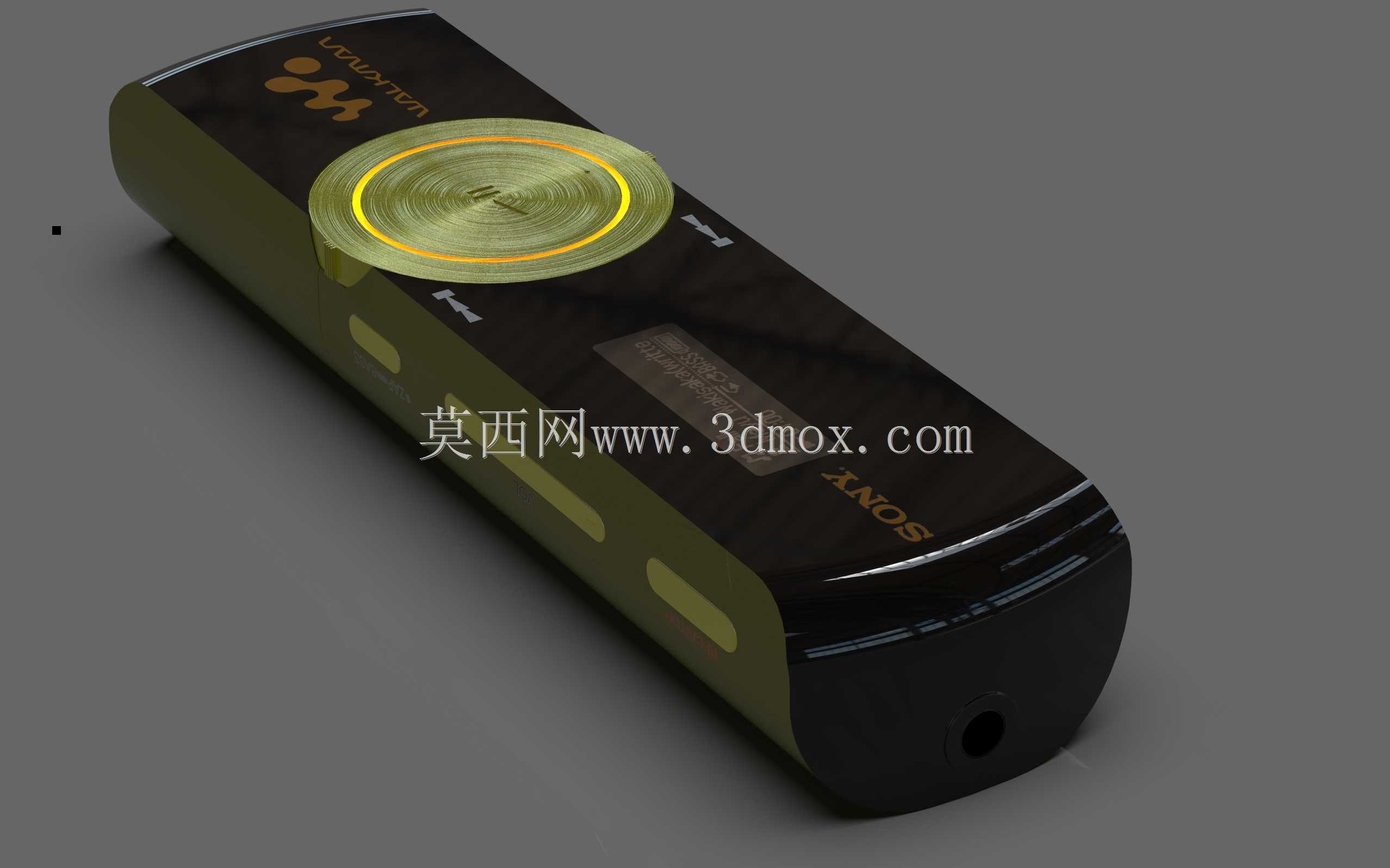

　　这款长条式便携音频播放器的三维结构建模，完全还原了早年消费级随身音频设备的典型设计逻辑，建模过程中优先考量了手持握持的人机交互边界，整机采用修长直条造型，横截面做了圆弧过渡处理，握持时边缘不会硌手，整机长度控制在普通成年人手掌半握尺寸范围内，可直接夹在衣领、口袋边缘随身携带，适配日常通勤、运动场景下的音频播放需求。从功能布局来看，正面的大尺寸圆形操控按键做了同心圆纹理的防滑处理，按键凸起高度控制在1.2mm，按压行程0.8mm，既保证盲操时的触感反馈，又不会因为凸起过高在口袋内发生误触；机身侧面的功能拨杆、接口位置都做了对位结构预留，USB直插端的滑盖结构做了滑动限位的卡扣设计，滑动行程15mm，

　　推出后可直接接驳电脑USB接口传输音频文件、充电，无需额外配备数据线，这也是该类便携播放器当年的核心设计亮点。建模时对机身分件做了精准还原，上盖为高光注塑材质的面板，印刷品牌标识与功能按键标识，下壳为磨砂质感的耐刮材质，两部分壳体采用卡扣加超声波焊接的装配方式，内部预留了锂电池、解码电路板、存储芯片的安装腔体，腔体内部的定位柱高度、加强筋排布都按照实际量产产品的结构逻辑搭建，壁厚控制在1.2mm，既满足结构强度要求，又控制整机重量在30g以内，长时间佩戴不会有坠感。屏幕区域做了下沉式的视窗安装位，视窗采用透明PC材质，与上盖表面齐平，避免积灰同时保证显示清晰度；机身尾部的挂绳孔做了贯穿式的加强结构，可承受5kg的拉力，

　　防止运动过程中设备脱落。这类便携音频设备的建模，核心难点在于曲面过渡的连续性处理，尤其是机身两端的圆弧收边、按键与壳体的间隙控制，建模时将外观面的间隙统一控制在0.15mm，既满足装配公差要求，又不会出现缝隙过大影响外观质感的问题，内部结构的避让设计充分考虑了元器件的实际尺寸，电池仓的尺寸适配当时常用的042035型号聚合物锂电池，电路板安装位预留了焊盘、接插件的空间，完全可以作为同类便携消费电子产品结构设计的参考案例，帮助结构设计师理解小尺寸手持数码产品的空间排布、人机交互设计、装配逻辑的实际处理方式。
