汽车排气歧管三维结构设计方案

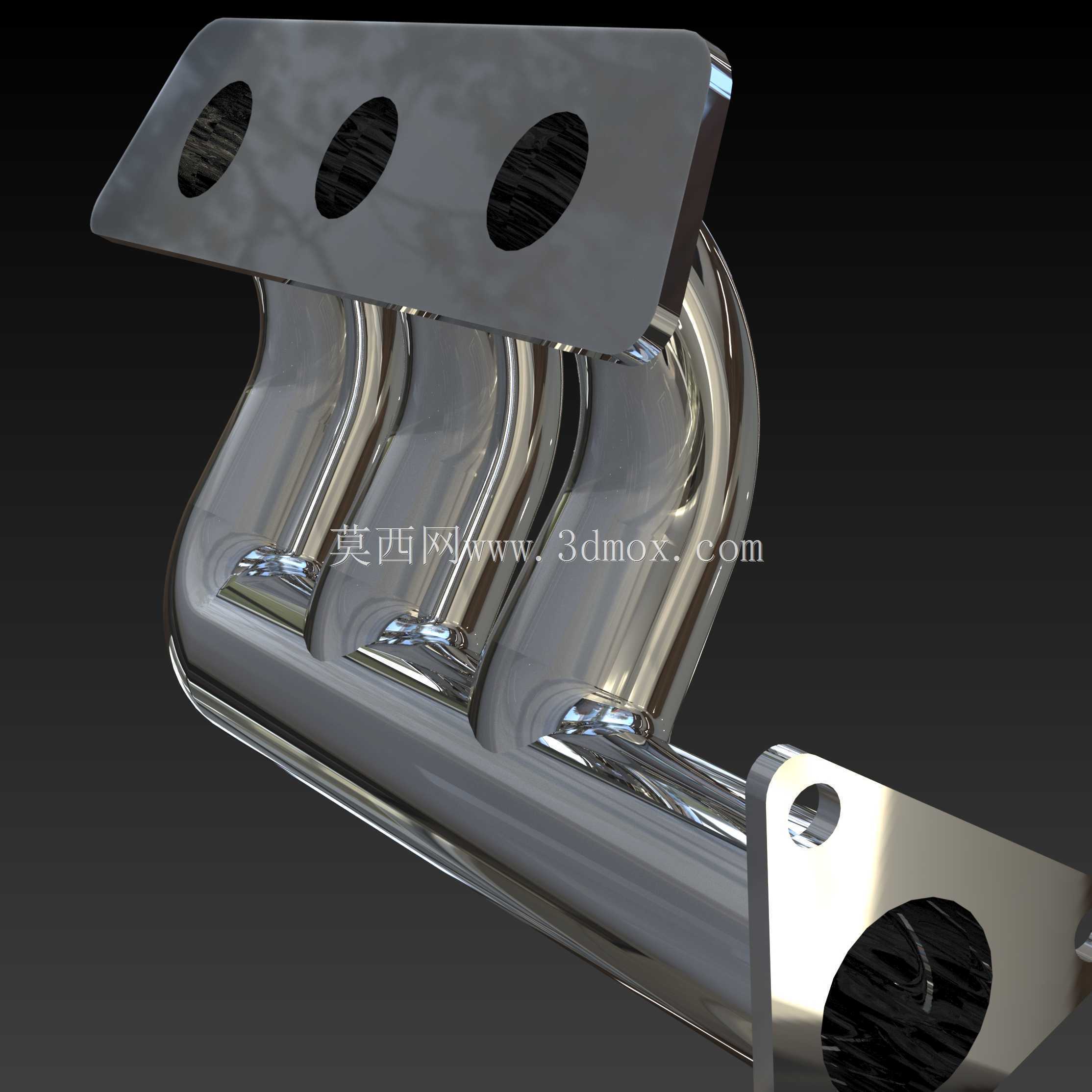

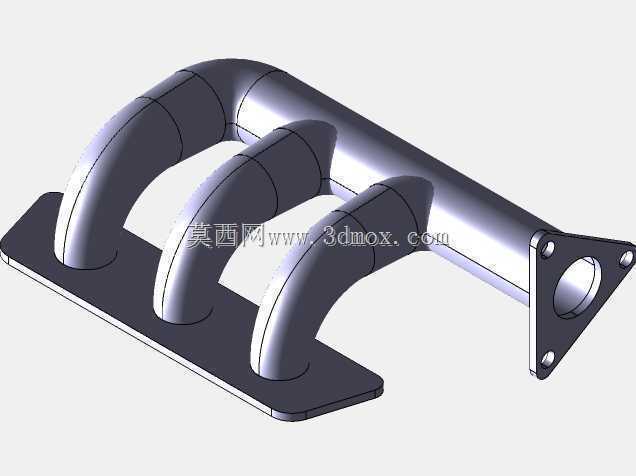

　　这款排气歧管的设计，首先要匹配直列三缸发动机的排气时序，三个进气支管的弯曲弧度经过反复调整，避免各缸排气脉冲出现相互干涉的问题，保证排气顺畅度的同时，尽可能降低排气背压，减少发动机的泵气损失。从安装边界来看，上端的法兰面设置三个圆形通孔，对应发动机缸盖的排气道出口位置，法兰平面的平面度公差控制在0.1mm以内，保证安装后密封垫不会出现压合不均导致的漏气问题，法兰厚度根据螺栓预紧力的分布计算确定，避免长期高温工况下出现翘曲变形。下端的连接法兰设置两个安装孔，用于对接下游的三元催化器或者排气前段管路，法兰的定位基准与缸盖侧安装基准保持统一，减少装配时的累计公差。支管部分采用等长化设计思路，虽然受发动机舱布局限制无法做到完全等长，

　　但通过调整各段管路的弯曲半径，让三个缸的排气路径长度差控制在合理范围内，保证各缸排气阻力尽可能一致，优化发动机各缸的工作均匀性。管壁厚度根据排气温度场分布设定，靠近缸盖侧的高温区域适当增加壁厚，提升抗热变形能力，远离缸盖的区域适当减薄，控制整体构件重量。表面的镀铬处理一方面是提升外观质感，另一方面也能提升管壁的抗腐蚀能力，应对排气过程中产生的冷凝水腐蚀问题。在实际装车场景中，这类排气歧管多用于小排量三缸乘用车的动力系统，除了基础的排气导送功能外，管路的弯曲走向还要避让发动机舱内的其他附件，比如启动马达、机油尺套管、冷却管路等，避免运行过程中出现干涉磨损。设计过程中还需要考虑热胀冷缩的位移量，安装点的位置设置要预留足够的热变形余量，防止长期热循环后出现焊缝开裂或者法兰螺栓断裂的问题。支管的过渡位置全部采用大圆弧过渡，避免直角弯折导致的排气阻力陡增，同时减少气流高速通过时产生的紊流噪音，提升整车的NVH表现。
