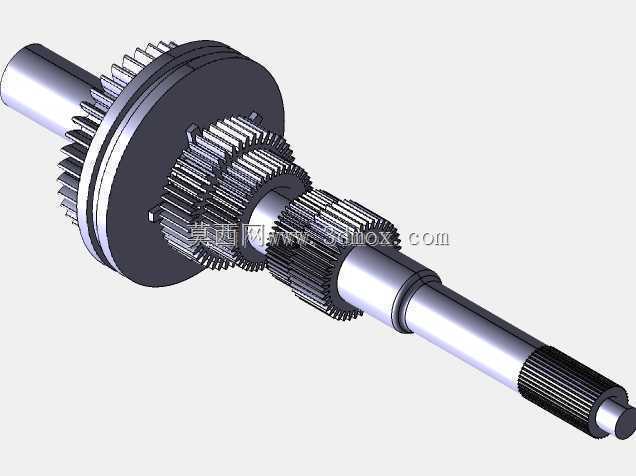

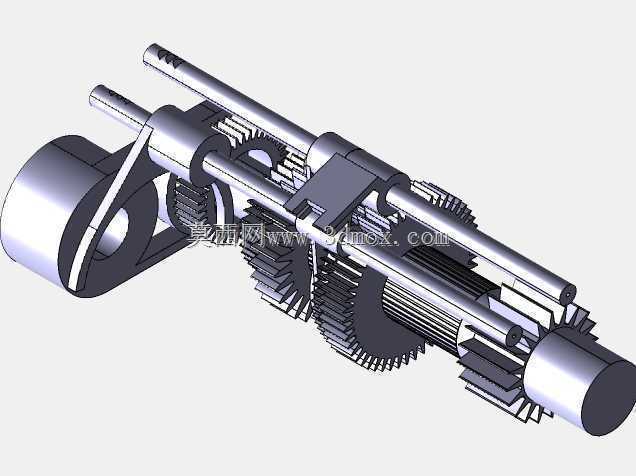

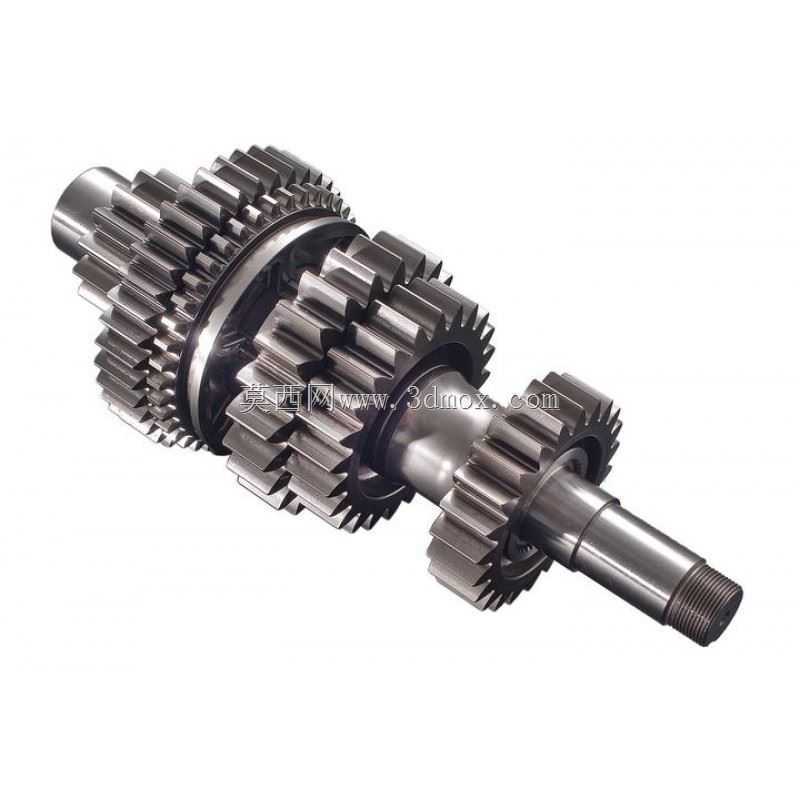

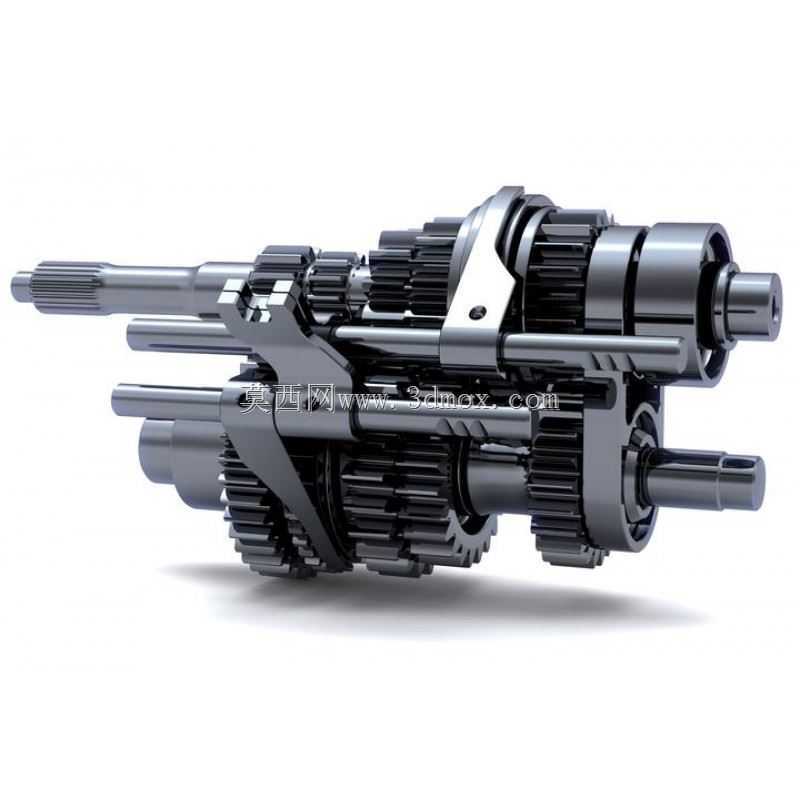

本田B系列拖爪啮合全套齿轮套件结构

　　这套齿轮套件主要适配乘用车手动变速箱的动力传递场景，在整车传动链路中承担扭矩分配、转速切换的核心作用，日常行驶过程中，不同挡位的齿轮副通过拖爪结构完成啮合锁止，将发动机输出的动力按照行驶需求调整扭矩与转速后传递至差速器，最终驱动车轮行进。从实际装车工况来看，这类拖爪啮合齿轮需要频繁承受换挡过程中的冲击载荷，同时在高速运转状态下要保持啮合精度，避免出现跳挡、打齿等故障，因此设计阶段首先要匹配对应车型变速箱的安装腔体边界，所有齿轮的齿顶圆、轴孔直径、轴向定位台阶尺寸都要和原厂腔体的安装位完全契合，保证装配后各齿轮副的中心距误差控制在允许公差范围内，避免运转过程中出现偏磨、异响问题。设计过程中优先考虑啮合平顺性，

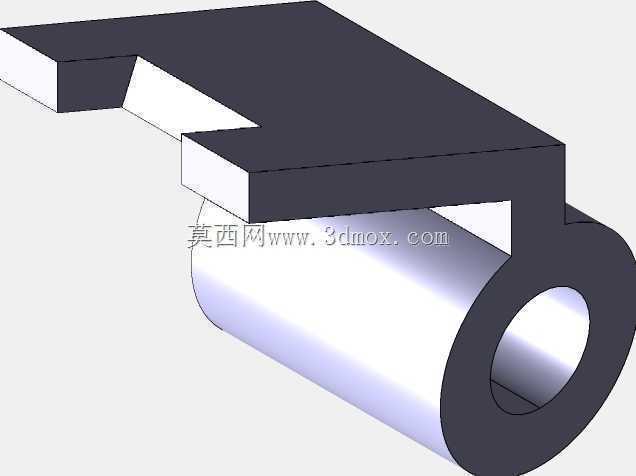

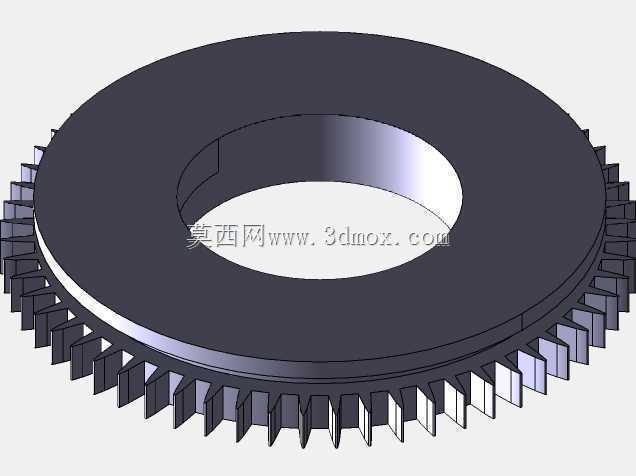

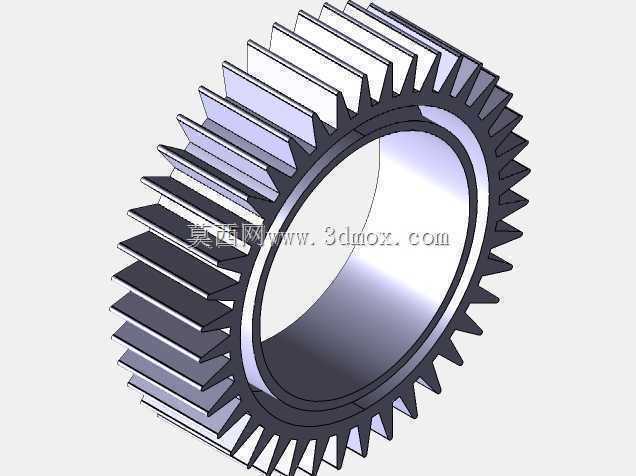

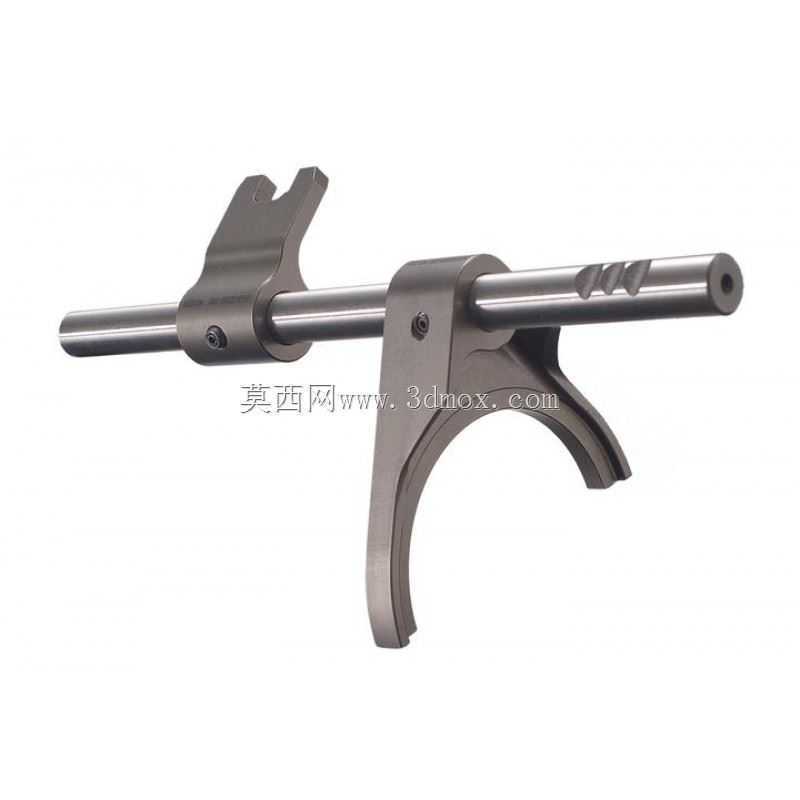

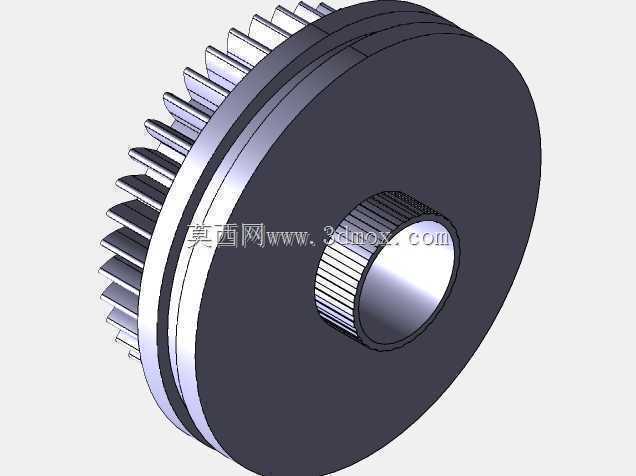

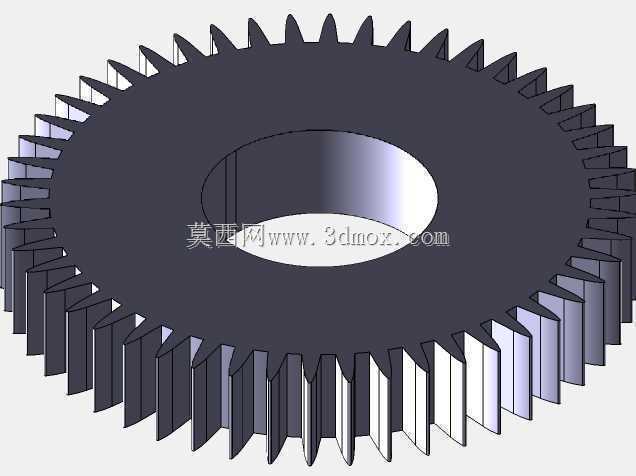

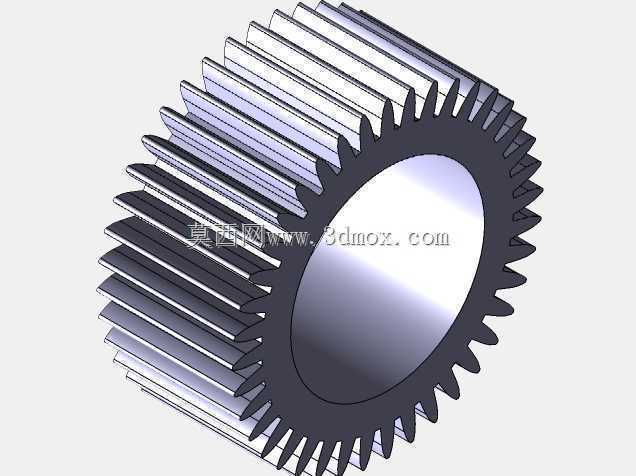

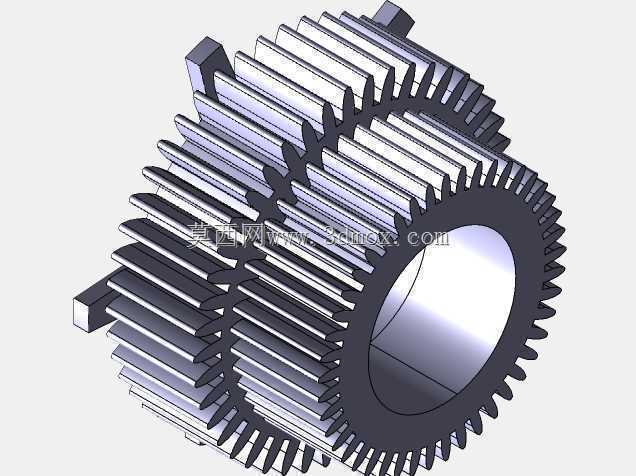

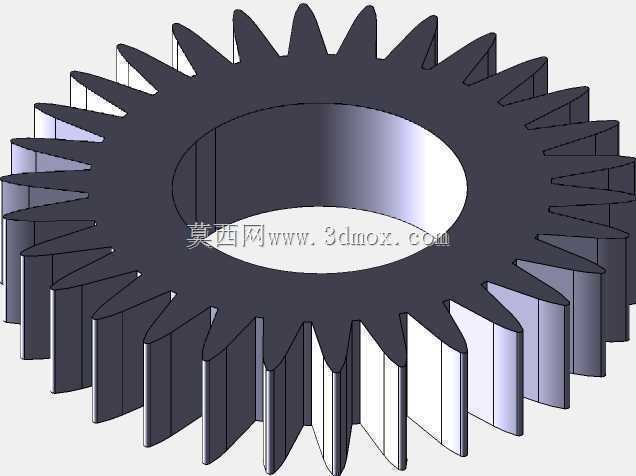

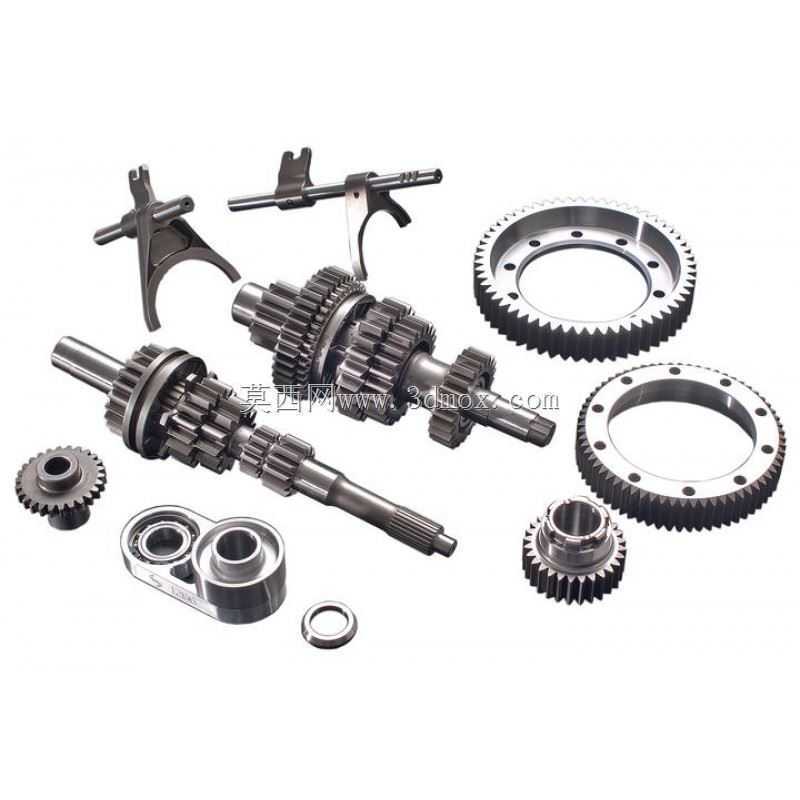

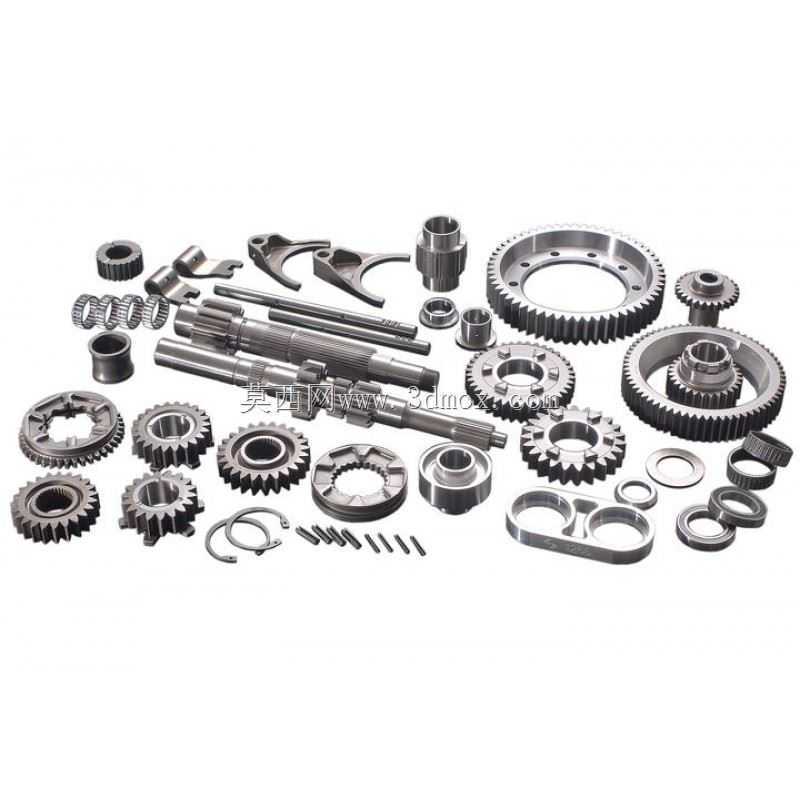

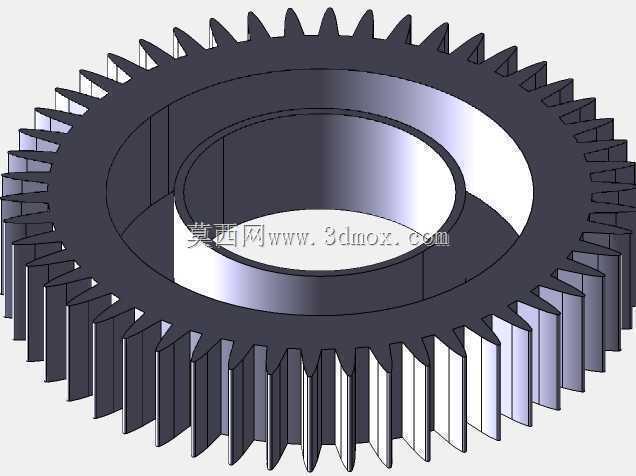

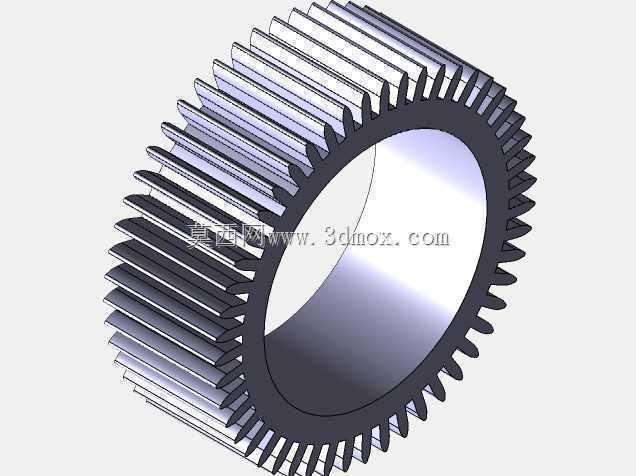

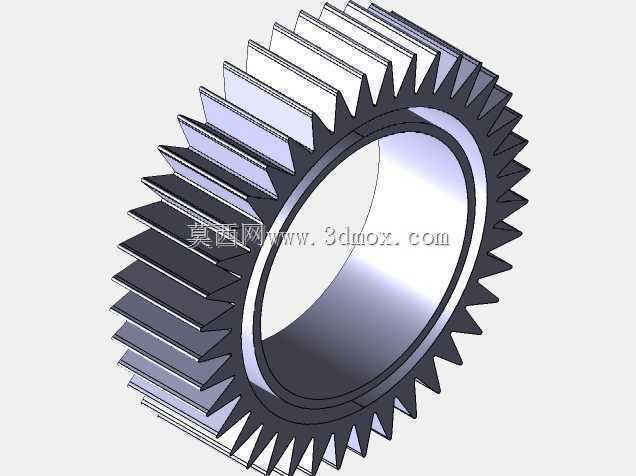

　　拖爪的切入端做了对应的导向倒角处理，换挡时同步器推动齿套移动，拖爪可以顺着倒角顺滑卡入对应齿轮的结合齿圈，减少换挡阻力，同时齿面的啮合参数经过匹配计算，保证不同转速差下的啮合冲击被控制在合理区间，延长齿轮使用寿命。整套套件包含了变速箱对应挡位的全部传动齿轮、结合齿圈以及拖爪锁止结构，各部件的轴向尺寸经过堆叠校核，装配后各齿轮的轴向间隙符合变速箱的设计要求，不会出现运转过程中齿轮窜动、干涉的问题。从结构特性来看，齿轮的辐板厚度、齿根圆角都经过强度校核，能够承受发动机最大输出扭矩下的载荷冲击，拖爪的锁止面做了对应的强度强化，啮合后可以稳定传递扭矩，不会出现受力脱开的问题。在建模过程中，各齿轮的齿形参数按照实际啮合关系做了对应配合，

　　结合齿圈的齿距、拖爪的卡槽尺寸完全匹配，能够直观展示换挡过程中拖爪与结合齿圈的啮合动作，以及动力在不同齿轮副之间的传递路径，对于变速箱结构学习、改装件设计参考都有实际的参考价值，也可以作为传动结构教学的直观演示模型，帮助理解手动变速箱的换挡啮合原理。
