概念型风力涡轮发电装置结构设计

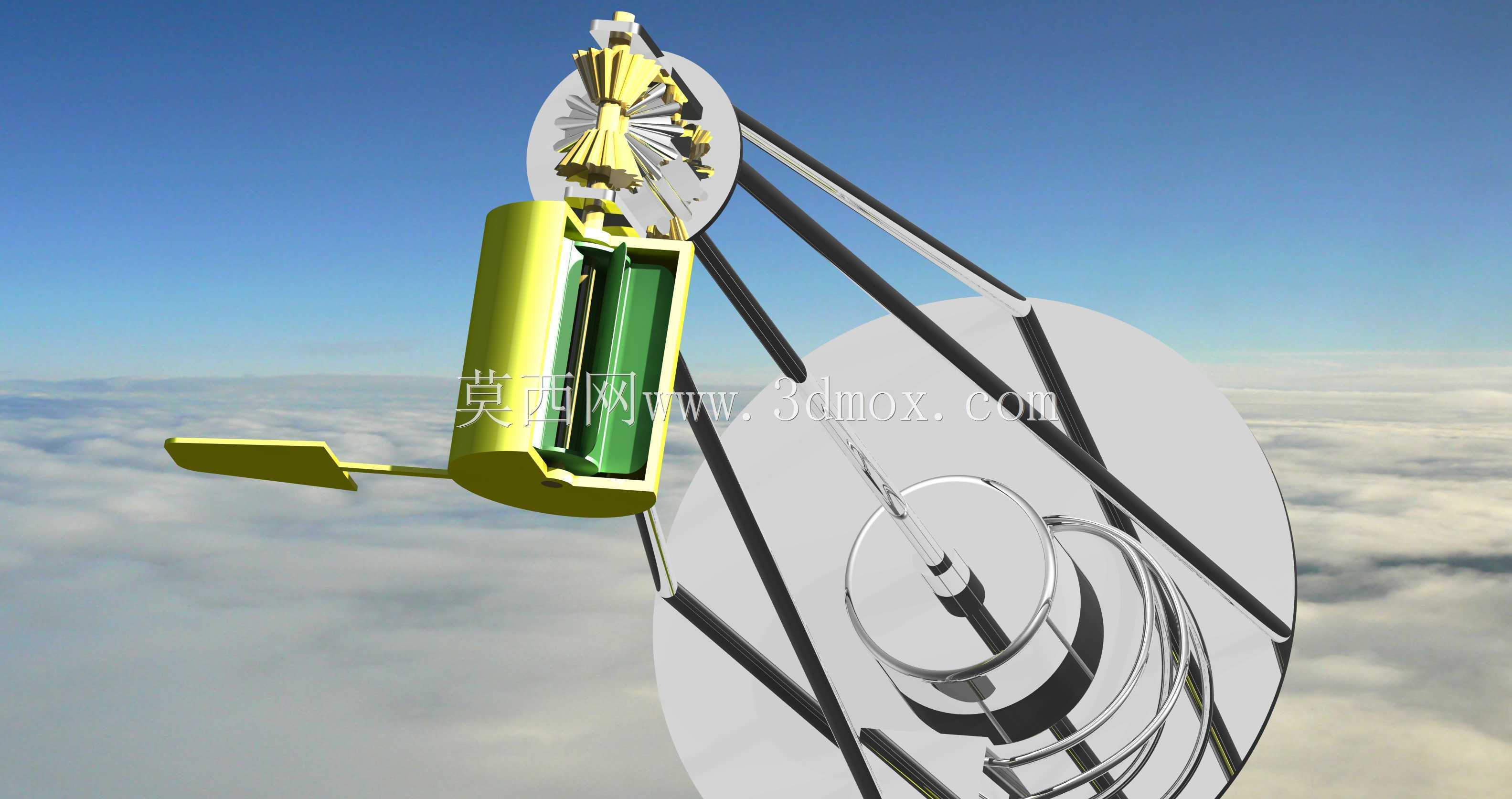

　　这款概念型风力涡轮装置的设计，首先锚定了分布式离网供电的应用场景，区别于传统大型水平轴风电机组的集中式并网布局，该结构更适配偏远山区户用供电、海岛小型基站供电、野外监测站点持续供能这类对安装空间、运维难度有较高限制的场景，不需要配套大规模塔架基建，可依托小型支架完成固定安装。从功能特性来看，装置采用了集风罩配合内置导流叶轮的结构逻辑，外部的环形集风结构可以将流经装置周边的紊流风进行导向收拢，提升进入核心做功区的风速稳定性，避免自然风切变、风向频繁变动带来的叶轮转速波动，降低后端整流稳压模块的调控压力。核心做功单元采用了轴流与离心结合的复合叶轮设计，不同于传统三叶片水平轴风机的大直径低转速特性，该结构的叶轮直径控制在较小范围，

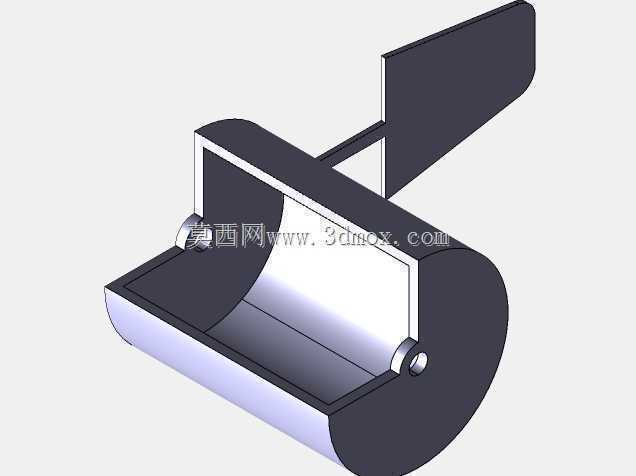

　　通过集风结构的风速增益实现同等风况下的更高转速输出，适配小型永磁发电机的转速匹配区间，省去了额外的增速齿轮组结构，减少了传动环节的机械损耗与后期运维点。设计过程中优先考虑了安装边界的适配性，整体装置的径向尺寸控制在1.2米范围内，轴向伸出长度不超过0.8米，安装基座的固定孔位采用通用的环形均布设计，可直接适配现有小型监控杆、通信杆塔的顶部安装法兰，不需要对原有杆塔做结构改造。尾翼部分采用了轻量化的定向结构，可在风向变动时自动调整装置迎风角度，不需要额外的偏航驱动机构，降低整体结构重量与制造成本。核心发电舱采用了密封式舱体设计，外部的导流罩与舱体之间设置了迷宫式密封结构，可阻挡野外环境下的沙尘、雨水进入舱体内部，适配高海拔、

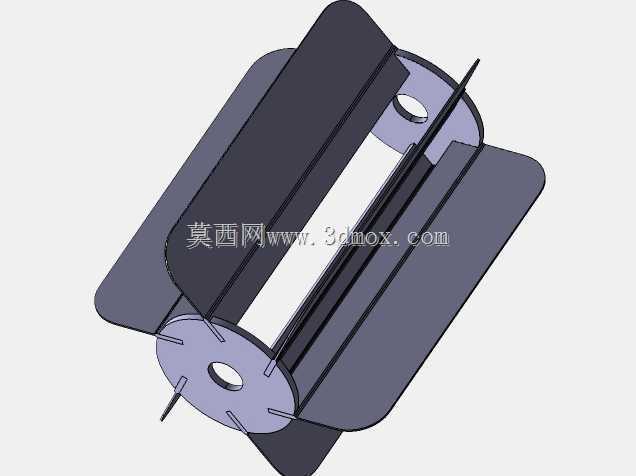

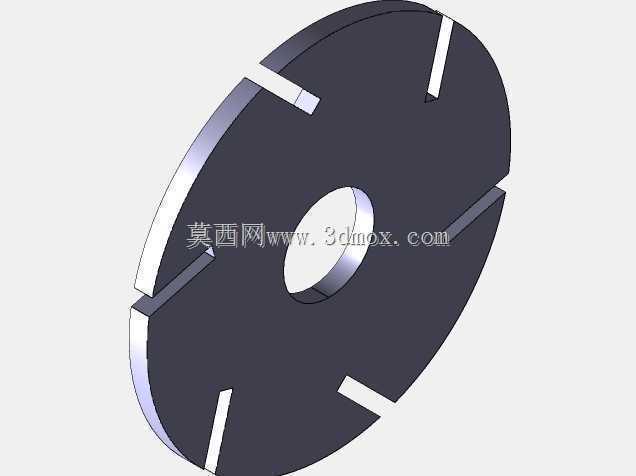

　　沿海高盐雾区域的使用环境。叶轮部分的支撑结构采用了辐条式张紧设计，替代传统的实心轮盘结构，在保证结构强度的前提下降低了整体自重，同时减少了叶轮转动过程中的风阻损耗。装置的外露结构件均做了圆弧过渡处理，避免尖锐边角带来的安装运维安全隐患，同时可以降低高风速下的结构风噪，适合靠近人居场景的安装使用。在结构校核阶段，设计团队针对12级强风工况做了结构受力仿真，辐条式支撑结构可将强风下的正面冲击力均匀分散到环形集风罩的各个受力点，避免局部应力集中导致的结构变形，同时装置设置了被动式偏航卸力结构，当风速超过设计阈值时，尾翼会带动装置偏转一定角度，减少迎风面积，避免叶轮超速带来的结构损坏。
