碳粉盒配套蜂窝结构阻火芯设计

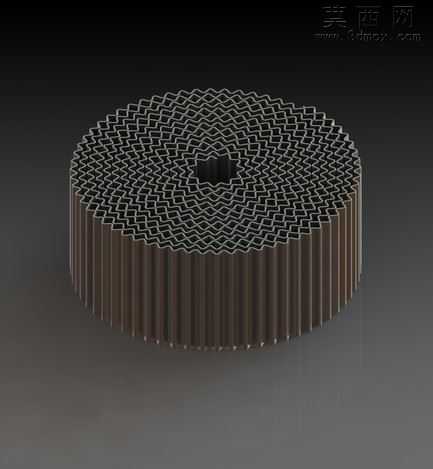

本作品为适配碳粉盒使用场景的阻火器核心阻火芯三维设计，整体采用正圆柱式构型，建模阶段通过参数化阵列逻辑构建核心蜂窝流道结构，先绘制正六边形单胞截面草图，设定单胞边长与壁厚参数后，通过圆周阵列与径向阵列组合的方式铺满整个圆形截面，仅在中心预留小尺寸安装定位孔，保证整体结构的规整性与通气面积的最大化。建模过程中对阻火芯外侧壁做了等距加厚处理，侧壁外表面设计有细密的竖向防滑棱结构，既可以提升芯体与外壳装配时的抱紧力，也能强化芯体自身的径向结构强度，避免受压变形。材质设定上整体采用金属合金材质，渲染时赋予哑光深灰金属质感，调整反射参数模拟金属表面的细微磨砂肌理，在暗调背景下通过侧方打光凸显蜂窝孔格的通透层次感与侧壁棱线的立体感，让结构细节清晰呈现。设计思路上充分结合碳粉盒的工况需求，蜂窝式的密集小流道可以在保证气体正常流通的前提下，通过猝熄效应阻断火焰传播，避免外部明火窜入碳粉盒内部引发风险，同时规整的六边形孔格结构相比其他阻火结构拥有更高的结构强度与更均匀的流场分布，长期使用不易出现孔道堵塞或者结构坍塌的问题。建模时对所有孔格的边缘做了微小的圆角过渡处理，避免锐边应力集中，同时也能优化气体通过时的流态，降低通气阻力。整体模型结构严谨，参数可编辑，可根据不同规格碳粉盒的尺寸需求调整整体直径、高度以及单胞尺寸，适配不同的通气量与阻火等级要求，渲染效果真实还原了金属阻火芯的实际外观质感，结构细节完整，可直接用于后续的工程验证、装配模拟以及生产加工参考。
