静音型高压压缩机外壳结构设计

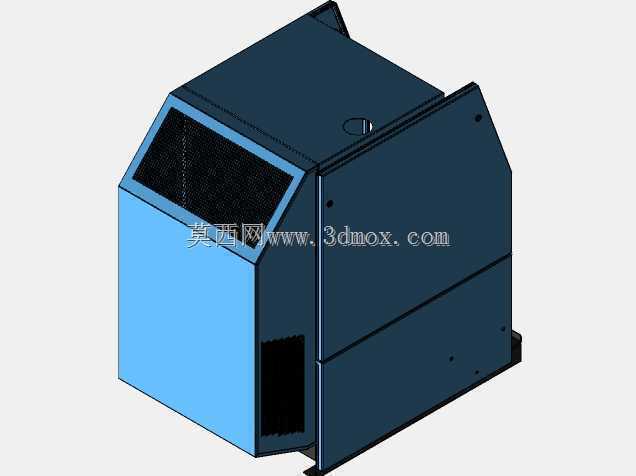

　　这款高压压缩机外壳的结构设计，核心围绕工业场景下高压气源站、车间定点供气、小型工业生产线配套的实际使用需求展开，区别于常规开架式压缩机的裸露布局，整体采用封闭式包覆结构，从源头阻隔压缩机主机运行时的机械振动噪声与气流脉动噪声向外传递。从结构布局来看，外壳采用分体拼接式钣金架构，主体分为主机包覆腔与侧置检修舱两个独立模块，拼接边预留密封胶条安装槽位，配合螺栓紧固结构实现接缝处的密封降噪，同时兼顾后期运维时的拆装便利性，无需整体拆解外壳即可完成内部滤芯更换、管路紧固等常规维护操作。正面斜切区域预留通风格栅安装位，格栅内侧可适配消音棉填充结构，在满足压缩机运行时散热进风需求的同时，避免进风路径形成噪声直传通道；侧面下部同样设置排风通口，

　　可对接内部导流风道，将主机运行产生的热量顺着预设路径导出壳体外，避免封闭结构导致的内部积热问题，保障压缩机长时间高负载运行时的温度处于合理区间。外壳底部预留与机组底座匹配的安装定位孔位，可直接适配对应功率段高压压缩机主机的安装边界，安装时无需额外加工转接支架，壳体侧边预留的穿线孔与管路过孔均设计有密封护圈结构，既可以避免管路、线缆与钣金切口摩擦造成破损，也能填补孔隙减少噪声泄漏。顶部预留的吊装点位与侧面的安装固定位，可适配落地式安装、壁挂式安装两种不同的现场部署需求，针对空间局促的车间角落、设备配套内嵌场景也能完成适配。壳体表面采用分色喷涂处理，不同功能区域的色彩区分可帮助现场运维人员快速识别进风区、检修区、操作区的位置，

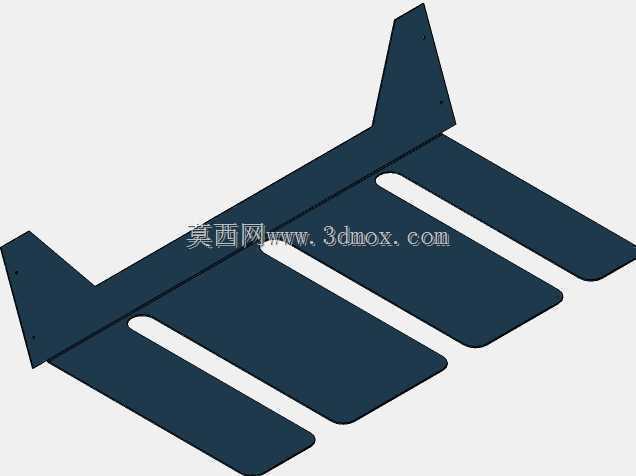

　　减少误操作概率。整体结构在设计时充分平衡了降噪性能、散热需求、运维便利性三者的关系，外壳钣金的折弯加强筋结构分布在受力集中的拼接位与安装位，在控制整体壳体重量的前提下保证结构刚性，避免主机运行振动引发外壳共振产生额外噪声，所有外露边均做折边钝化处理，避免安装运维过程中出现划伤风险。
