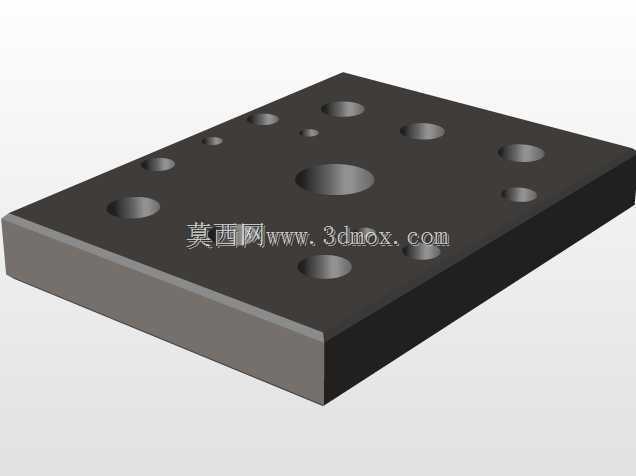

多孔定位安装模具基座结构设计

　　在工装夹具与模具装配体系中，这类带多孔阵列的板状基座是整套机构的基准承载核心，日常多应用于小型冲压工位、精密组装治具、检测工装的底层固定环节，直接决定上部模芯、夹紧元件、导向组件的装配同轴度与重复定位精度。从实际使用场景来看，这类基座常安装在压力机工作台面、自动化装配线的工位底板上，上部承载凸模、凹模、导柱导套等核心工作部件，侧面可连接定位销、夹紧块、行程触发元件，所有上部载荷都通过基座均匀传递到下部设备台面，避免局部应力集中导致的工装变形。设计这类板件时，首先要确定安装边界：基座的整体厚度需要根据上部载荷大小核算，常规轻载工装厚度取15-25mm即可满足刚性要求，重载冲压场景下则需要加厚到30mm以上，

　　同时在板件背面增加减重槽来平衡刚性与自重，避免过重导致的安装搬运困难。板面的孔位排布完全遵循功能优先级设计：中心位置的大直径孔为工作避让孔，用于穿过冲压头、定位销或者物料流道，周围环绕的中等直径孔是导柱安装孔，孔位公差严格控制在H7级，保证导柱压装后垂直度误差不超过0.02mm，避免合模时出现卡滞；最外圈的小孔分为两类，一类是沉头安装孔，用于穿装内六角螺栓将基座固定在设备台面上，沉头深度要完全覆盖螺栓头厚度，保证安装后板面无凸起，另一类是小型螺纹孔，用于固定上部的模仁镶件、行程开关支架、废料导流板等附属元件。孔位排布时要注意相邻孔的壁厚不小于孔径的1.5倍，避免压装导柱或者拧紧螺栓时出现孔壁开裂，同时所有孔的边缘都要做0.

　　5-1mm的倒角，去除加工毛刺，避免装配时割伤操作人员或者刮损配合零件表面。这类基座的上下平面需要做精磨处理，平面度误差控制在0.01mm以内，保证安装后与设备台面、上部模架的贴合度，避免合模时出现间隙导致的成品飞边、定位偏移问题。实际建模过程中，这类板件不需要做过多复杂曲面，重点是保证所有孔位的位置度、同轴度公差符合装配要求，沉头孔、螺纹孔的参数要匹配标准紧固件尺寸，避免出现无法装配的问题，同时要预留足够的安装操作空间，保证螺栓拧紧时扳手有足够的活动余量，不会和相邻的导柱、夹紧元件产生干涉。在多工位连续模场景下，这类基座还会在侧边开设定位键槽，通过定位键和设备台面上的T型槽配合，实现快速换装定位，减少工装更换时的校准时间，提升产线换型效率。
