车间物料顶升用螺旋式起重支撑装置

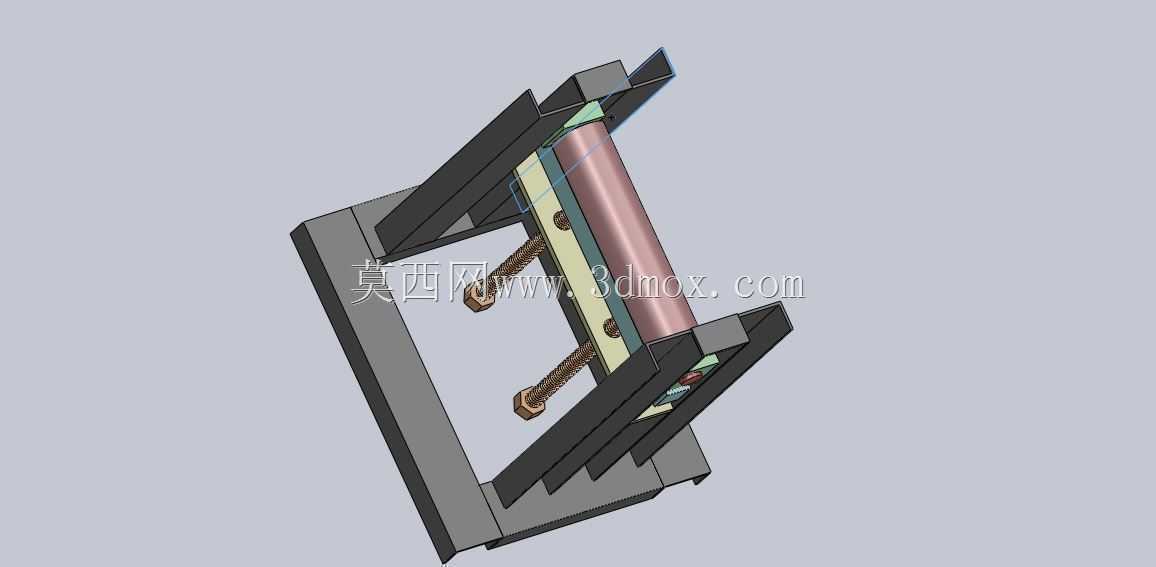

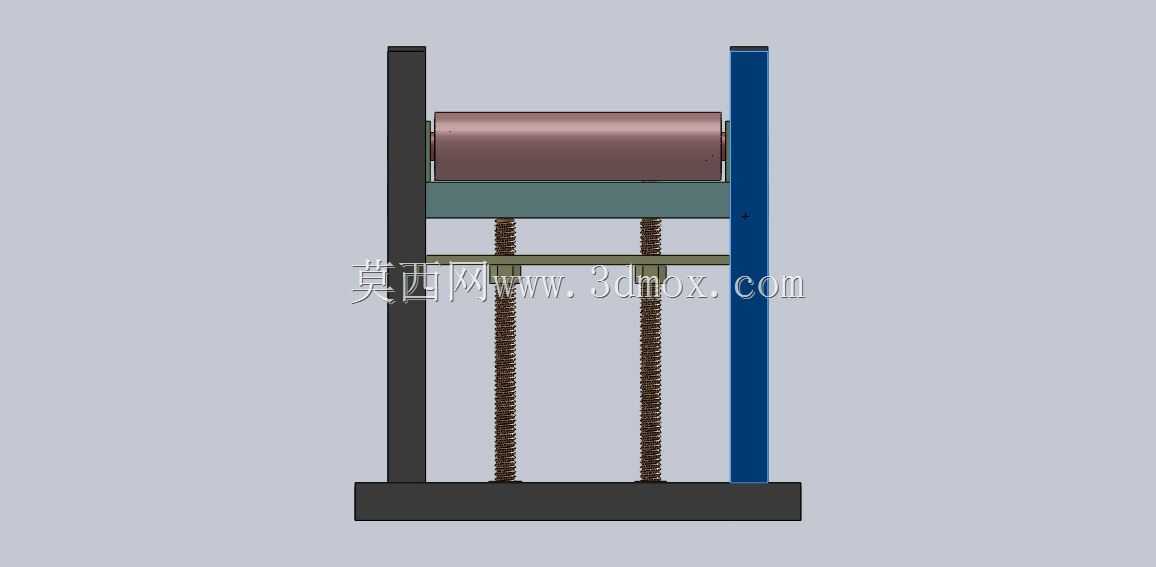

　　这款螺旋式物料起重支撑装置，主要面向机加工车间、装配工位的重型物料近距离顶升、姿态微调作业场景，区别于大吨位液压千斤顶的长行程举升需求，该装置更侧重小行程范围内的精准高度调整与稳定承重支撑，适配模具合模微调、重型工件装配对位、工装夹具高度校准这类对顶升精度有要求的工位。从结构设计逻辑来看，装置采用C型开口焊接框架作为主体承载结构，框架两侧设置带导向槽的立式支撑臂，中间承载辊筒的安装板可沿导向槽做垂直方向的直线位移，避免顶升过程中出现偏载卡滞；顶升动力传递依靠两根对称布置的梯形丝杠，丝杠顶端与承载板底部铰接，底端配置六角受力端头，可配合棘轮扳手或者套筒工具施加扭矩，通过丝杠转动带动承载板平稳升降，

　　梯形丝杠的自锁特性可保证顶升到位后无需额外锁止结构即可稳定承载，不会出现负载下滑的安全隐患。承载部位采用带铜套衬层的钢制辊筒作为物料接触面，一方面可以减少顶升过程中物料与支撑面的滑动摩擦，另一方面在顶升到位后可沿辊筒轴向微调物料的水平位置，适配装配过程中的对位需求，辊筒两端通过带防尘盖的滑动轴承与安装板连接，可承受径向重载的同时避免车间金属切屑、粉尘进入配合面造成磨损。安装边界方面，该装置整体为一体式焊接结构，无需额外预埋固定基础，可直接放置在平整的车间地面或者工作台面使用，框架底部预留有螺栓安装孔，在长期固定使用的工位可通过膨胀螺栓与地面锁紧，进一步提升重载作业时的稳定性；

　　整体结构的外轮廓尺寸适配车间常见的1吨以内重型工件顶升需求，最小收缩高度可放入工件底部200mm的间隙内，最大顶升行程满足80mm范围内的高度调整需求，完全覆盖普通机加工、装配工位的微调行程要求。设计过程中针对偏载工况做了强化处理，两侧导向臂的厚度比常规同吨位支撑装置加厚20%，丝杠选用45号钢调质处理，承载辊筒表面做淬火硬化处理，可承受工件放置时的局部冲击载荷，避免长期使用出现结构变形；框架的焊接部位全部做去应力退火处理，消除焊接残余应力，防止长期承重后出现框架开焊、变形的问题。在实际使用场景中，该装置可成对配合使用，在长条形重型工件的两端同步顶升，调整工件的水平度，也可单独使用对工件的局部位置进行抬升，

　　方便操作人员在工件底部安装紧固件、调整垫铁，相比大型起重设备，该装置占用空间小，操作灵活，顶升精度可控制在0.5mm以内，完全满足工位级的精准调整需求，不会出现液压类千斤顶顶升过程中的微动沉降问题，适合对支撑稳定性要求高的装配、维修作业场景。
