带法兰凸耳嵌入式筒体连接件结构设计

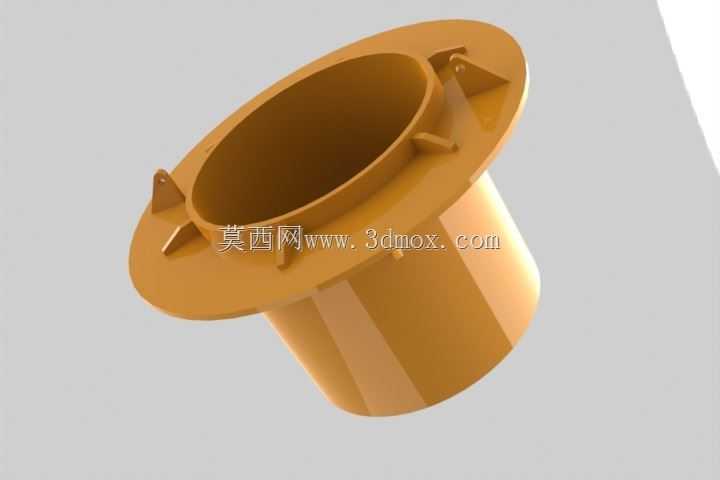

　　这类带凸耳法兰的筒形构件，常应用在流体输送管路的预埋安装、设备腔体的进出料接口、工业容器的嵌入式固定场景中，区别于普通平焊法兰，其一体延伸的筒体段可直接穿入安装基面的预留孔洞，无需额外搭配短节管件，能大幅减少现场焊接或拼接的工作量，在建筑给排水预埋、化工小型储料仓接口、环保设备通风管路固定等场景中适配性极强。从结构设计逻辑来看，法兰盘上均匀分布的三角加强筋与凸耳结构，是整个构件的受力核心：三角筋直接衔接法兰盘与筒体外壁，可抵消管路运行时产生的径向弯矩，避免法兰与筒体衔接处因长期受力出现开裂；凸耳上预留的安装孔位，可直接穿入螺栓与安装基面锁紧，无需在法兰盘整圈加工密集螺栓孔，既减少了加工工序，也适配安装空间受限、

　　无法整圈布置螺栓的作业场景。筒体段的外径与安装预留孔洞为间隙配合，安装时可直接穿入基面，法兰盘贴合基面后通过凸耳锁紧即可完成定位，筒体的长度可根据安装基面的厚度调整，保证穿入后端部与对接管路的衔接余量充足，不会出现衔接错位或密封面贴合不严的问题。建模过程中需重点控制几个关键尺寸公差：法兰盘的端面平面度需满足密封要求，避免安装后出现渗漏；凸耳安装孔的中心距需与基面上的预留螺孔位置完全匹配，防止安装时出现孔位错位；筒体内壁的粗糙度需满足流体输送的阻力要求，减少物料或流体在筒内的残留；加强筋的厚度与高度需根据实际承压等级核算，保证受力时筋位不会出现应力集中断裂。实际选型应用时，可根据输送介质的腐蚀特性、工作温度、

　　承压等级调整构件的材质与壁厚，若用于腐蚀性流体输送可选用耐腐蚀材质，若用于高压管路场景可适当增加筒体壁厚与加强筋尺寸，凸耳的数量也可根据实际安装受力需求调整为3个或4个，保证安装后的结构稳定性。这类构件的一体化结构设计，相比传统法兰加短管的拼接结构，减少了接缝处的泄漏风险，同时安装效率提升40%以上，在批量预埋安装的工程场景中优势尤为明显。
