无轮毂概念摩托车结构设计方案

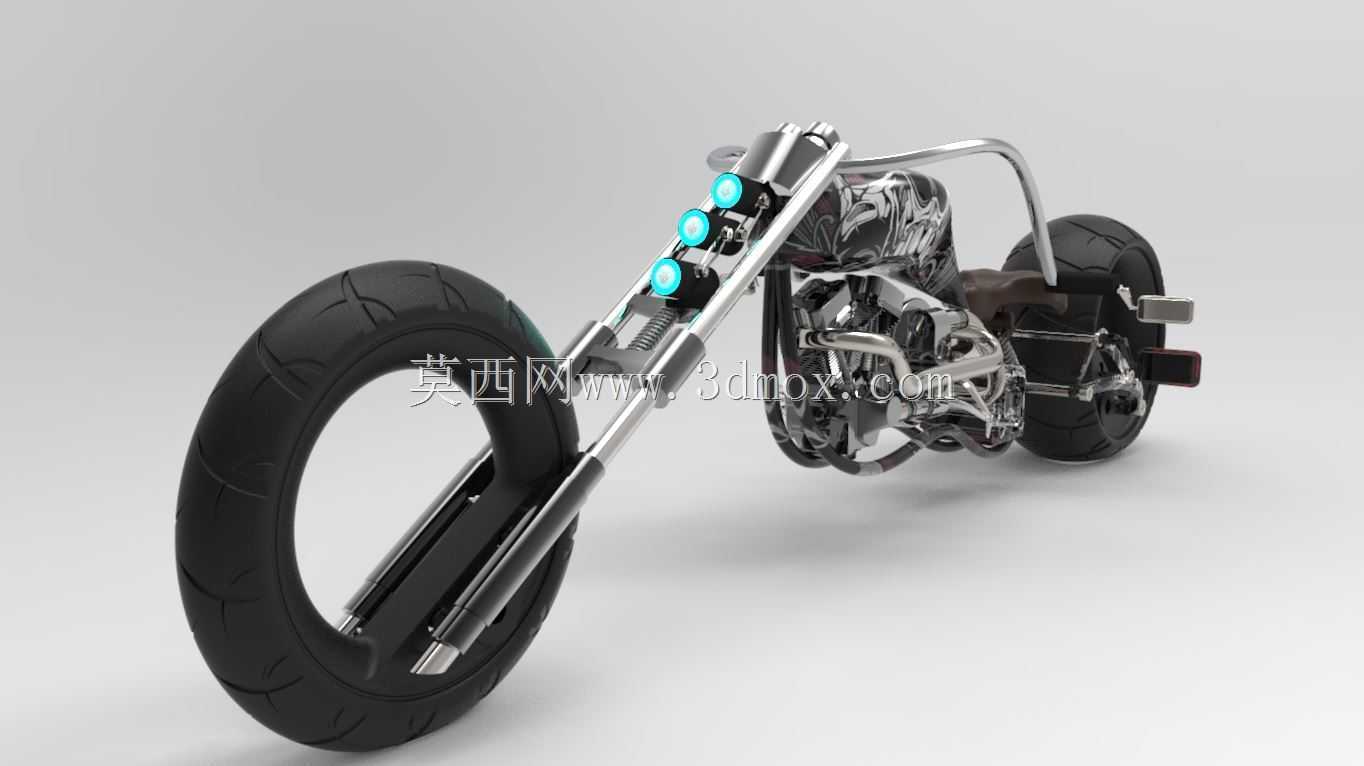

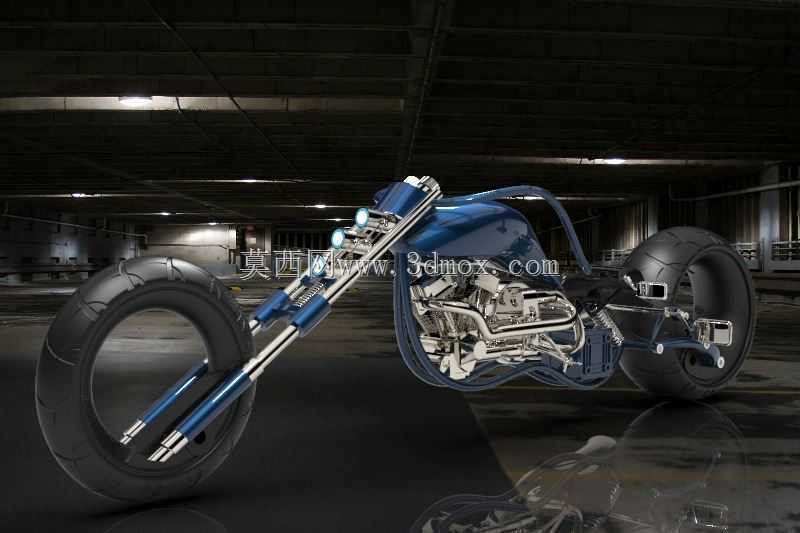

　　这款无轮毂两轮载具的结构设计，跳出了传统摩托车的轮组布局逻辑，将轮辋直接作为行走承载主体，取消了传统轮毂的辐条、中心轴连接结构，在转向机构、传动路径、悬架布置上都做了适配性重构。从实际应用场景来看，这类结构目前更多面向定制化展示、前沿出行技术验证场景，可作为未来城市个性化通勤载具的技术验证原型，也能为特种两轮作业设备的轮组设计提供结构参考，比如狭窄空间内的巡检载具、影视道具定制载具的结构开发都能借鉴其布局思路。

　　在功能特性层面，无轮毂结构的轮组转动惯量分布更靠近轮缘外侧，轮组转动时的陀螺效应稳定性更强，高速行驶时的直线保持性优于传统辐条轮组；同时轮组中心区域完全镂空，给转向机构、制动组件、悬架结构的布置留出了更多冗余空间，不需要像传统摩托那样为避让轮毂中心轴调整前叉、后摇臂的安装角度。设计过程中首先确定了轮辋的承载边界，轮辋采用环形承载结构，内部集成滚动支撑副，通过周向均匀布置的承重轴承承担整车载荷与行驶冲击，轮辋内侧加工有传动齿圈，动力输出端直接与齿圈啮合传递扭矩，省去了传统的链条、传动轴传动结构，传动路径更短，动力损耗更低。

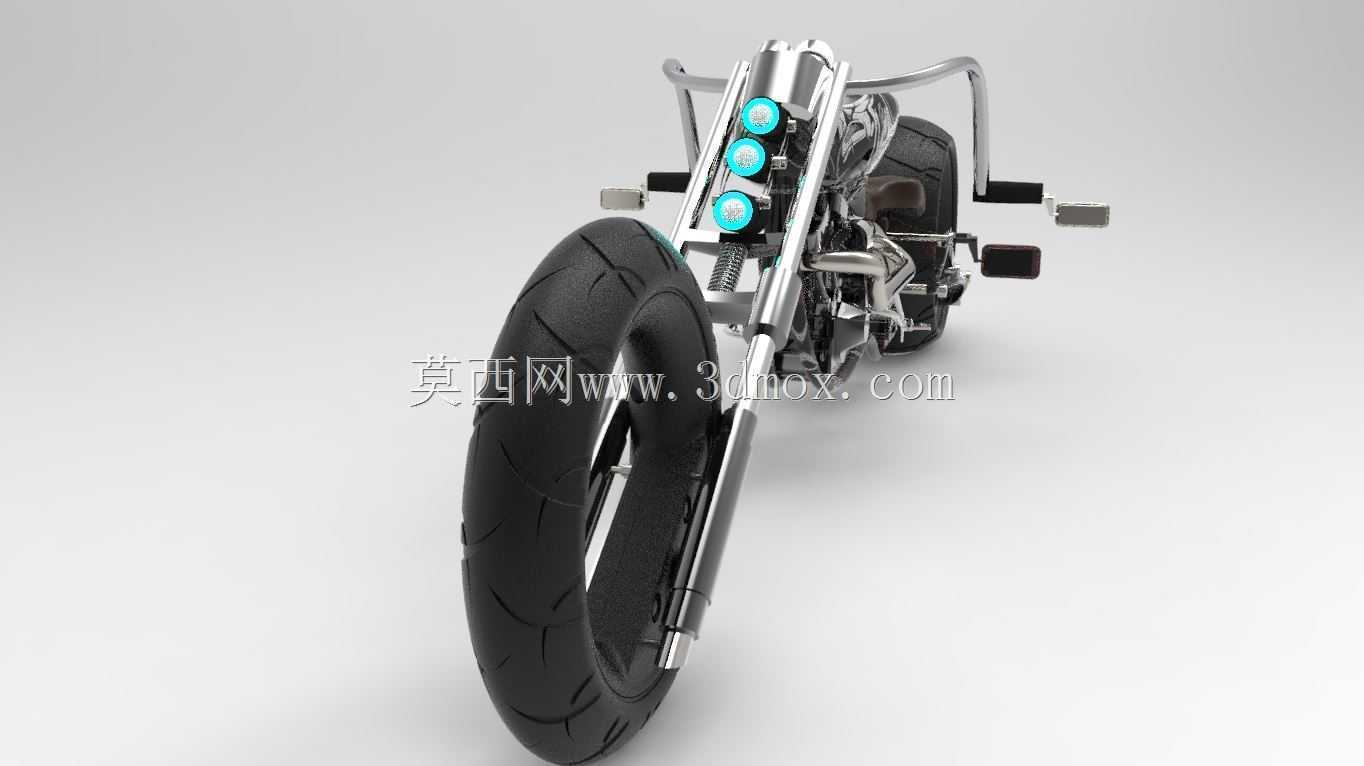

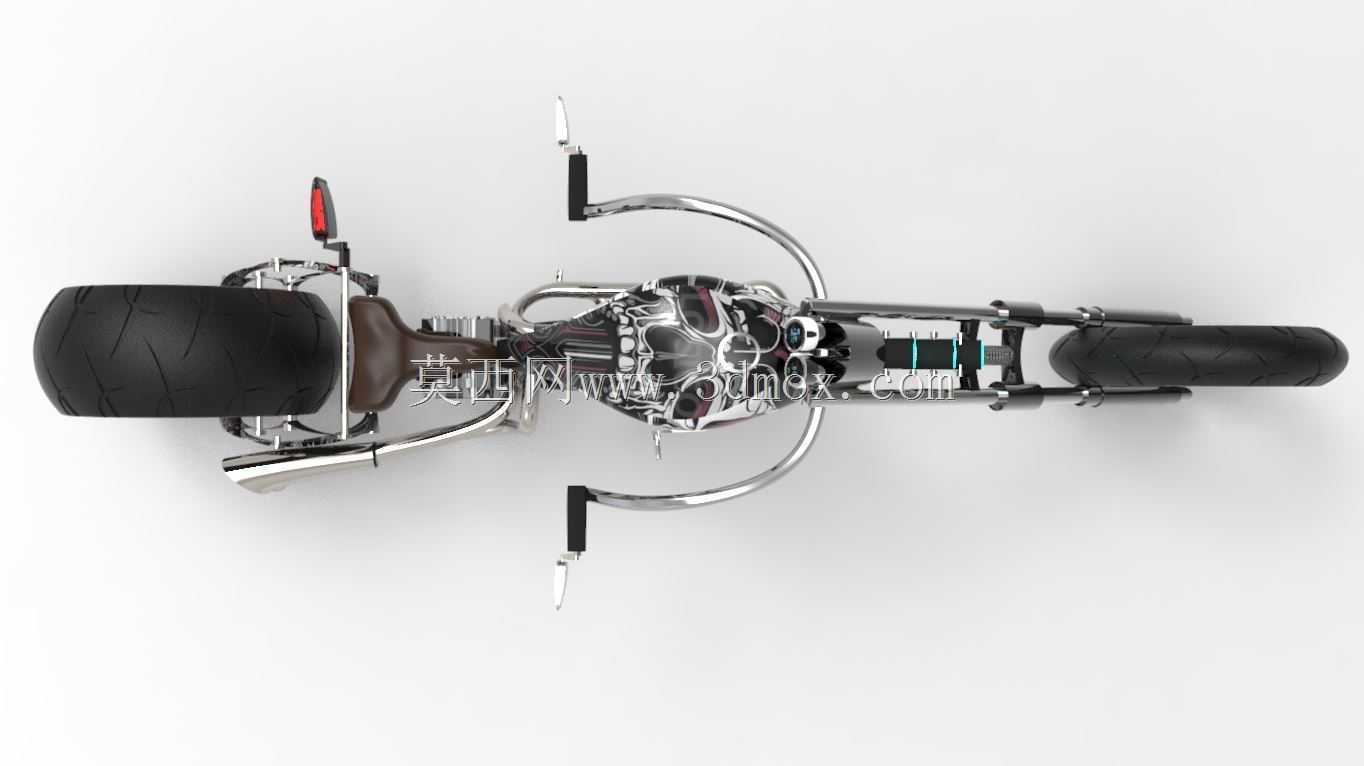

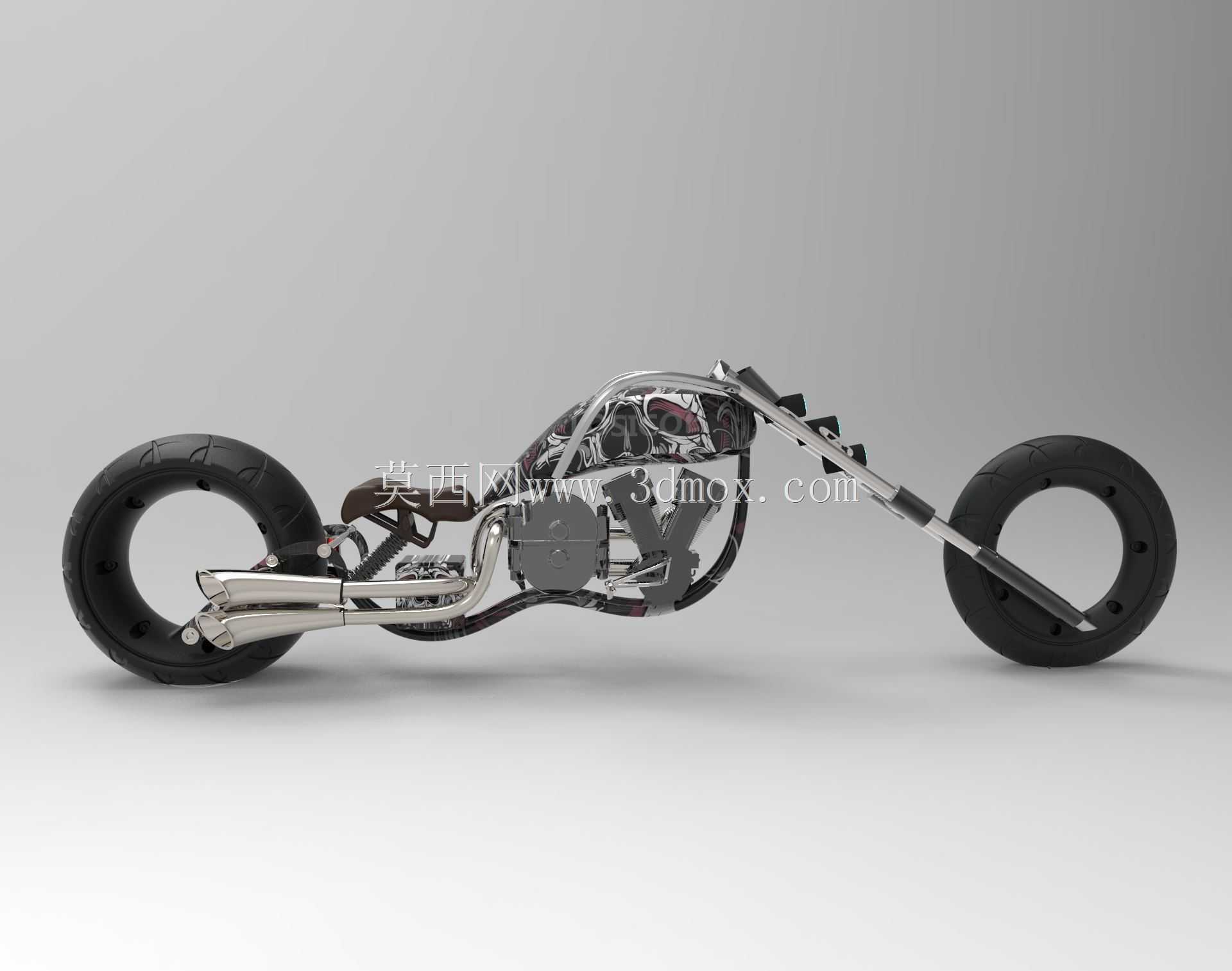

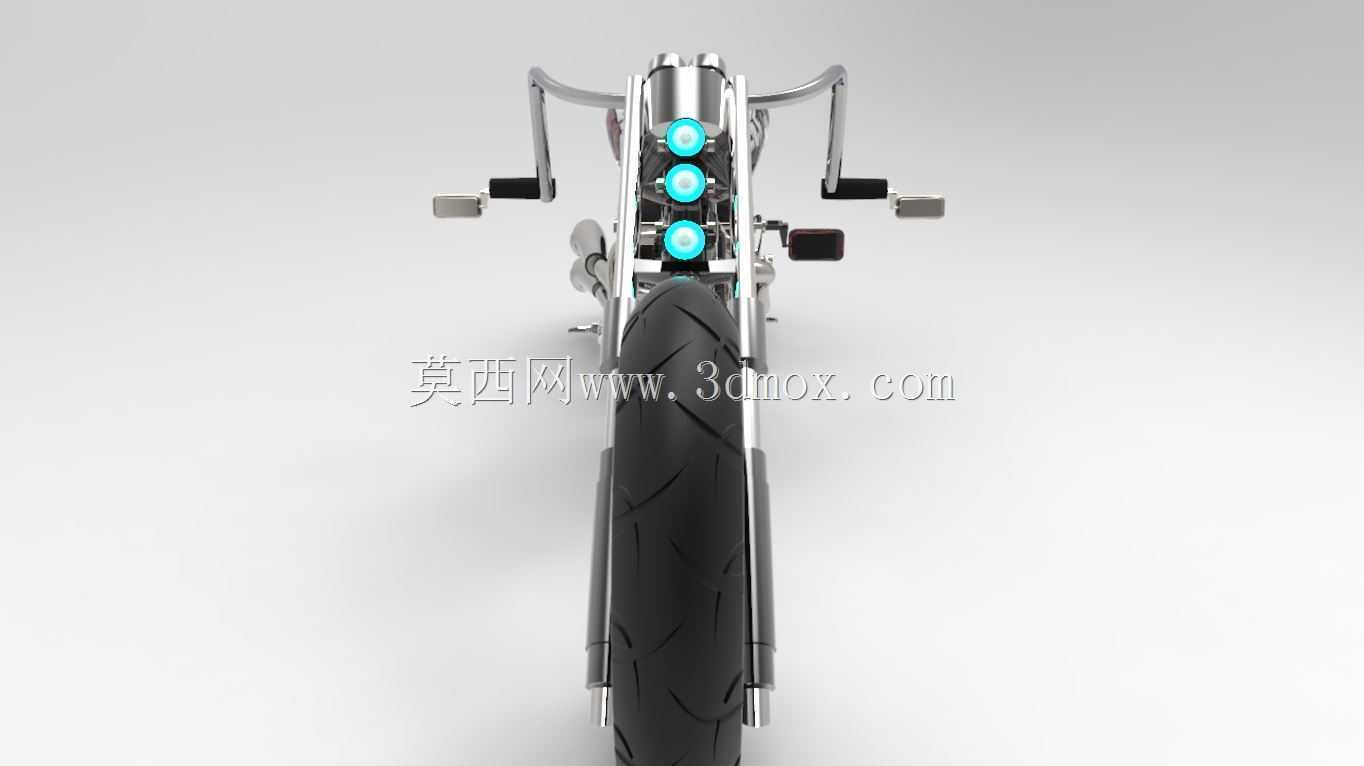

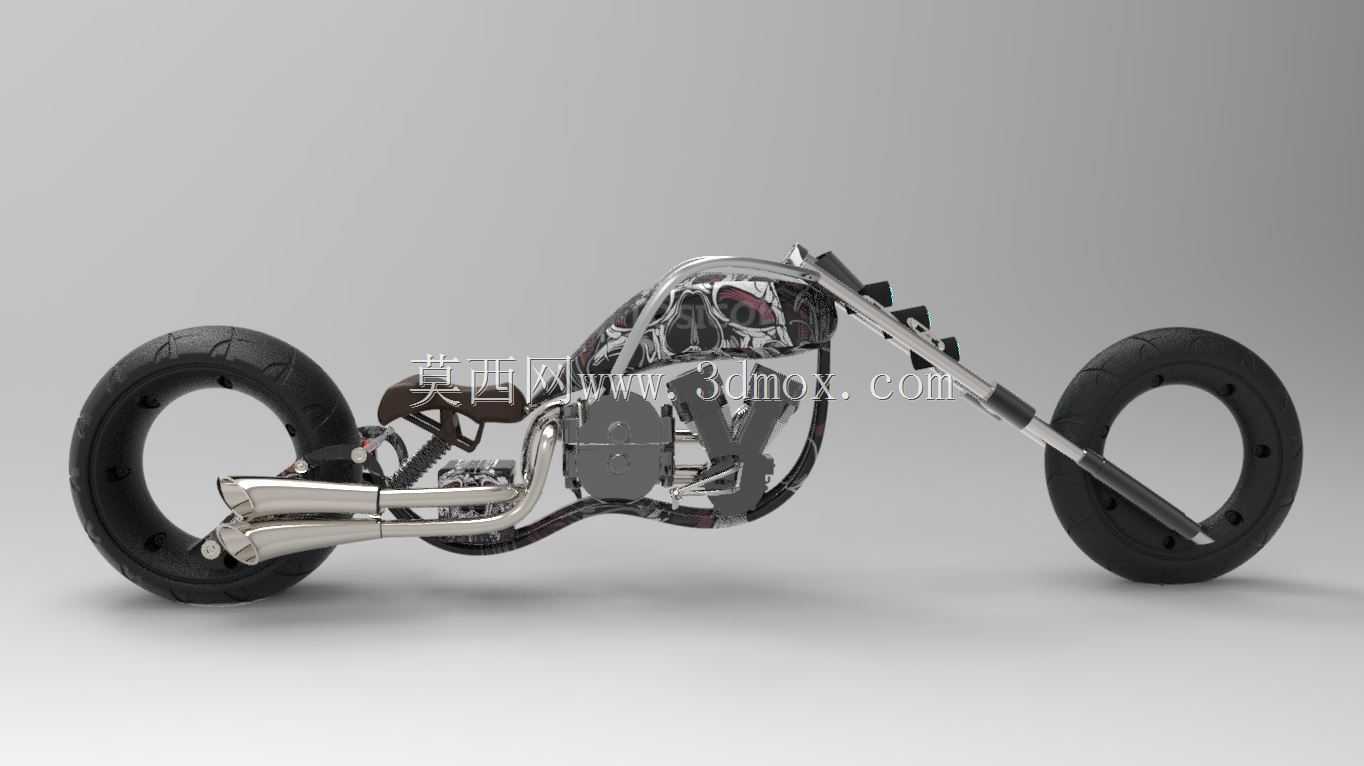

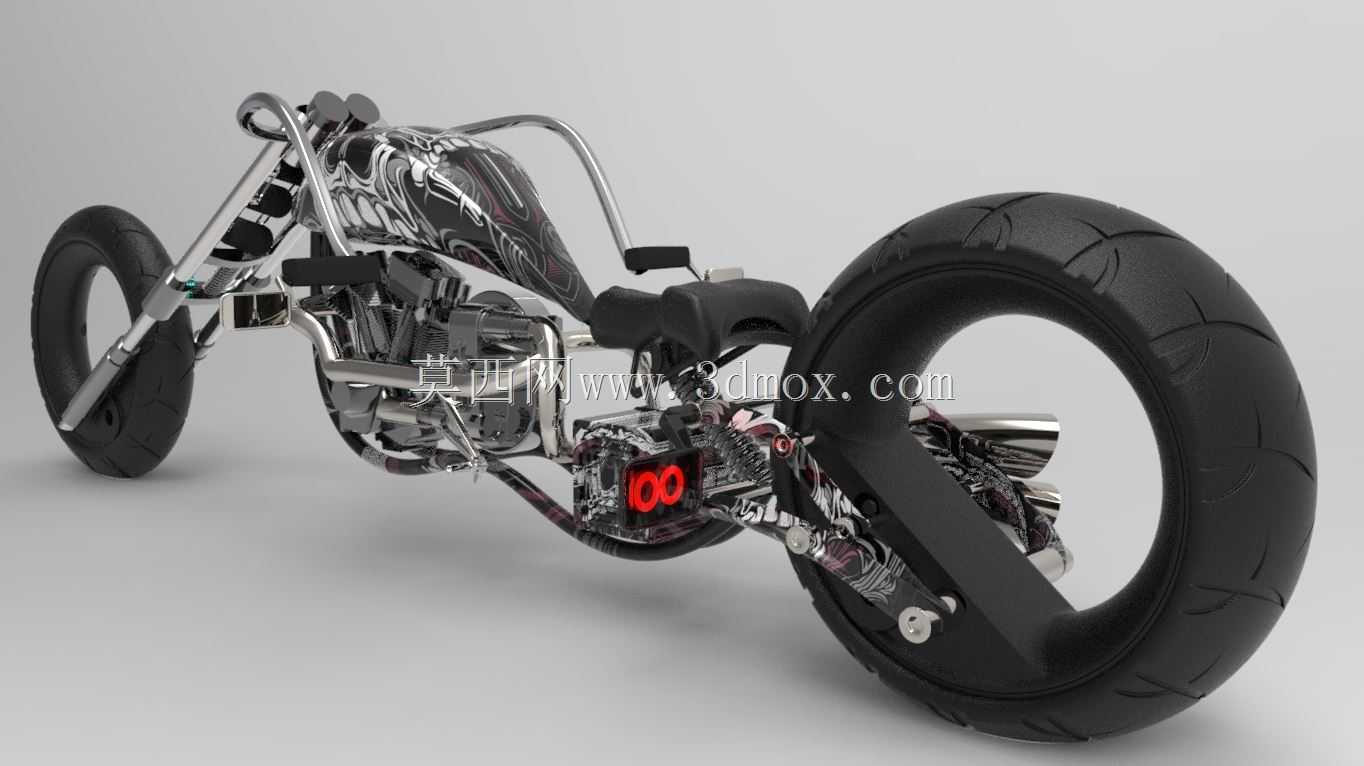

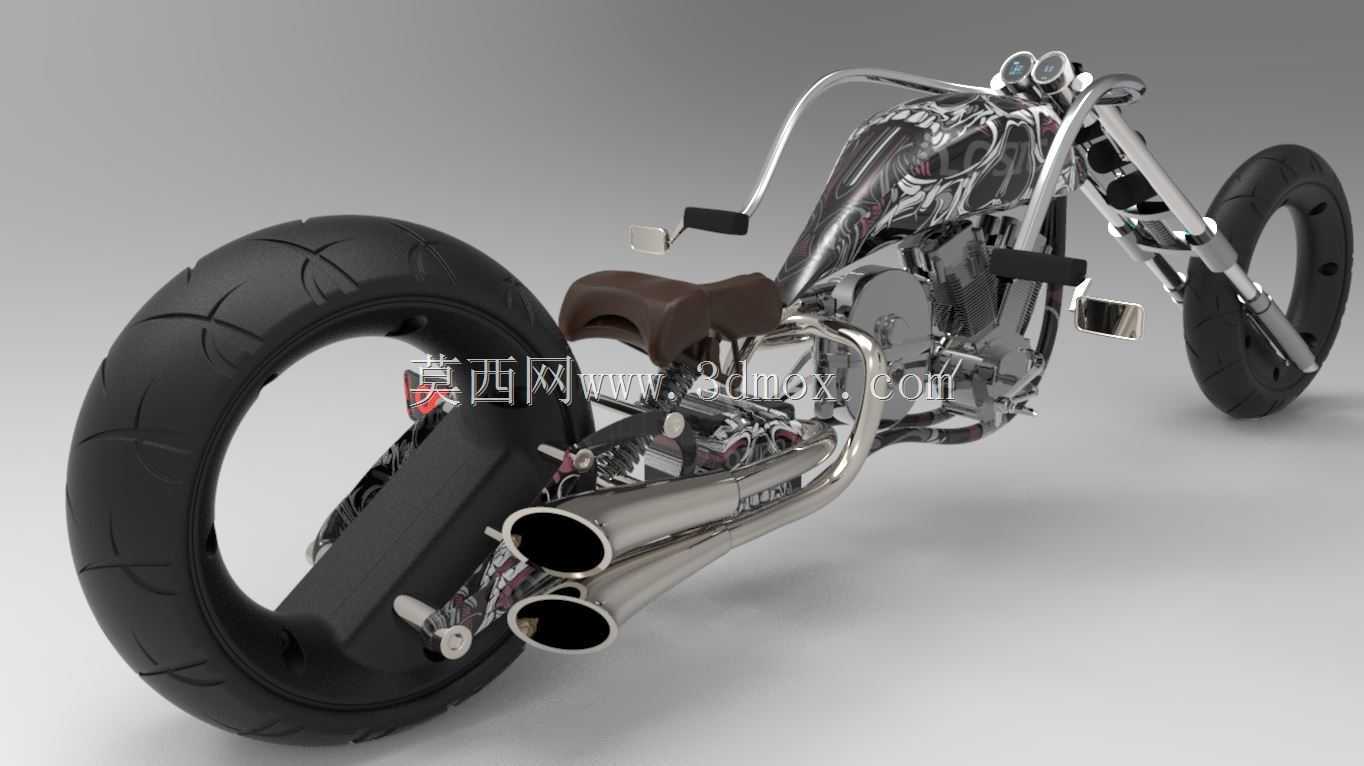

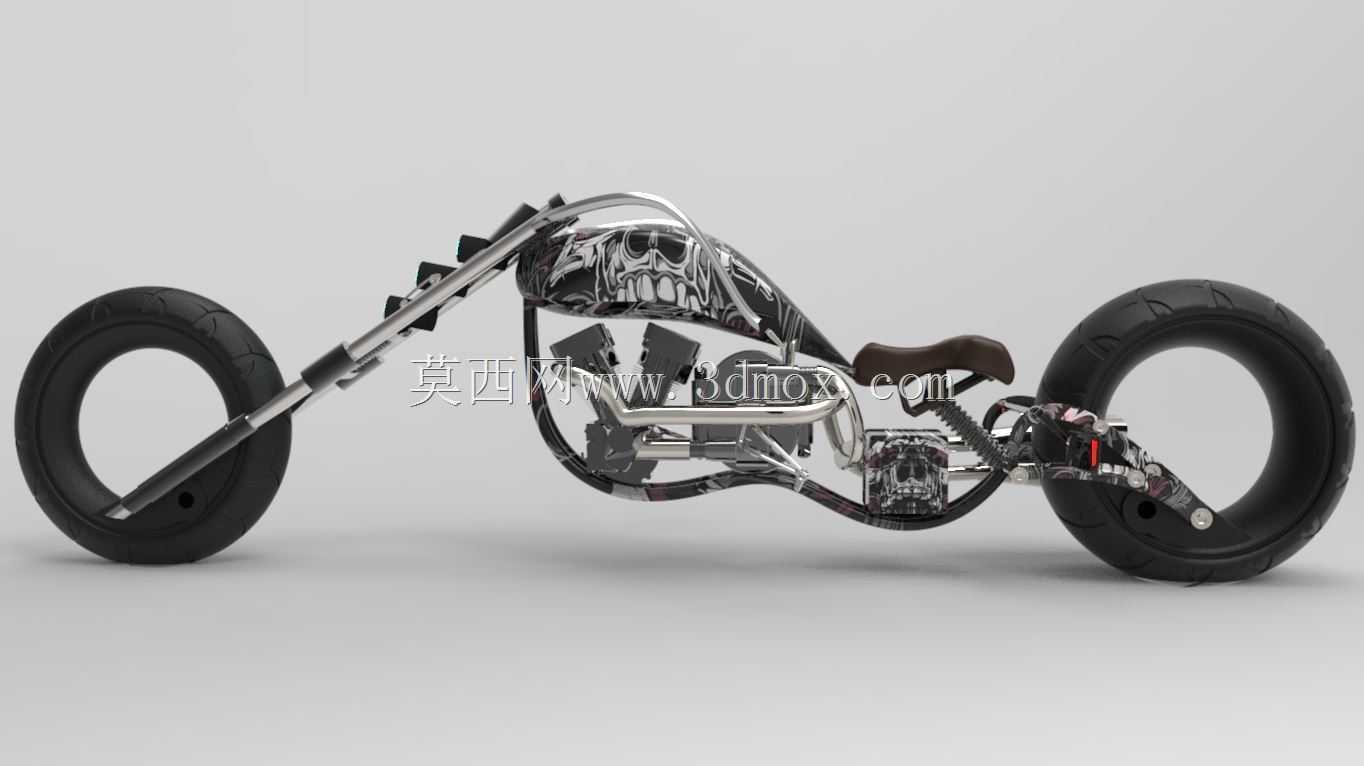

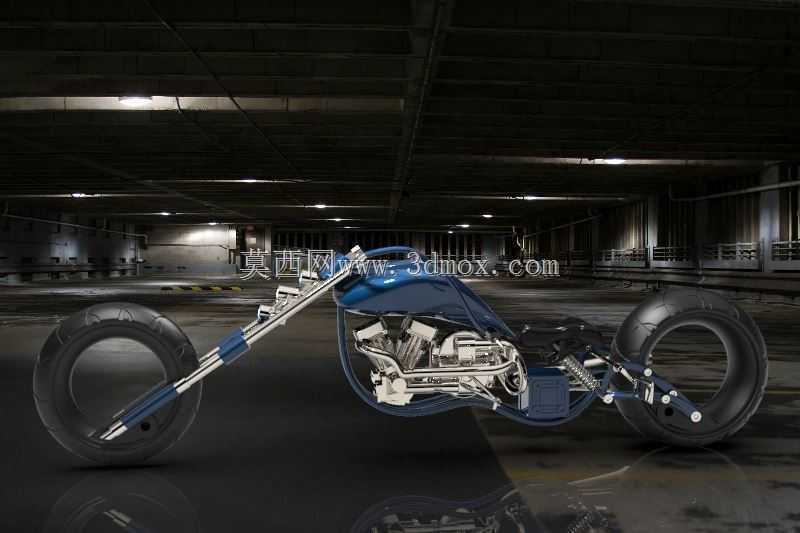

　　外形尺寸上，整车轴距控制在1600mm左右，座高适配165-185cm身高的使用者，前后轮辋直径为21英寸，轮辋宽度达到180mm，接地面积比同排量传统摩托宽30%，湿滑路面的抓地性能更优。安装边界方面，前转向节与无轮毂前轮的支撑结构采用双侧夹装设计，转向轴线与轮辋中心平面重合，转向时不会出现传统前叉的偏距干涉问题；后摇臂采用单侧悬臂结构，直接连接后轮环形支撑座，悬架弹簧与阻尼器布置在摇臂与车架中部的连接位置，减震行程设定为120mm，可覆盖城市铺装路面、轻度非铺装路面的颠簸过滤需求。动力单元采用V型双缸结构布置在车架中部，重心位置比传统同类型摩托低50mm，过弯时的侧倾极限更高，车架采用一体化钢管焊接结构，主受力管沿油箱下沿延伸至后摇臂转轴位置，整体扭转刚度满足高速行驶的承载要求。制动系统采用环形碟刹结构，刹车盘直接固定在轮辋内侧，卡钳安装在轮组支撑座上，制动时的制动力矩直接作用于轮辋，刹车响应速度比传统中心固定碟刹更快，同时避免了长刹车力矩带来的辐条形变问题。
