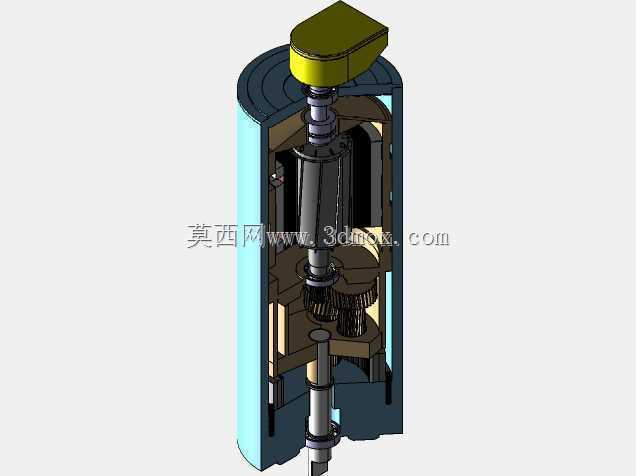

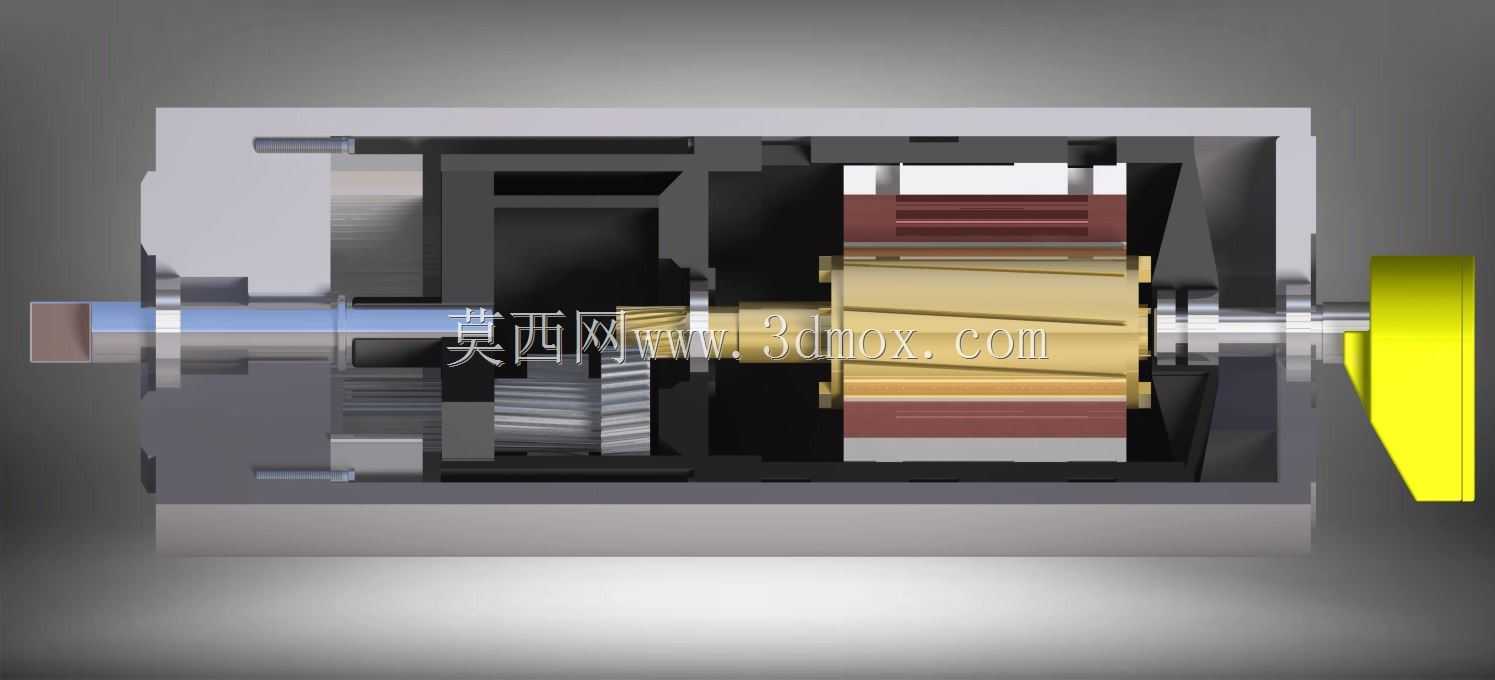

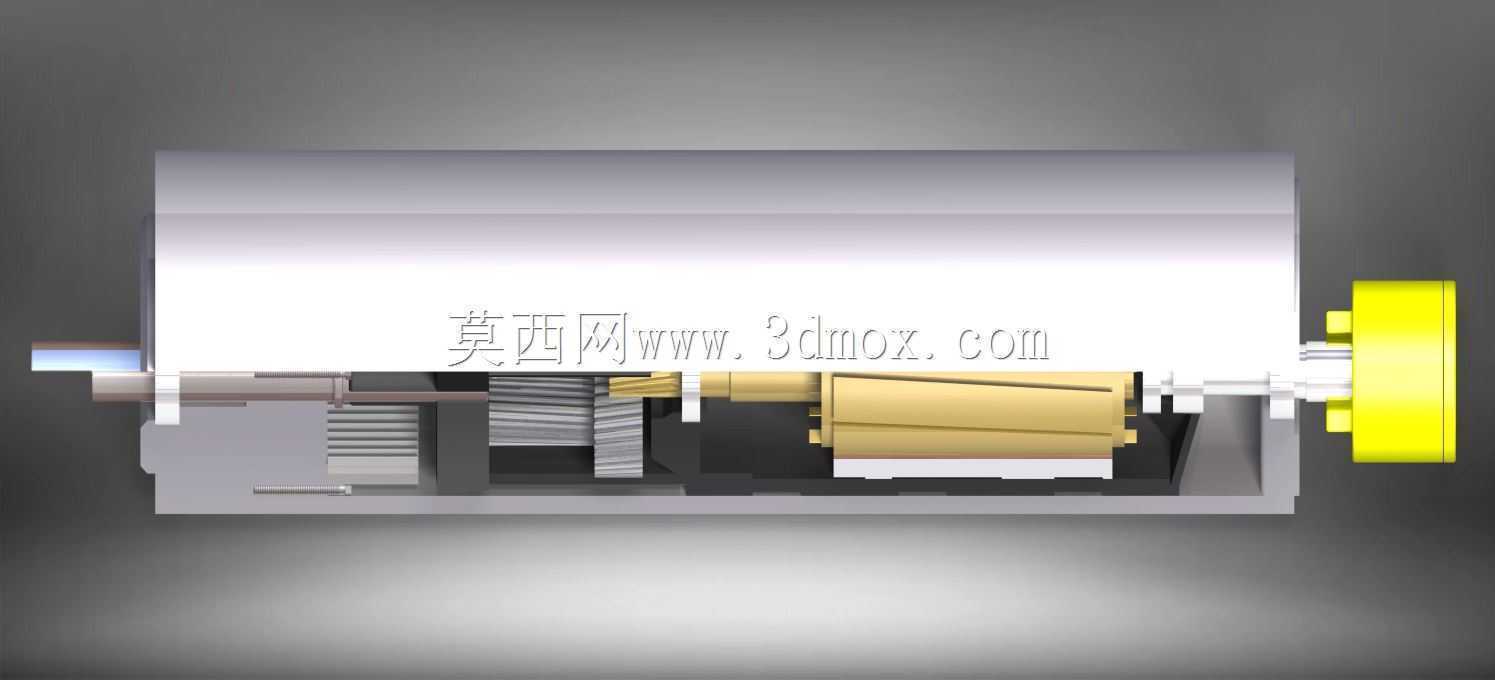

矿用输送机皮带传动滚筒结构设计

　　在井下煤炭输送、露天矿物料转运的长距离带式输送系统中，传动滚筒是传递牵引力的核心承载部件，其结构可靠性直接决定整条输送线的连续运行能力，一旦出现滚筒轴断裂、包胶磨损脱落、轴承座移位等故障，会直接导致整条输送线停运，给连续化的矿山生产带来不小的产能损失。这款传动滚筒的设计首先围绕矿用场景的重载、高磨蚀工况展开，整体采用辐板焊接式筒体结构，筒体外径匹配常用的矿用阻燃输送带宽度，筒体长度比对应带宽两侧各留出足够的安装余量，避免输送带运行过程中出现跑偏剐蹭机架的问题。设计过程中充分考虑了井下潮湿、煤尘颗粒多的作业环境，两侧轴承座采用密封式迷宫结构，搭配防尘密封圈，能有效阻挡煤尘、水汽进入轴承滚道，延长轴承的维护周期，

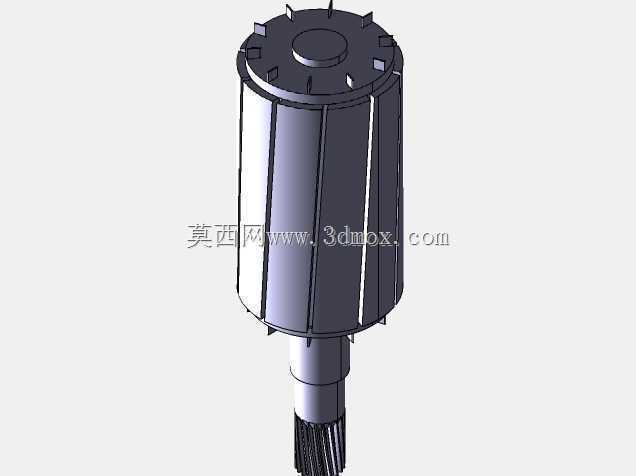

　　减少井下高空作业的维护频次。滚筒的轴系设计经过载荷校核，考虑了输送带满载启动时的动载荷系数，轴径的过渡位置全部采用圆角过渡，避免应力集中导致的轴件疲劳断裂，轴端预留的键槽尺寸匹配联轴器的安装标准，可直接与驱动单元的输出轴对接，不需要额外加工转接结构。筒体表面预留了包胶安装的基准面，现场可根据输送物料的摩擦系数需求，选择菱形胶面或平面胶面进行包覆，提升滚筒与输送带之间的摩擦力，避免重载工况下出现输送带打滑丢转的问题。安装边界方面，两侧轴承座的中心距、底座安装孔的孔位尺寸完全匹配通用矿用输送机的机架安装标准，现场更换时不需要对原有机架进行切割、焊接改造，可直接吊装就位后紧固连接螺栓，大幅缩短设备检修的停机时间。在结构细节处理上，

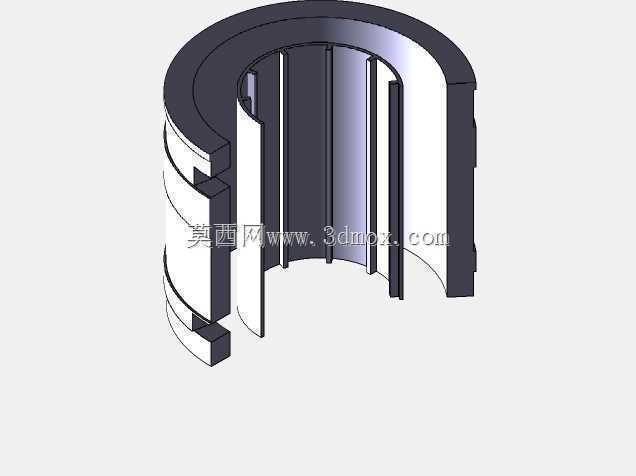

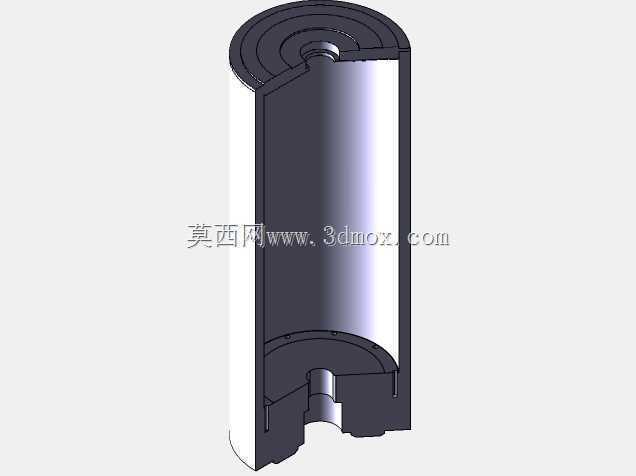

　　筒体与辐板的焊接位置全部开了坡口，保证焊透深度满足重载载荷下的强度要求，焊后进行整体退火处理消除焊接应力，避免长期运行过程中筒体出现变形导致的输送带跑偏。辐板上预留了减重孔，在保证整体结构强度的前提下降低滚筒自身重量，既减少了驱动单元的无用功率损耗，也方便现场吊装转运作业。这款滚筒的结构设计完全贴合矿用输送设备的实际运维需求，所有配合尺寸都遵循行业通用的安装规范，既可以作为新设备制造的配套部件，也可以作为老旧设备备件替换的参考结构，建模过程中所有的配合面、安装基准都做了明确的特征标注，方便结构设计人员在此基础上根据不同的输送带宽、驱动功率做参数化调整，快速衍生出适配不同工况的传动滚筒结构。
