直径50mm可偏转角度万向联轴器结构

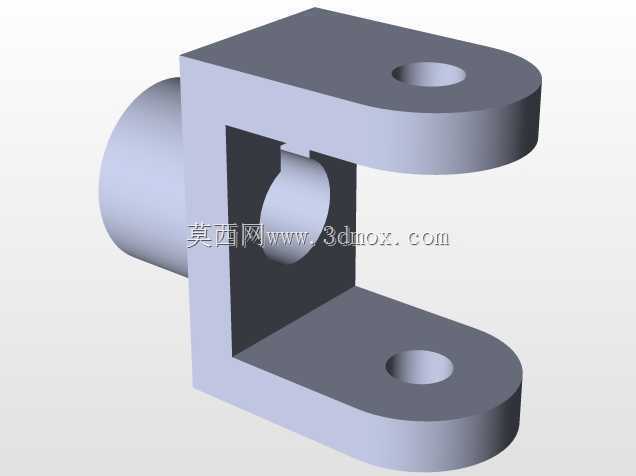

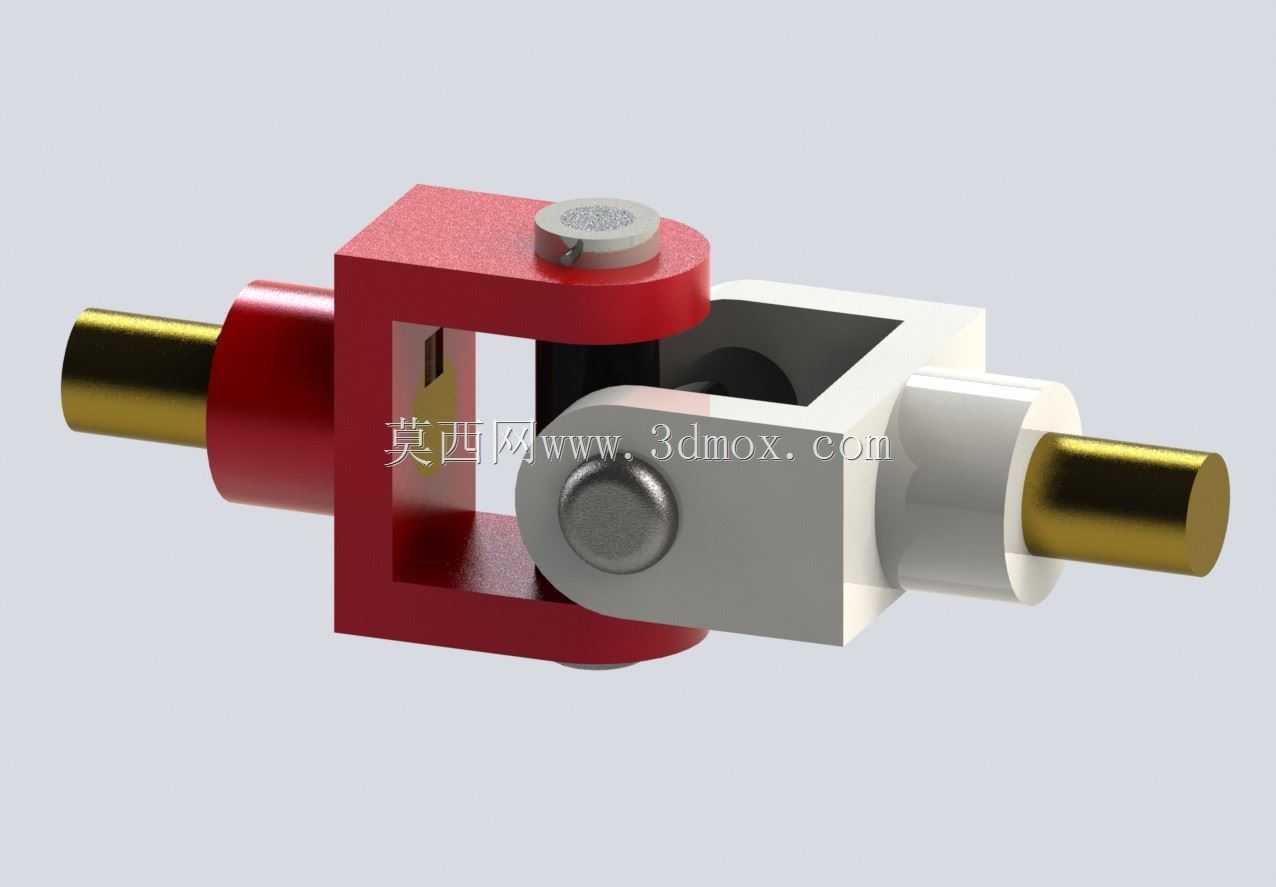

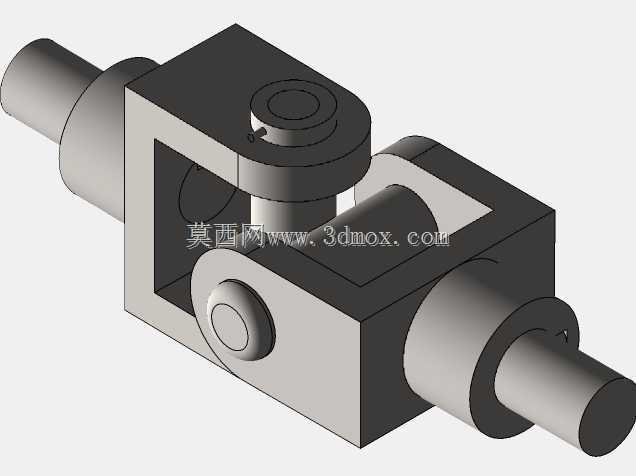

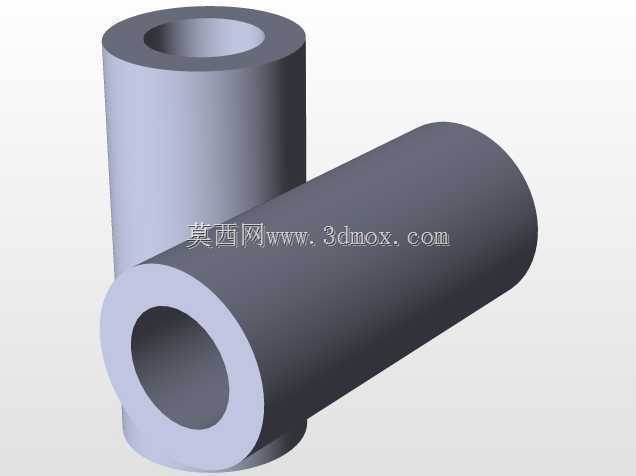

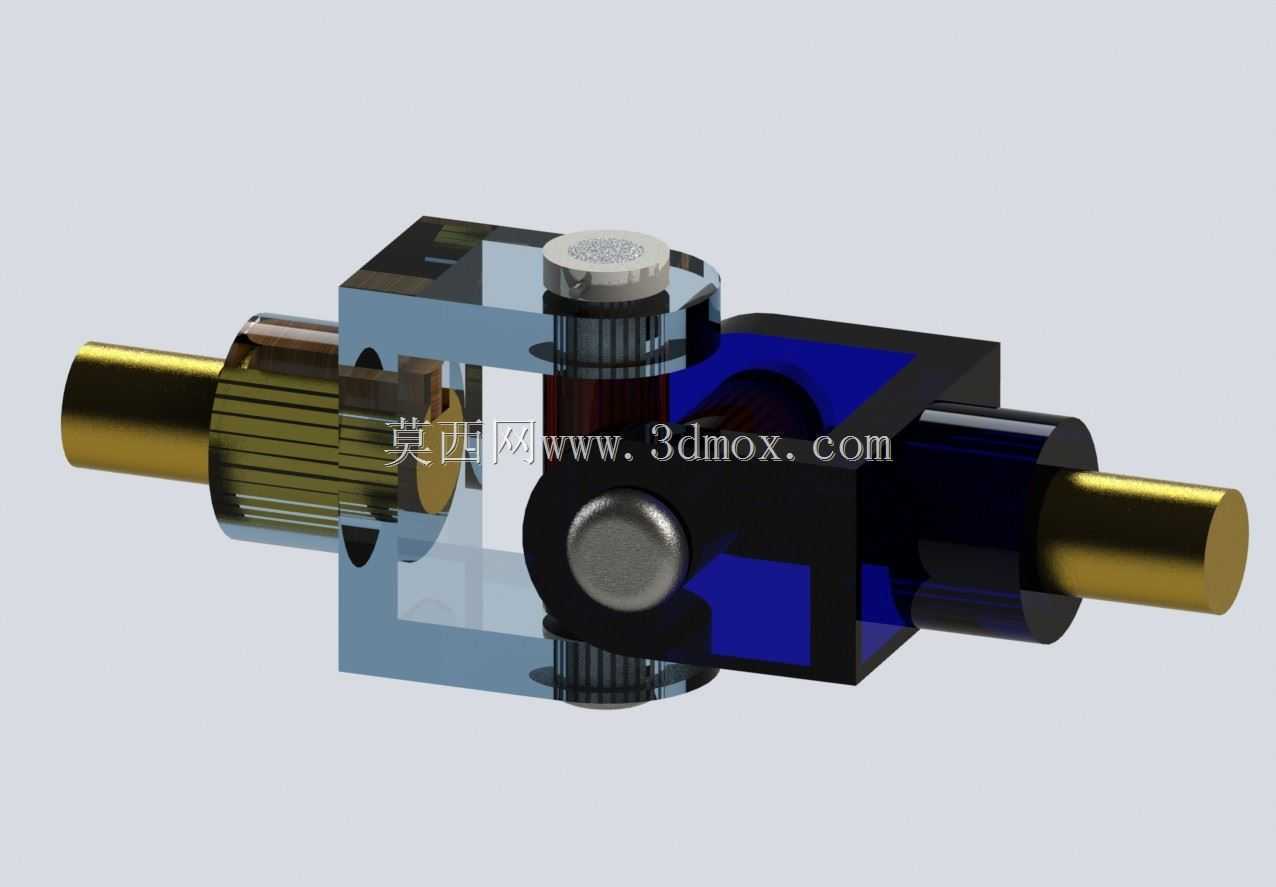

　　在各类需要变角度传递旋转动力的传动场景中，这类轴径规格为50mm的万向联轴器是解决两轴存在轴线夹角时动力传输问题的核心部件，常见于机床进给机构、农业机械传动端、轻工输送设备的动力衔接位置，也会在改装类非标传动设备中用来补偿安装过程中产生的同轴度误差，抵消设备运行时机架形变带来的轴系错位影响。从结构设计来看，这套联轴器采用十字销式的经典铰接结构，两端的叉形接头分别与主动轴、从动轴配合，中间通过十字形的传动销实现两个方向的角度偏转，铰接位置预留了充足的摆动间隙，允许两轴在一定角度范围内持续传递扭矩，不会因为轴线存在夹角就出现卡滞、传动中断的问题。设计过程中优先考虑了传动过程的受力均匀性，叉形接头的铰接孔与传动销采用小间隙配合，

　　既保证转动灵活性，又能减少传动过程中的回程间隙，避免正反转切换时产生明显的冲击。两端的轴连接位置采用适配50mm直径轴的安装结构，安装边界需要预留足够的摆动空间，避免联轴器偏转时与周边的机架、护罩等部件发生干涉，实际选型时需要根据传动端的额定扭矩匹配对应强度的材质，铰接位置的润滑结构也做了预留，方便后期维护时加注润滑脂，减少铰接副的磨损，延长整体使用寿命。不同于刚性联轴器只能用于同轴度极高的轴系连接，这类万向联轴器可以在两轴存在明显角度偏差的状态下稳定传输旋转动力，单节结构的角度补偿能力可以满足大部分常规变角度传动需求，安装时不需要过度苛求两轴的绝对同轴，能够降低设备装配阶段的精度要求，减少装配调试的工时消耗。传动过程中，

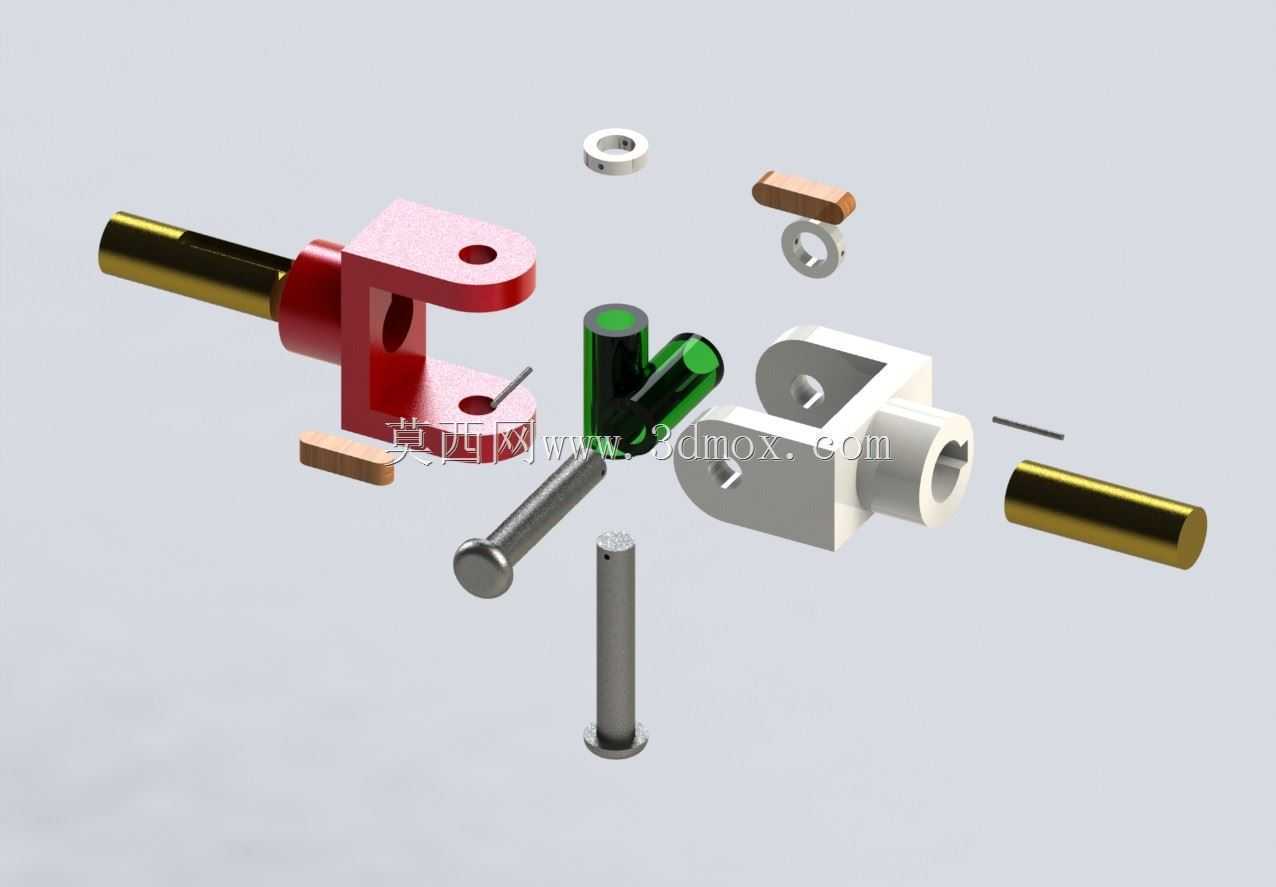

　　十字销会随着两轴的角度变化持续调整姿态，将主动轴的旋转运动平稳传递到从动轴端，在合理的角度范围内传动效率可以保持在较高水平，不会因为角度偏转造成过多的动力损耗。结构拆解后可以看到，整套部件由两端叉形接头、十字传动销、轴向定位挡圈、连接销轴等零件组成，每个零件的配合公差都经过匹配设计，既保证组装后的整体刚性，又保留铰接位置的转动自由度，定位挡圈可以防止传动销在高速旋转时出现轴向窜动，避免零件脱落引发传动故障。
