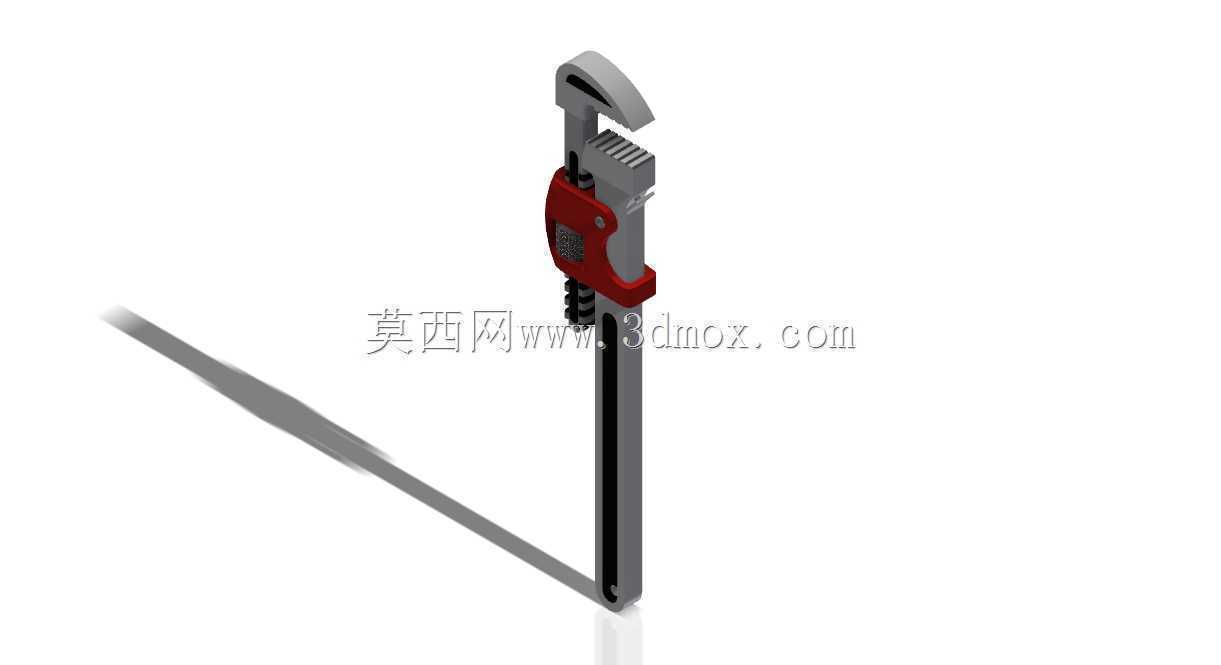

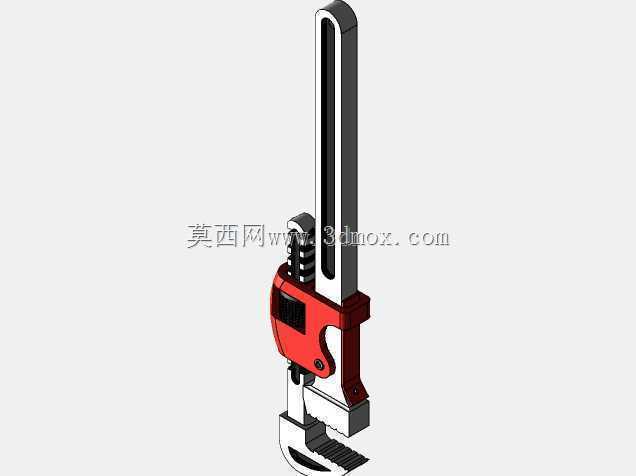

可调式管道夹持管扳手结构设计

　　在水暖安装、油气管道运维、小型机电管路装配的现场作业场景里，管扳手是管路拆装作业中不可替代的手动夹持工具，区别于普通开口扳手只能适配固定规格的紧固件，这类可调式管扳手能够通过调节活动颚板的开合距离，适配不同外径的圆形管材与管件，在狭窄的作业空间内完成螺纹管件的旋紧、松卸操作，无需频繁更换工具就能覆盖现场多数常规管径的作业需求。这款管扳手的结构设计围绕夹持可靠性与操作便捷性展开，固定颚板与活动颚板的咬合面做了锯齿形齿纹处理，齿纹的倾斜方向与管件施力旋转方向匹配，当施加扳动力时，咬合力会随施力大小同步提升，避免作业过程中出现打滑脱开的问题，即便管件表面存在轻微锈蚀、油污，也能保证足够的夹持摩擦力。调节机构采用螺杆传动结构，

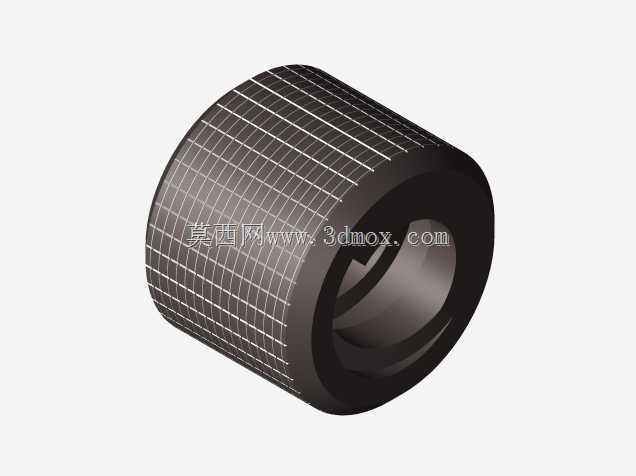

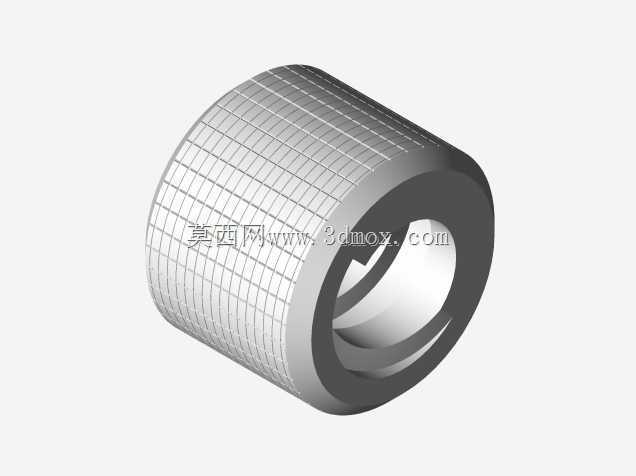

　　转动调节螺母即可带动活动颚板沿固定杆身的导轨槽平稳滑动，导轨槽与颚板的配合面预留了合理的间隙公差，既保证调节过程顺滑无卡滞，也不会因间隙过大导致夹持时出现晃动偏移，杆身采用长直型结构设计，在保证整体结构强度的前提下，尽可能扩大了颚板的开合调节范围，能够覆盖从细小水暖支管到中等口径输送管道的夹持需求。手柄部位做了贴合手部施力的轮廓处理，外层包覆的防滑结构能够降低长时间作业的手部疲劳，同时在施力旋转时避免手滑造成的操作失误。从安装与使用的边界条件来看，这款管扳手的整体长度适配单人手动施力的力矩范围，无需额外加接延长杆就能满足常规管路连接的拧紧力矩要求，颚板开合的最大距离覆盖现场常用的管材外径区间，活动部件的运动行程做了限位设计，

　　调节到最大开合位置时不会出现颚板脱出的问题，所有受力部件的截面尺寸都经过强度校核，在额定夹持力矩下不会出现结构变形、断裂的风险。在三维建模过程中，各部件的配合公差都按照手动五金工具的行业标准设定，锯齿咬合面的齿形角度、深度都经过反复验证，既保证足够的咬入深度不损伤管件基体，也能在长期使用后维持足够的夹持性能，整体结构没有冗余的设计部件，拆解维护十分便捷，日常使用中仅需定期在调节螺杆部位加注润滑脂，就能维持机构的调节顺畅度，适配各类复杂现场的管路拆装作业需求。
