精密花键轴类机械传动连接构件

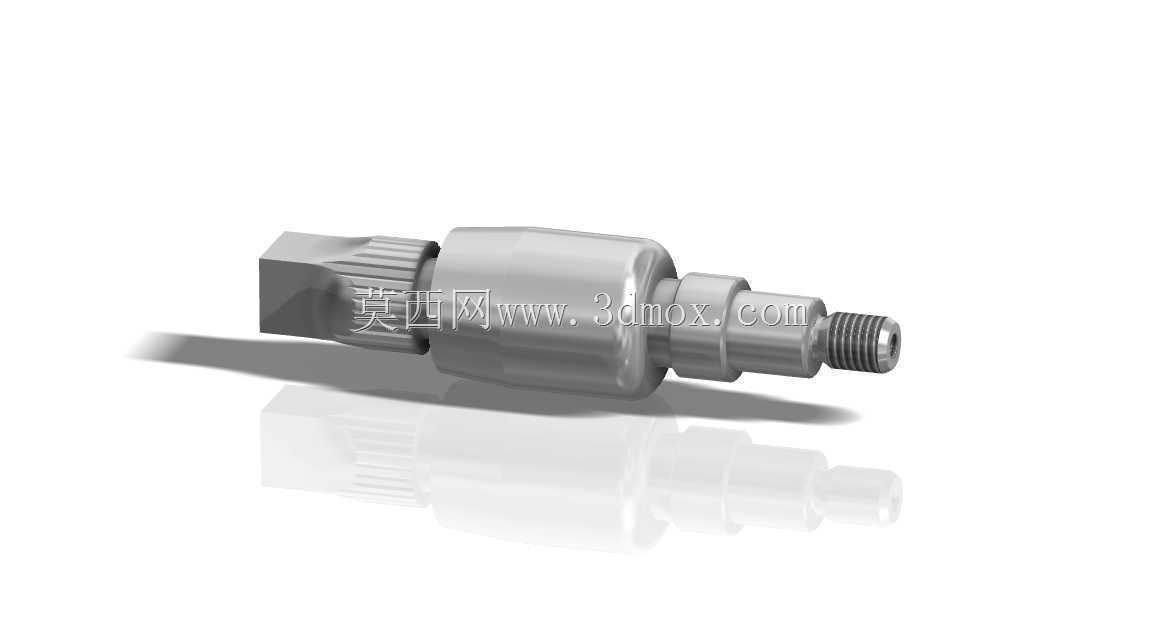

　　该构件属于精密机械传动系统中的轴类连接件，核心应用场景覆盖精密实验设备、小型精密传动模组、教学类精密机械演示装置的动力传递链路，作为巴西精密机械学院教学演示装置“圣保罗埃内斯托托勒”的组成部分，其设计逻辑完全贴合精密传动场景下的扭矩传递、同轴定位、端部连接需求。从功能特性来看，构件一端采用外花键结构，可与配套的内花键套形成无滑差的周向固定，能够稳定传递中等转速下的恒定扭矩，避免平键连接存在的应力集中、反向传动间隙问题；中间段设计为多级阶梯轴结构，不同直径的轴肩分别承担轴承内圈定位、密封件安装、轴向限位的作用，无需额外加装定位套即可完成组件的轴向尺寸链锁定，减少装配环节的累计误差；另一端采用外螺纹结构，

　　可配合锁紧螺母实现端部传动附件的压紧固定，适配不同规格的联轴器、小带轮等终端传动零件的安装需求。设计过程中，首先根据传动链路的额定传递扭矩核算花键的模数、齿数与齿长，确保齿面接触应力处于材料许用范围内，避免长期交变载荷下出现齿面磨损、崩齿问题；其次对各阶梯轴段的同轴度提出严格公差要求，将安装轴承的轴颈圆柱度控制在微米级，保证高速转动下的径向跳动量满足精密设备的运行精度要求；端部螺纹采用细牙螺纹设计，相比粗牙螺纹具备更好的自锁性能，防止设备运行过程中出现锁紧螺母松脱的故障。外形尺寸方面，整体轴向长度适配小型精密传动腔的内部安装空间，最大直径轴段与腔体内孔预留合理的间隙，可容纳润滑脂的存储与密封件的布置，

　　花键端的对边尺寸符合标准手动工具的装夹要求，方便装配与后期维护时的扭矩施加；安装边界上，各轴段的过渡位置均设计有退刀槽与圆角，避免热处理过程中出现应力集中导致的轴段断裂，同时为密封件的安装预留足够的压缩量，防止传动腔内部的润滑介质出现渗漏。这类轴类构件的建模过程需要重点关注花键齿形的参数化生成、阶梯轴过渡圆角的曲率连续、螺纹收尾的真实结构还原，避免出现建模特征缺失导致的工程图尺寸标注错误，为后续的数控加工、装配干涉检查提供准确的数字模型支撑。
