小型手动G型螺旋压紧夹具结构

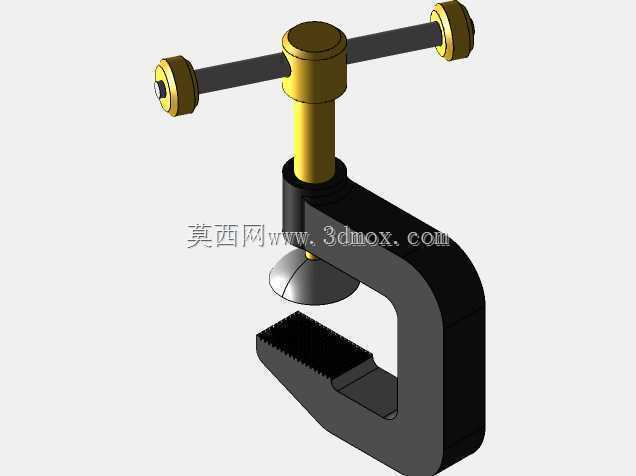

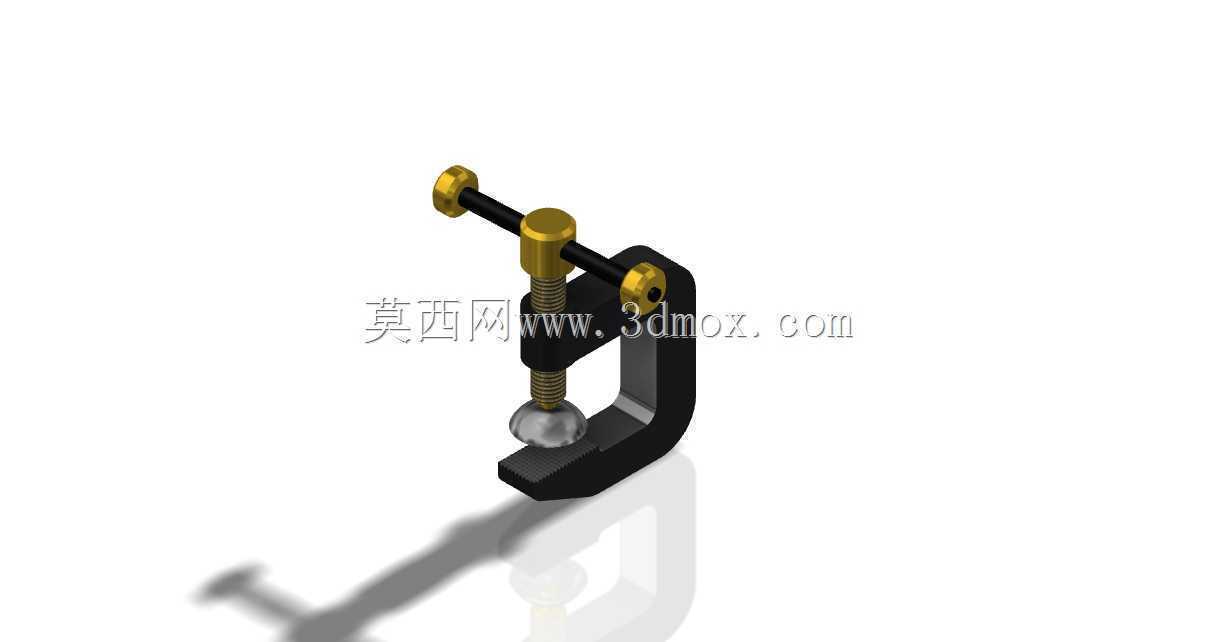

　　这类G型螺旋压紧夹具在小件机加工、装配工位、焊接定位场景中应用十分广泛，属于手动工装里的通用型压紧部件，相比大型液压、气动压紧结构，它无需外接动力源，单人即可快速操作，适合多品种小批量的柔性生产场景，在钳工装配、钣金临时定位、工件钻孔固定、小零件粘接压紧等工序中都能见到同类结构的身影。从结构设计来看，这款夹具采用C型开口的主体框架，框架截面做了等强度过渡设计，受力时开口端的变形量控制在合理范围内，避免夹紧过程中框架出现过大张口导致工件松脱。顶部的螺旋副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能承受更大的轴向顶紧力，螺杆端部搭配了可自由转动的压头，压头接触工件的端面做了球面处理，

　　夹紧时压头可以自适应工件表面的角度，既避免压伤工件表面，也能保证压紧力垂直作用在工件上，不会出现侧向分力导致工件移位。操作端的T型横杆设计充分考虑了手动操作的力矩需求，不需要额外加力杆，单手握持横杆转动即可提供足够的夹紧力，横杆两端做了滚花或者加大端头处理，转动时不易打滑。在安装边界上，这类小型G型夹的开口深度和开口高度是核心选型参数，这款夹具的开口行程可以覆盖常规厚度的板件、型材装夹需求，框架背部没有多余的突出结构，既可以手持直接使用，也可以通过螺栓将框架固定在工作台面上作为固定式压紧座使用，适配不同工位的使用需求。设计时需要重点关注框架的受力变形量、螺旋副的自锁性能，梯形螺纹的导程选择要兼顾夹紧效率和自锁可靠性，

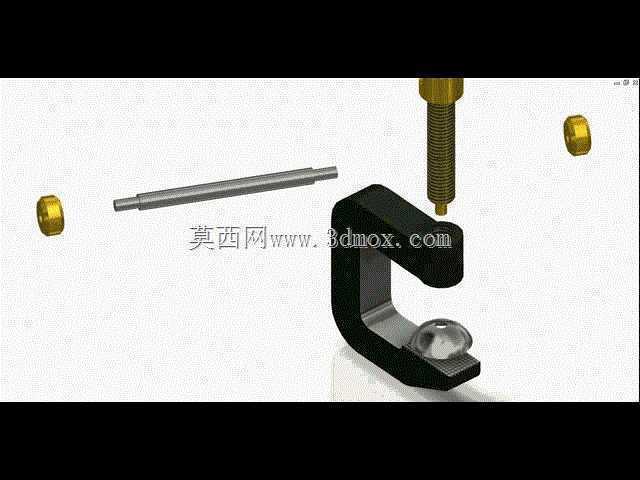

　　导程过大会导致夹紧后受振动容易松脱，导程过小则会增加操作的转动圈数，降低装夹效率。压头与螺杆的连接结构要保证压头可自由转动但不会从螺杆上脱落，长期使用后压头磨损也可以快速更换，降低维护成本。框架的材质一般选用中碳钢整体锻造或者型材铣削加工，经过调质处理后保证足够的强度和韧性，避免夹紧时出现断裂或者塑性变形，螺杆部分同样采用中碳钢加工，螺纹部分经过淬火处理提高耐磨性，延长整体使用寿命。在实际使用中，这类夹具可以配合不同形状的压头附件，适配平面、圆弧面、异形面的工件装夹，通用性极强，是生产车间里不可或缺的基础工装部件。
