可调式丝锥铰手手动攻丝工具结构

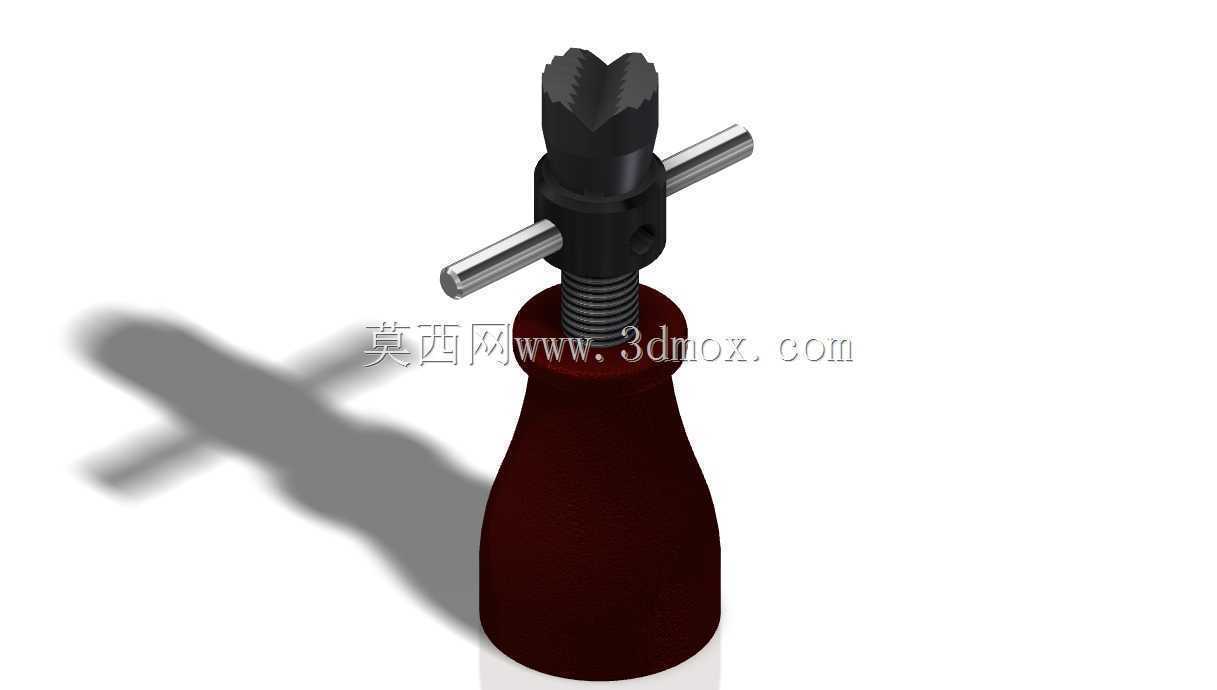

　　这款手动攻丝用的丝锥铰手，是小批量零件加工、设备现场维修、装配工位上极为常用的手工夹持工具，主要用来夹持不同规格的丝锥，完成内螺纹的手动攻制作业，在没有机动攻丝设备的狭小作业空间、或是对小尺寸螺纹孔进行精度修正、盲孔攻丝排屑控制的场景下，这类工具的使用频率远高于机动攻丝设备。从结构设计来看，整体采用了握柄、调节夹持座、旋拧横杆三个核心模块的组合布局，握柄部分采用了符合人手握持弧度的收腰造型，表面做了防滑的曲面处理，长时间握持施力时不会出现硌手、打滑的问题，握柄与上方的金属调节座采用过盈配合加定位销的连接方式，攻丝施力时不会出现握柄与金属座相对转动的情况。上方的夹持座内部设计了可调式的四方夹持孔，配合侧面的锁紧螺钉，

　　可以适配不同柄部尺寸的丝锥，夹持时四个受力面均匀贴合丝锥的四方柄，不会出现单面点受力导致丝锥夹偏、攻丝时丝锥折断的问题，夹持孔的开合范围覆盖了常规M3到M12规格的手用丝锥，能覆盖绝大多数日常维修、小件加工的螺纹规格需求。穿过夹持座的旋拧横杆采用了可拆卸的光杆设计，两端做了圆角处理，不需要时可以抽出收纳，针对不同规格的丝锥攻丝所需的扭矩差异，横杆可以根据受力需求调整伸出长度，攻大尺寸螺纹需要大扭矩时将横杆两端伸出长度调长，利用力臂放大施加的扭矩，攻小尺寸螺纹时缩短横杆伸出长度，避免施力过大拧断小直径丝锥。从安装边界和尺寸适配来看，整体工具的总长度控制在单手握持的舒适区间，握柄最大直径适配成年人手掌的握持范围，

　　横杆最大伸出长度下的回转半径不会超过常规工位的操作空间，即使在设备内部的狭小空间攻丝，也可以通过缩短横杆长度、调整握持位置完成作业，不会和周边的设备零部件发生干涉。夹持座的锁紧螺钉采用了滚花设计，不需要额外辅助扳手就可以徒手完成丝锥的锁紧与更换，现场作业时不需要携带额外的装夹工具，更换丝锥的效率更高。整个结构的受力路径经过优化，攻丝时施加的握柄轴向压力、横杆的旋转扭矩都直接传递到夹持的丝锥上，中间没有多余的传动间隙，攻丝时的手感反馈清晰，操作人员可以通过手感直接感知丝锥的切削阻力，及时调整施力大小和排屑节奏，有效降低盲孔攻丝时丝锥顶到孔底折断、或是攻歪螺纹的概率，非常适合机加工车间的钳工作业、设备运维的现场抢修、装配线的螺纹返修等场景使用。
