环形工件钻孔定位夹持工装结构

项目分类:工装 发布时间:2022-01-29 ID:534514
  • 环形工件钻孔定位夹持工装结构
  • 环形工件钻孔定位夹持工装结构
  • 环形工件钻孔定位夹持工装结构

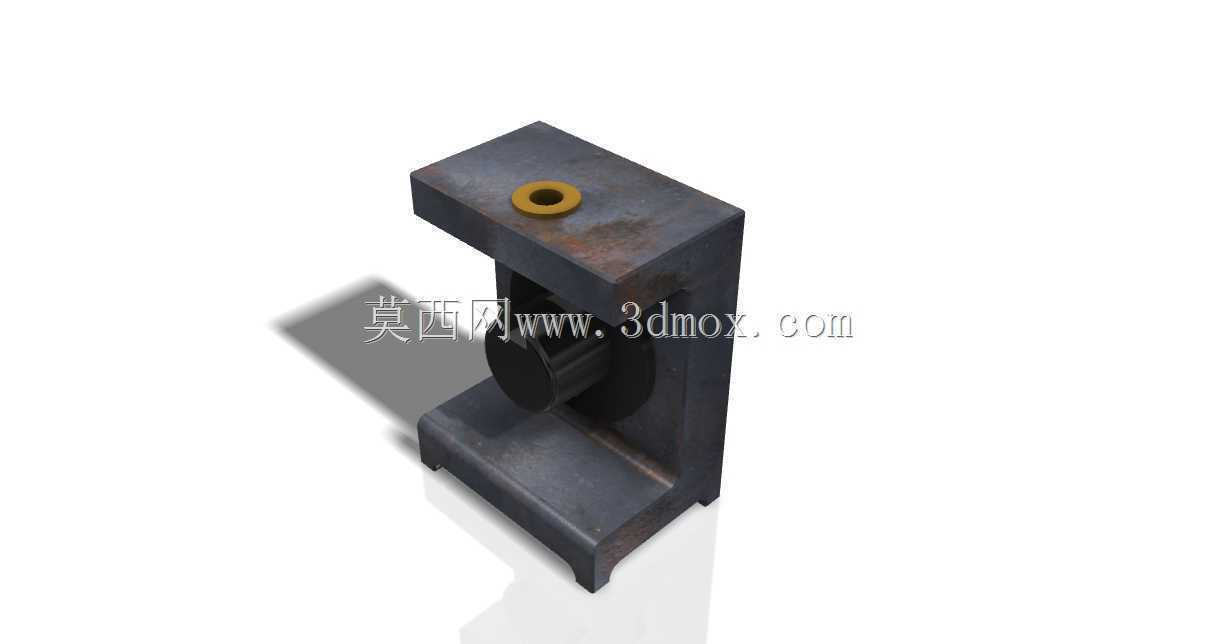

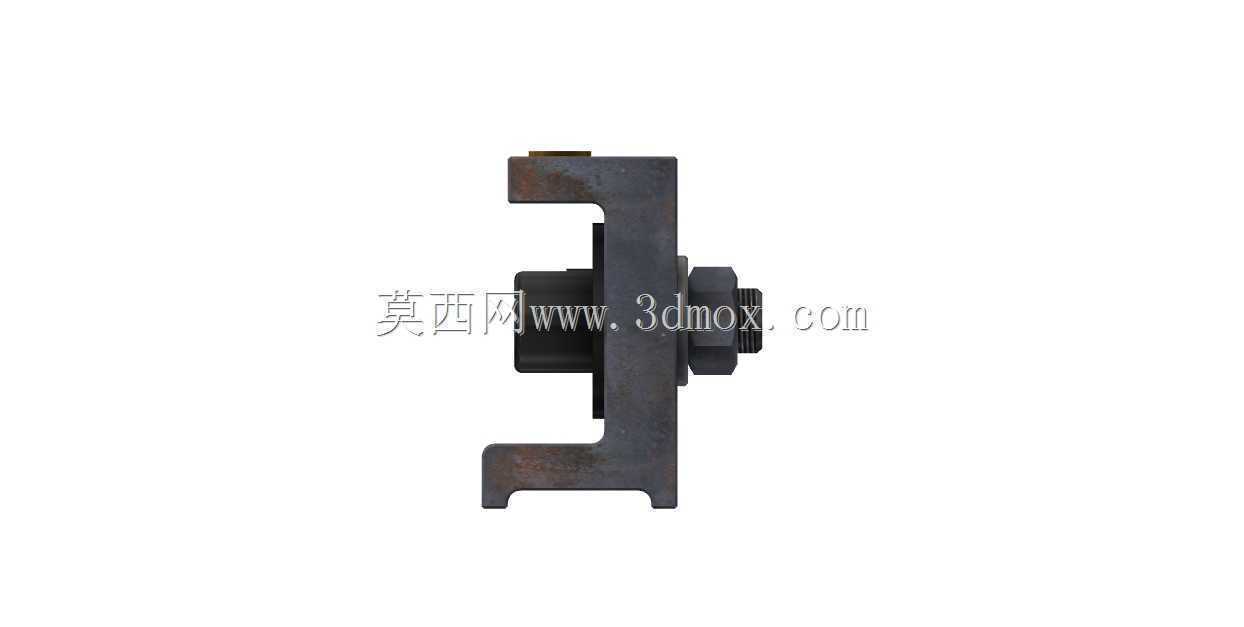

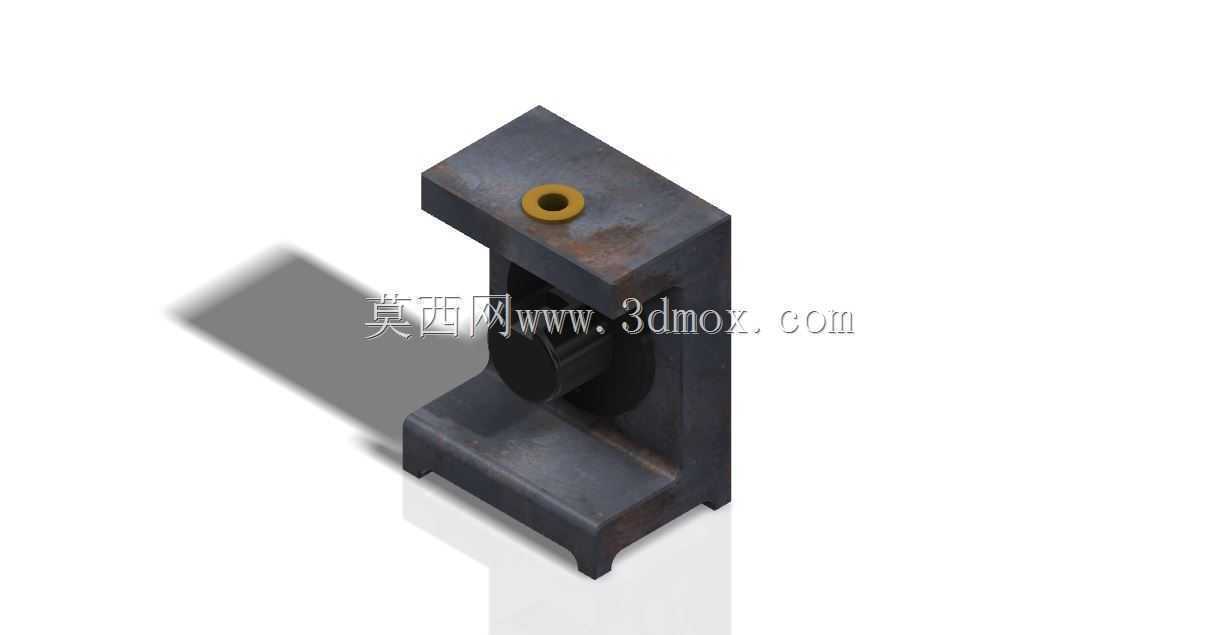

  在小尺寸环形零件的钻孔加工场景中,这类夹持定位装置的应用十分普遍,常见于首饰加工、小型精密五金件批量生产的钻床工位,用来解决薄壁环形件装夹易变形、钻孔位置偏移的问题。从结构设计来看,整体采用C型开式机架结构,上下两个平行的支撑臂留出足够的操作空间,底部支撑面做了加宽处理,通过三个支脚形成稳定的支撑平面,安装时可直接通过压板固定在钻床工作台面上,不需要额外制作复杂的连接底座,适配多数台式钻床的工作台T型槽安装尺寸,机架主体采用铸铁材质一体铸造成型后做时效处理,避免长期使用出现应力变形,保证钻孔位置的重复精度。上部支撑臂的中心位置嵌入了耐磨铜套作为钻套导向孔,铜套与支撑臂采用过盈配合装配,铜套的内孔尺寸可根据待加工钻头的直径进行更换,

  钻孔时钻头沿着铜套内孔进给,既能防止钻头跑偏,又能避免钻头直接刮伤铸铁机架,延长工装的使用寿命。下部支撑臂对应钻套的中心位置设置了定位芯轴,芯轴的外径与待加工环形件的内孔尺寸匹配,装夹时将环形件套在芯轴上,就能保证环形件的中心与钻套中心完全同轴,钻孔位置不会出现偏心偏差。不同于复杂的气动液压夹具,这款工装没有额外的动力锁紧结构,依靠环形件自身与芯轴的配合间隙控制装夹精度,针对薄壁类的环形工件,这种装夹方式不会产生过大的夹紧力,避免工件被夹变形,尤其适合硬度较低的贵金属、软质金属环形零件的钻孔加工。设计时特意将C型开口的朝向设置为正面操作方向,操作人员取放工件时不需要探身到工装下方,单手就能完成工件的装卸,单工位的装夹耗时不超过两秒,

  适配小零件批量加工的节拍要求。机架的竖直连接臂做了加厚处理,钻孔进给时承受的轴向切削力会通过竖直臂传递到底部支撑面,不会出现机架颤振的问题,在常规的高速钢钻头钻孔参数下,加工出的孔位同轴度可以控制在0.05mm以内,孔壁粗糙度也能满足普通连接件的装配要求。上部的铜套距离下部定位芯轴的端面高度留足了工件的放置空间,可适配一定厚度范围内的环形工件,不需要频繁调整工装的高度参数,对于多品种小批量的环形件钻孔加工来说,只需要更换对应尺寸的钻套和定位芯轴就能快速切换生产,大幅减少工装的准备时间。
