双螺杆式手动格兰波夹紧夹具结构

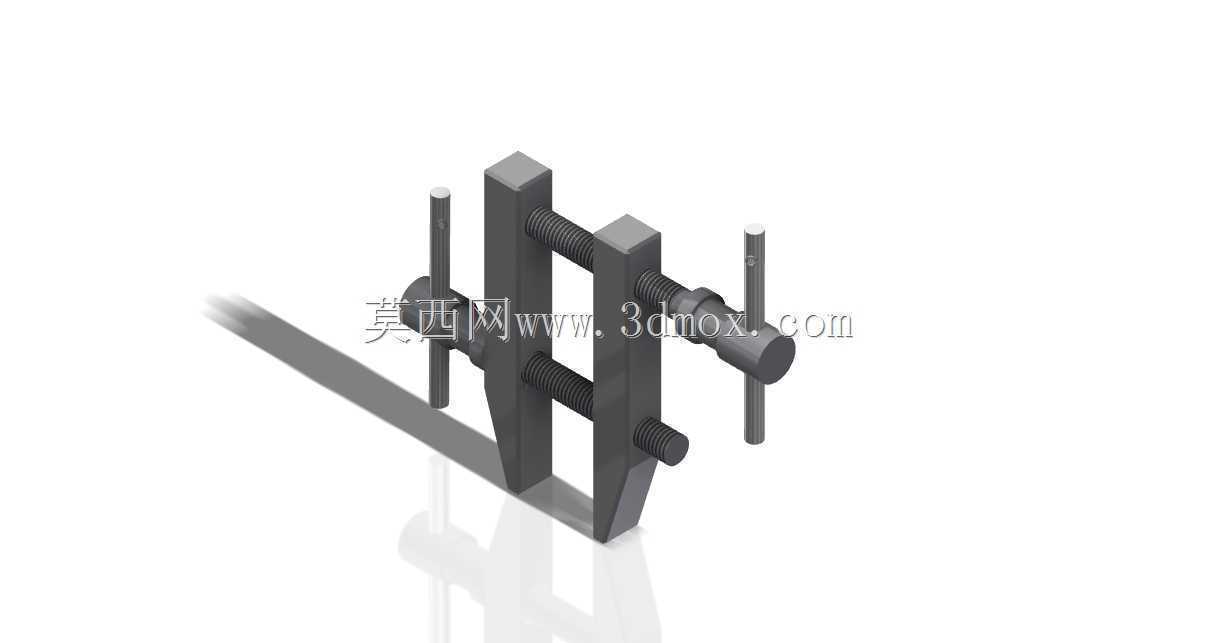

　　这类双螺杆手动夹紧夹具，常出现在小型工件的机加工辅助工位、钳工台修配作业、小件焊接定位场景中，也会被用于实验室试样装夹、小型零部件粘接固定等需要稳定夹持力的作业环节，相比普通台虎钳，它的夹持开口跨度更灵活，可适配不同外形轮廓的小型工件，不会因钳口固定行程限制装夹范围。从结构设计来看，该夹具采用平行双螺杆驱动结构，两根螺杆沿夹臂长度方向平行布置，转动端部的手柄时，两根螺杆同步带动活动夹块向固定夹臂侧进给，相比单螺杆夹具，双螺杆结构能让活动夹块的进给过程更平稳，不会出现单侧受力偏斜、夹块卡滞的问题，夹持过程中受力分布更均匀，不会在工件表面留下局部压痕。夹臂采用整体式直角结构设计，固定夹臂与底座部分一体化成型，

　　活动夹块通过螺纹副与两根螺杆配合，夹臂的截面尺寸经过受力校核，在满行程夹持时不会出现夹臂外张变形，保证夹持精度的稳定性。手柄部分采用垂直于螺杆轴线的穿杆式设计，转动时可借助杠杆力放大夹紧力，操作人员无需借助额外工具，仅靠手部力量即可获得足够的夹持扭矩，手柄端部做了圆滑过渡处理，长时间操作不会硌伤手部。从安装边界来看，该夹具属于便携式手动工装，无需固定安装在工作台面，可根据作业需求随时挪动位置，夹臂的开口行程可覆盖常规小型工件的夹持尺寸，夹块的夹持面做了平面处理，可直接夹持规则外形的工件，若需夹持异形件，也可在夹持面加装定制软钳口适配。设计过程中重点考虑了螺纹副的耐磨性，螺杆与夹块的螺纹配合段预留了合理的配合间隙，

　　长期使用后不会因磨损出现进给旷量，夹臂的棱边均做了倒角处理，避免搬运、使用过程中划伤操作人员。在实际使用场景中，这类夹具可配合钻床完成小型工件的钻孔定位，也可在钳工修配时固定工件完成锉削、打磨作业，针对薄壁类小型零件，可通过控制手柄的转动扭矩调整夹紧力，避免夹紧力过大导致工件变形，双螺杆的同步进给特性也能保证薄壁件夹持时受力均匀，不会出现单侧翘起、装夹歪斜的问题。
