车用CNG插孔连接固定结构设计

　　该结构主要应用于压缩天然气动力车辆的燃气供给系统中，承担气路快速对接、接口密封防护以及部件本体固定的核心作用，是车载燃气系统中实现加气操作与气路通断控制的关键连接部件。从实际装车场景来看，该部件通常布置在车辆侧围加注口附近的车身安装位上，需要兼顾加气操作的便捷性、行车过程中的抗振稳定性以及长期使用的密封可靠性，避免燃气泄漏风险。

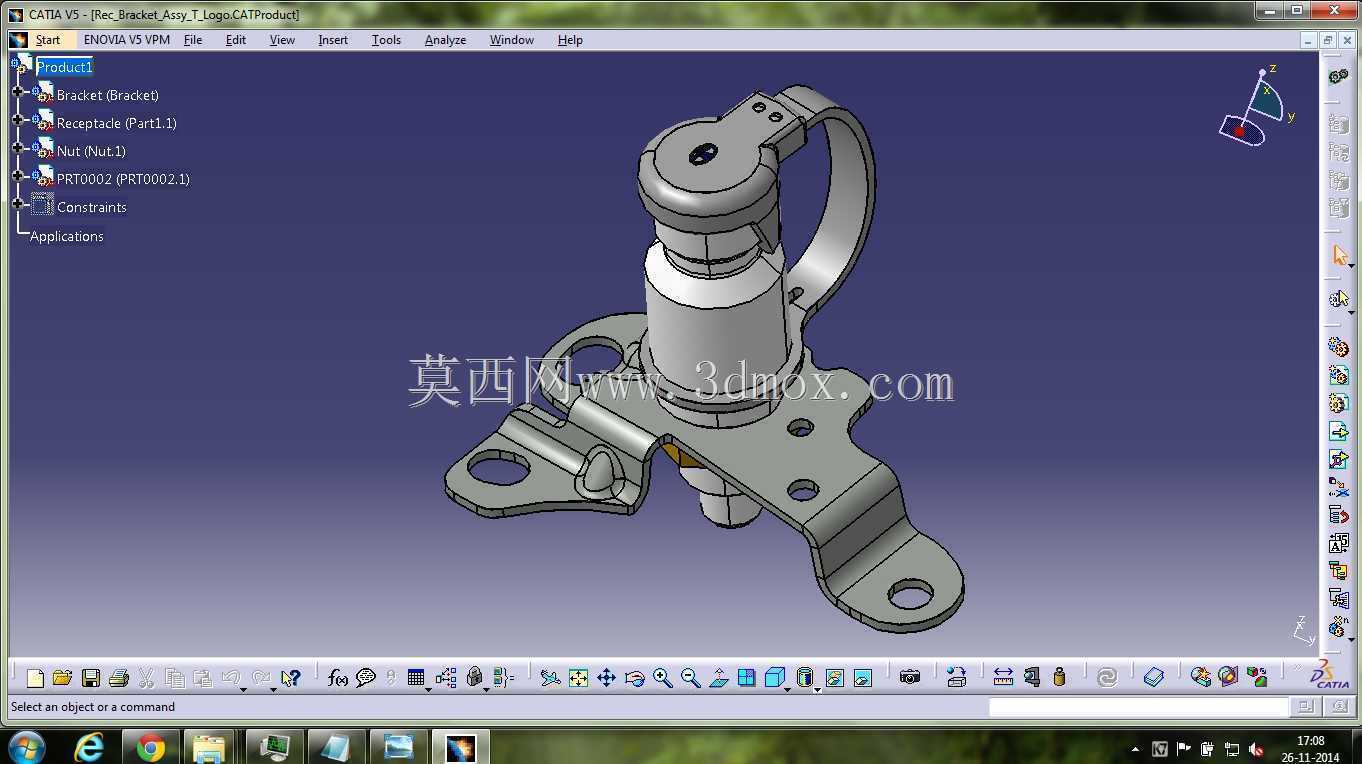

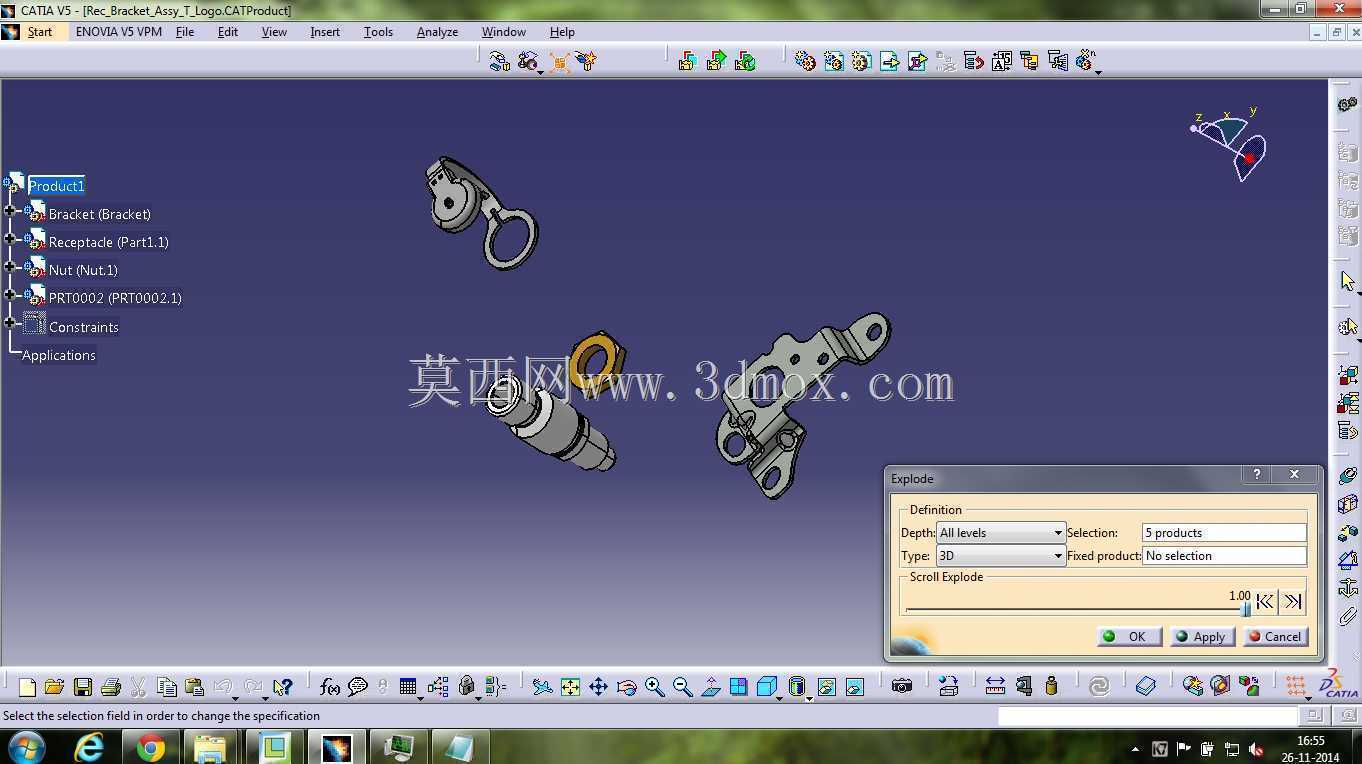

　　设计过程中首先考虑了操作人机工程，顶部的插拔接口采用带环形锁止扣的结构，加气枪插入后可通过锁止结构实现轴向限位，防止加气过程中压力波动导致枪头脱出；接口下方的主体段做了阶梯式变径设计，既匹配内部密封件的安装槽位，也为锁止机构的运动预留了足够空间，同时减少了不必要的材料堆积，控制部件整体重量。侧面的抱箍式固定环与底部的安装支架为一体化成型结构，省去了额外的拼接装配工序，三个安装孔位呈三角形分布，分别对应车身钣金上的三个预装螺柱，安装时可直接对位挂装后打紧固定螺母，装配效率较高，同时三角形的安装布局也能抵消行车过程中来自不同方向的振动载荷，避免长期使用后连接松动。

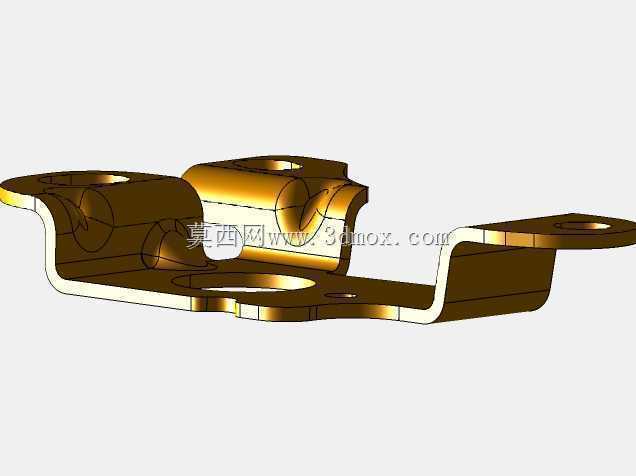

　　安装边界方面，底部支架的三个安装孔中心距按照主流商用车、乘用车燃气加注位的通用安装尺寸设计，孔位周边做了翻边加强处理，避免打紧螺母时支架板面变形；主体部分的外径尺寸控制在合理范围内，与周边车身覆盖件预留了足够的安全间隙，不会出现干涉问题。密封结构上，接口内部预留了多层O型圈安装槽，可适配不同压力等级的密封需求，在-40℃到120℃的车载工作温度区间内都能保证密封性能，不会因温度变化出现密封失效。

　　建模过程中对所有安装配合面都做了公差适配设计，安装孔位预留了装配调整余量，可抵消车身钣金的制造公差，降低现场装配的对位难度；支架部分的折弯圆角按照冲压工艺要求设置，避免加工过程中出现应力集中开裂的问题，整体结构在满足强度要求的前提下尽可能做了轻量化处理，减少不必要的材料消耗。
