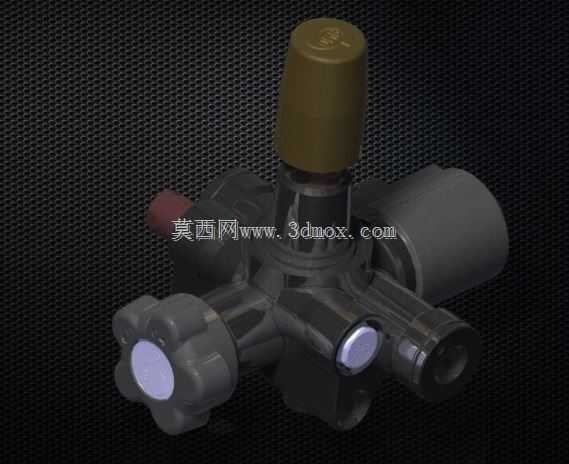

莱拉CV1/4NPT自动钢瓶阀结构设计

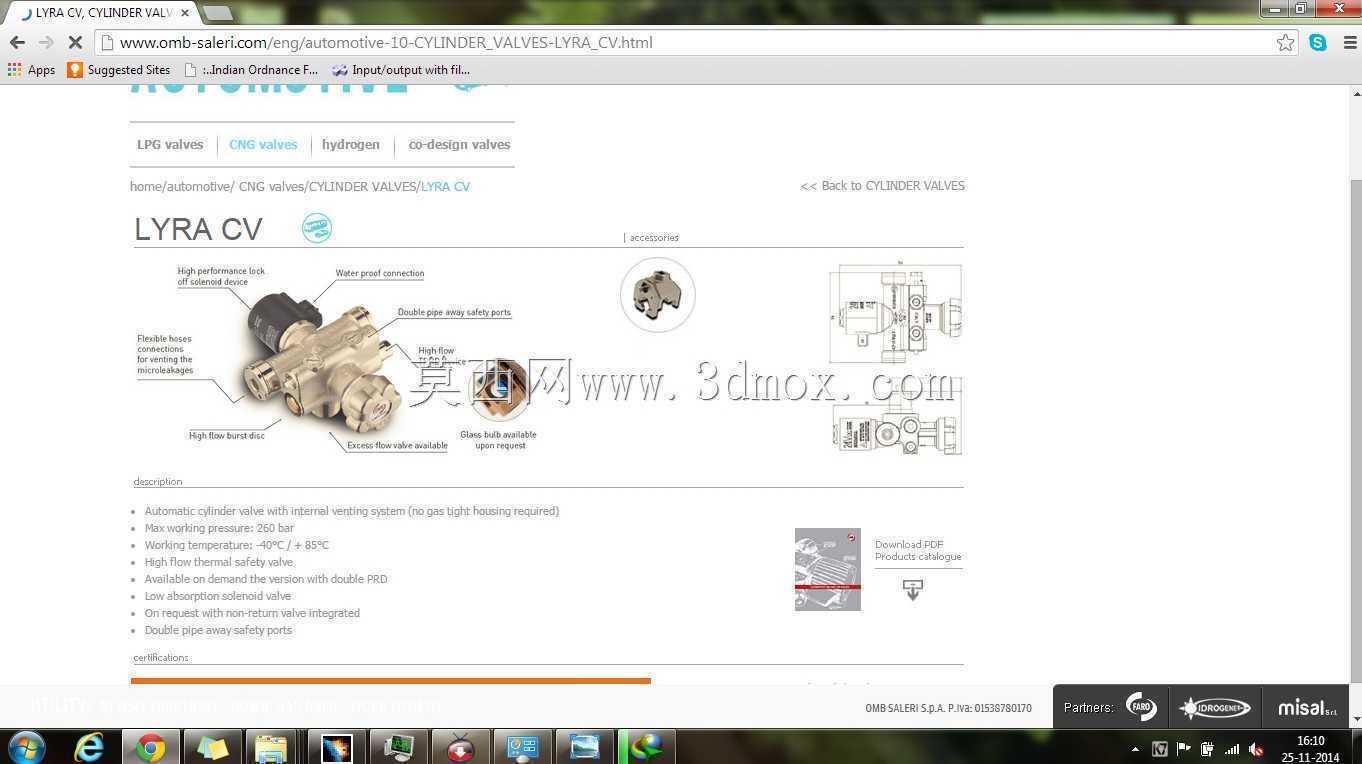

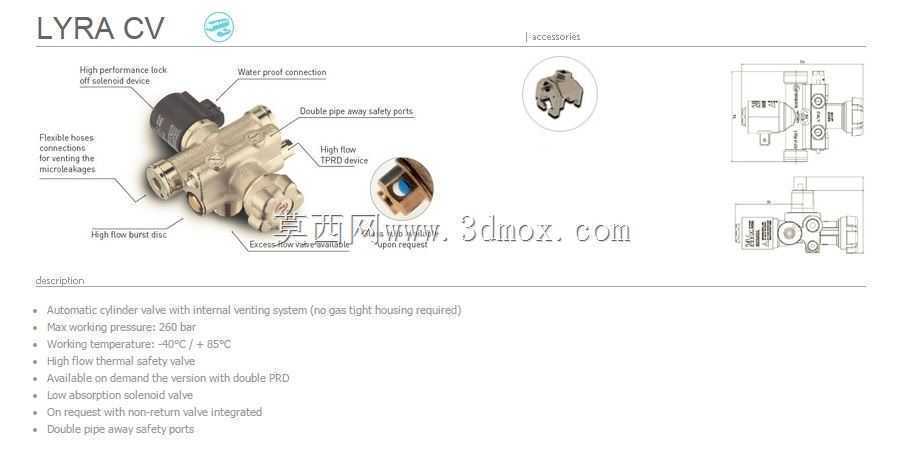

　　在工业气体充装、存储及输送环节，钢瓶作为高压介质的核心承载容器，其配套阀件的可靠性直接决定整套系统的运行安全，这款带内部通风结构的自动钢瓶阀，正是针对高压工况下的密封冗余、安全泄放及功能集成需求开发的结构方案。不同于常规钢瓶阀依赖外部气密壳实现泄漏防护的设计，这款阀件将通风通路集成在阀体内部铸造成型的流道中，当阀杆密封副出现微量介质泄漏时，泄漏气体会顺着内部通风道直接导向指定的安全泄放区域，不会在阀腔内部积聚形成压力隐患，也省去了额外加装外部气密壳体的装配工序，能有效压缩阀件整体的径向安装尺寸，适配更多安装空间受限的钢瓶布置场景。从功能配置来看，这款阀件的额定工作压力覆盖260巴的高压工况，适用的环境温度跨度从-40℃到85℃，

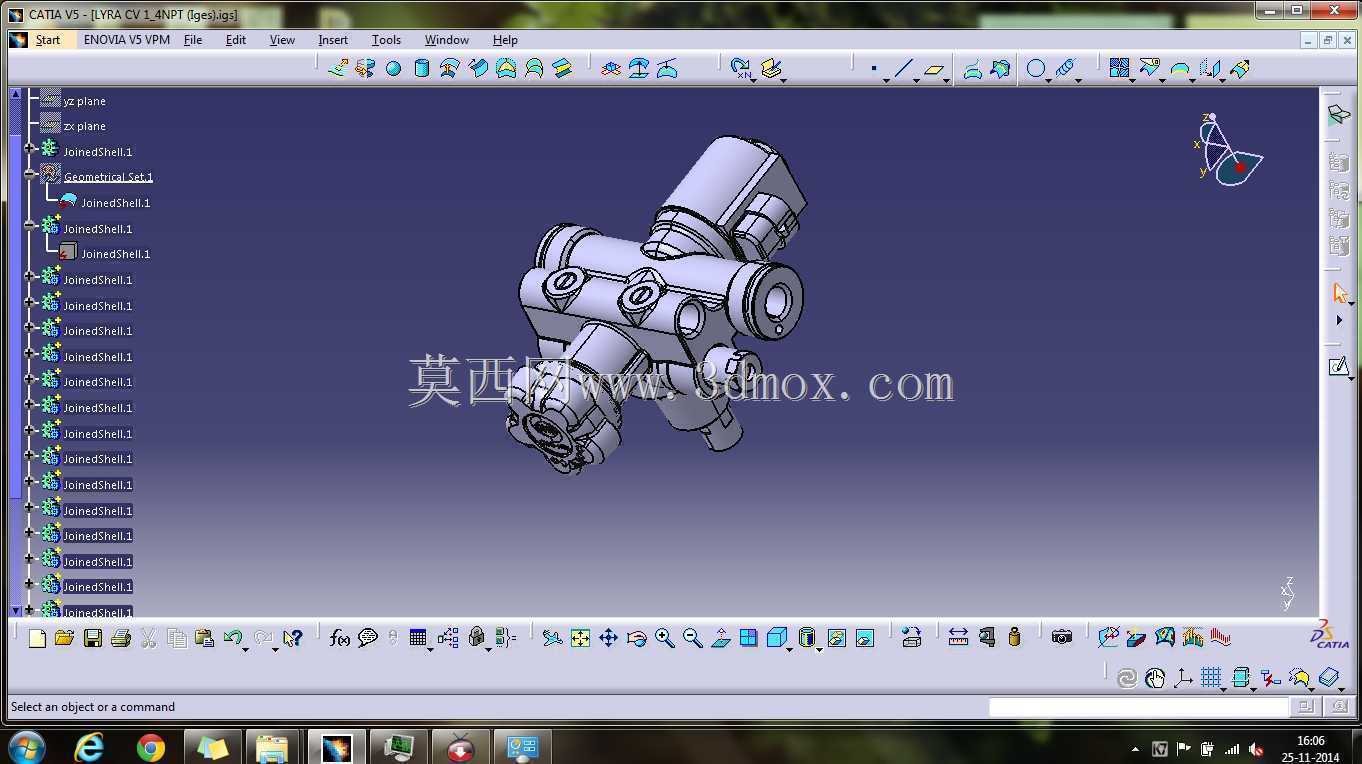

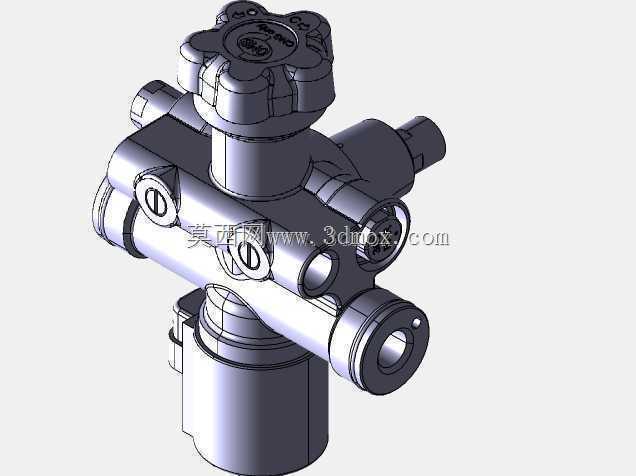

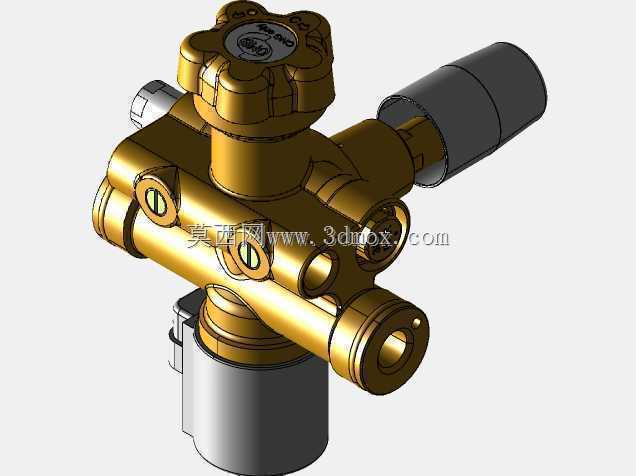

　　能满足常规工业气体、低温液化气体等多类介质的存储使用需求，阀体上集成的高流量热安全阀，可在环境温度异常升高导致瓶内压力骤升时自动开启泄放，避免钢瓶超压爆炸的风险。设计阶段预留了双低吸收电磁阀的选配安装接口，用户可根据自动化充装、远程控气的实际需求直接加装对应型号的电磁阀，无需对阀体本体进行二次加工；同时阀体还集成了止回阀结构与双管安全端口，止回阀可防止下游管路介质倒灌进入钢瓶污染瓶内介质，双安全端口则可同时接入压力检测、泄放管路两类外接组件，减少外接三通接头的使用，降低管路连接点的泄漏概率。从建模细节来看，整个阀体采用多通式集成布局，各个接口的螺纹规格、安装端面的密封槽尺寸、阀杆的行程限位结构都按照实际加工装配要求做了还原，

　　内部通风道的走向避开了主流道的高压承压区域，不会削弱阀体的结构强度，各个外接部件的安装边界都做了干涉检查，确保实际装配时电磁阀、安全阀、外接管路等部件不会出现安装碰撞，可直接用于阀件的结构验证、装配模拟以及配套钢瓶的管路布局设计参考。
