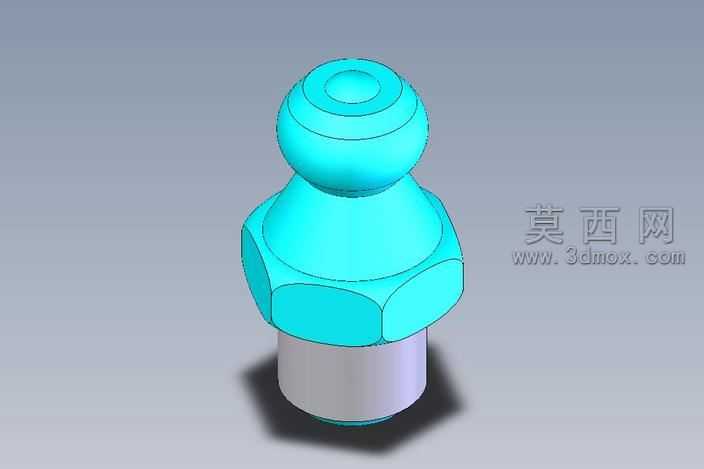

M6规格球头铰接式注油嘴结构设计

本作品为M6规格球头铰接式注油嘴的三维参数化设计成果，建模阶段采用自底向上的建模逻辑，首先完成底部外螺纹连接段的特征构建，严格遵循M6公制螺纹的标准参数，通过螺旋线扫描切除生成精准的螺纹牙型结构，保证螺纹段与对应安装螺孔的配合公差符合通用五金配件的装配要求。中部六角拧动结构采用对称拉伸切除的方式构建，六个受力面的平面度、相邻面夹角均严格控制在标准公差范围内，适配常规扳手的拧动操作需求，避免安装过程中出现滑棱、受力不均的问题。上部球头铰接结构是本设计的核心功能部分，通过回转特征生成完整的球面轮廓，球面的圆度、表面粗糙度参数均按照润滑接头的铰接活动要求设定，保证注油过程中接头可在一定角度范围内灵活转动，适配不同安装空间的注油操作需求。顶部注油接口采用阶梯式回转结构，设置有与注油枪枪头匹配的密封贴合面，保证注油过程中的密封性能，避免润滑脂渗漏。材质设计阶段，针对注油嘴的使用场景，主体结构选用镀锌钢材材质，表面设置均匀的镀锌层质感，既呈现出五金配件的金属哑光质感，也能体现零件的防锈性能；渲染阶段采用工作室均匀布光方案，通过主光源、辅助光源、轮廓光的搭配，清晰呈现零件各部分的结构轮廓，六角面的棱边、球面的曲面过渡、螺纹段的牙型细节都通过光影变化得到清晰展现，同时添加柔和的地面阴影增强模型的真实感。设计过程中充分考虑零件的加工工艺性，所有棱边均设置有符合加工要求的微小倒角，避免加工过程中出现应力集中，也去除锐边保证安装使用的安全性；各段结构的衔接处采用平滑过渡设计，既保证零件的结构强度，也适配冷镦、车削等常规五金零件加工工艺，降低批量生产的加工难度。整体结构紧凑，各功能段的尺寸比例经过反复校核，既满足润滑注油的功能需求，也保证零件安装后不会与周边结构产生干涉，可直接应用于各类机械设备的润滑点位加装、替换场景。
