立式剖分式带座轴承安装支座结构

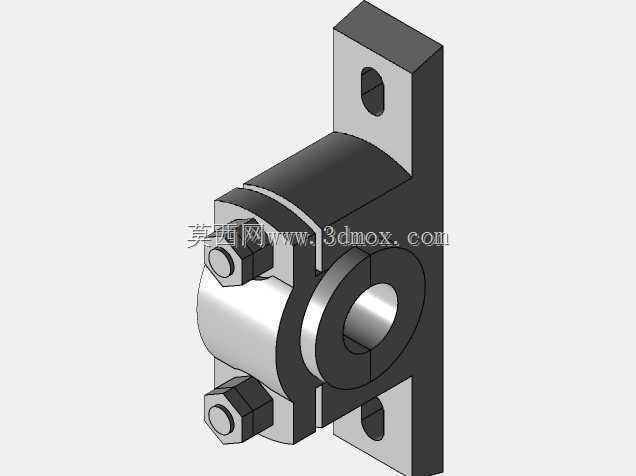

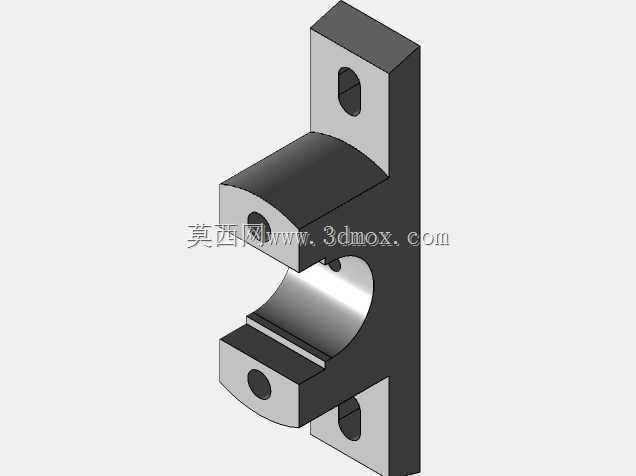

　　这类带安装立板的剖分式轴承支座，多用于输送线辊筒支撑、小型传动机构转轴定位、轻工设备辅机传动端固定场景，安装面与转轴轴线平行，垂直于安装孔中心线的布局，能让转轴在运转时保持稳定的径向定位，抵消传动过程中产生的径向载荷，避免轴系出现窜动或偏摆。从结构设计来看，采用上下剖分的壳体结构，上盖与底座通过两侧的螺栓副锁紧，这种设计的核心优势是后期维护时无需拆卸轴端的传动轮、联轴器等部件，只需松开锁紧螺栓即可取出轴承内圈与轴组件，大幅降低设备维保的拆装工作量，尤其适合安装空间紧凑、轴端连接部件较多的传动工位。安装立板上开设的两个长圆形安装孔，预留了一定的位置调整余量，现场安装时可以根据轴系的实际对中需求微调支座的固定位置，

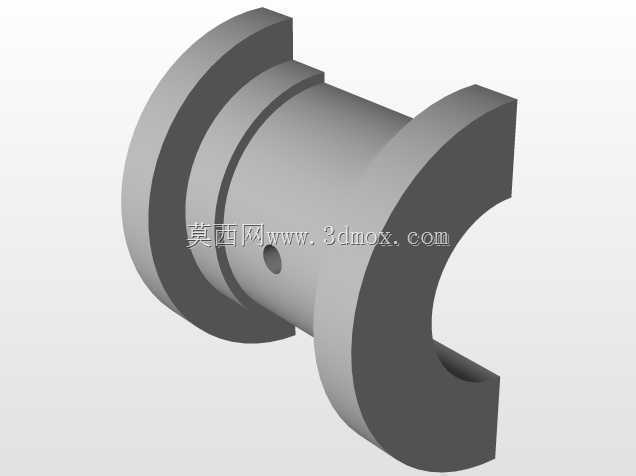

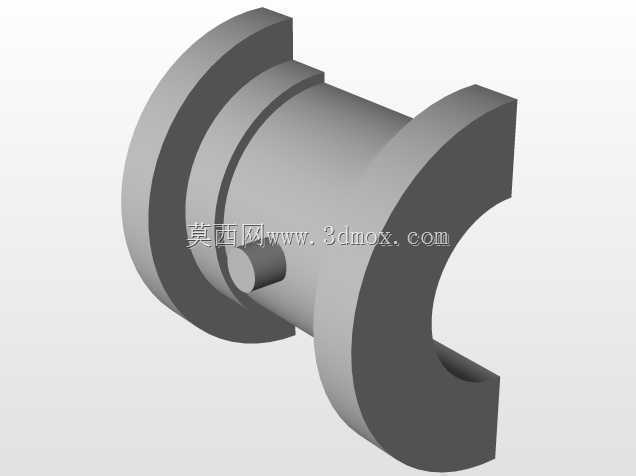

　　补偿机架加工带来的位置误差，降低对机架安装孔位的加工精度要求。支座的轴承容纳腔为标准圆柱孔，适配带外圈的标准滚动轴承，可根据实际载荷需求选配深沟球轴承、圆柱滚子轴承或是外球面轴承，腔体内预留的润滑脂存储空间，能在轴承运转时持续提供润滑介质，减少日常补脂的频次，上下壳体的结合面做了贴合精度处理，能阻挡外界粉尘、切削液等杂质进入轴承腔，避免轴承滚动体出现磨粒磨损，延长轴承的使用寿命。整体结构的外形轮廓方正，没有多余的外伸结构，安装时所需的周边操作空间小，立板背面为全平面贴合结构，与设备机架的安装面贴合后能保证足够的连接刚性，避免支座在重载运转时出现晃动。两侧的锁紧螺栓采用六角头标准件，通用拆装工具即可完成锁紧操作，无需配备专用工装，

　　轴承腔的同轴度在设计时严格控制在公差范围内，保证轴系安装后不会出现别劲、卡滞的问题，适配转速不超过3000rpm的中低速传动场景，能承受中等强度的径向载荷，部分工况下也可承受较小的轴向载荷，是中小型传动设备中十分常用的轴系支撑部件。
