三轴罐式半挂液体运输装备结构设计

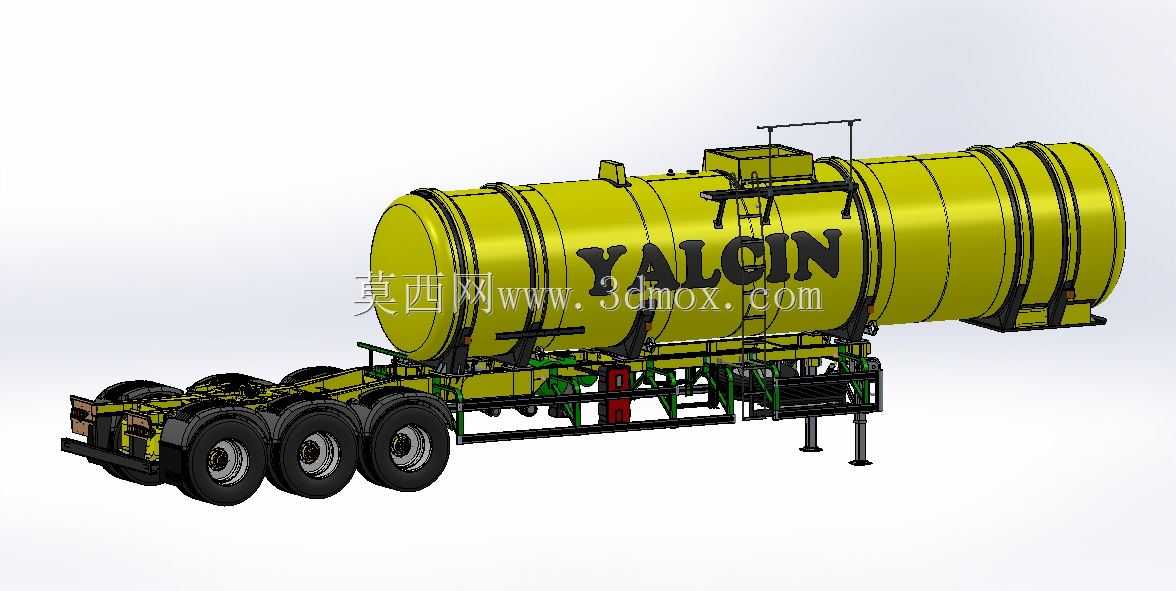

　　这款罐式运输半挂主要面向中长途液态物料公路转运场景，适配普通干线公路、厂区内部硬化道路的通行条件，可匹配主流重载牵引车头完成挂接作业，承担燃油、液态化工原料、非腐蚀性工业流体的干线运输任务，也可根据罐体材质调整适配食品级液态物料的转运需求。从结构设计逻辑来看，整体采用三轴行走机构布局，单轴双胎的配置兼顾了重载承载能力与转弯通过性，车架采用边梁式承载结构，罐体通过底部多组鞍座与车架固定连接，避免运输过程中罐体受交变载荷出现焊缝疲劳开裂的问题。罐体主体采用圆柱形变截面设计，两端采用标准椭圆封头结构，相比方形罐体可大幅降低内部液体晃动对行驶稳定性的影响，同时提升罐体自身的承压能力，罐体顶部设置操作走台与防护栏杆，

　　配套爬梯连通地面与顶部操作区，方便作业人员完成装卸料口操作、罐体日常检查等作业，罐体侧面设置多道环形加强筋，既可以提升罐体的结构刚度，也能在发生侧面剐蹭时起到缓冲防护作用，避免罐体直接受撞击出现破损泄漏。行走系统配置了多片式钢板弹簧悬架，适配重载工况下的减震需求，支腿布置在车架前部靠近牵引销的位置，在脱挂状态下可支撑整车保持水平稳定，避免罐体前倾失稳。管路系统沿车架底部布置，预留了装卸料接口的安装位置，可根据运输介质特性选配不同口径的阀门与快接接头，制动系统的气路管线沿车架内侧排布，避免行驶过程中被飞溅的碎石击打破损。设计过程中重点校核了整车的轴荷分配，满载状态下牵引销处载荷与三轴轴荷均符合公路货运车辆的限值要求，

　　整车外廓尺寸满足常规道路通行的限高限宽要求，转弯半径适配普通等级公路的路口转弯条件，罐体容积匹配常见的液态物料运输额定载荷，避免出现超载问题。车架尾部设置了防撞护栏，可在发生追尾事故时吸收撞击能量，减少对罐体的直接冲击，侧面防护栏则可避免小型车辆、非机动车卷入车底，提升道路行驶的安全性。
