带输送线的并联分拣拾取工作站设计

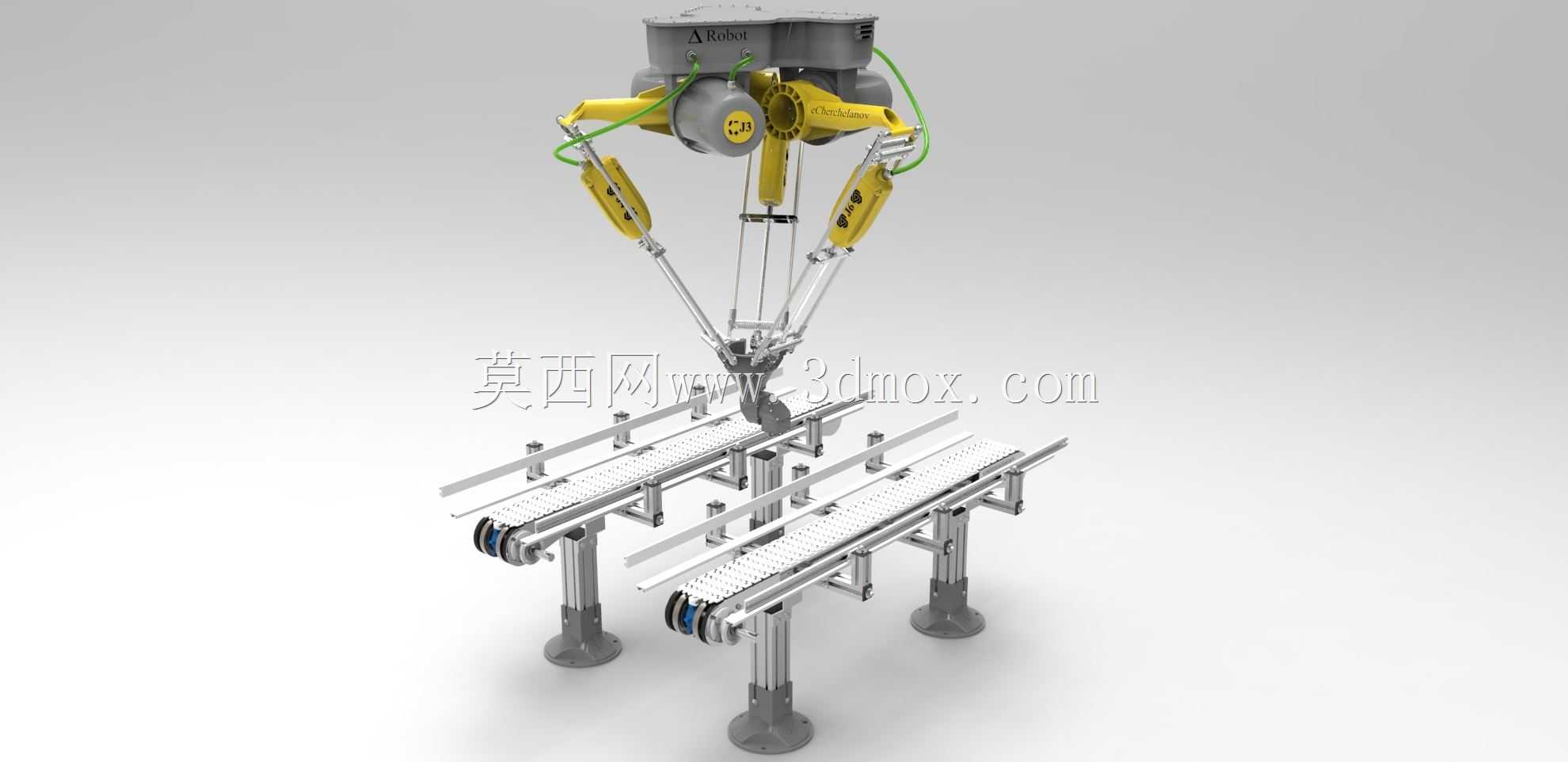

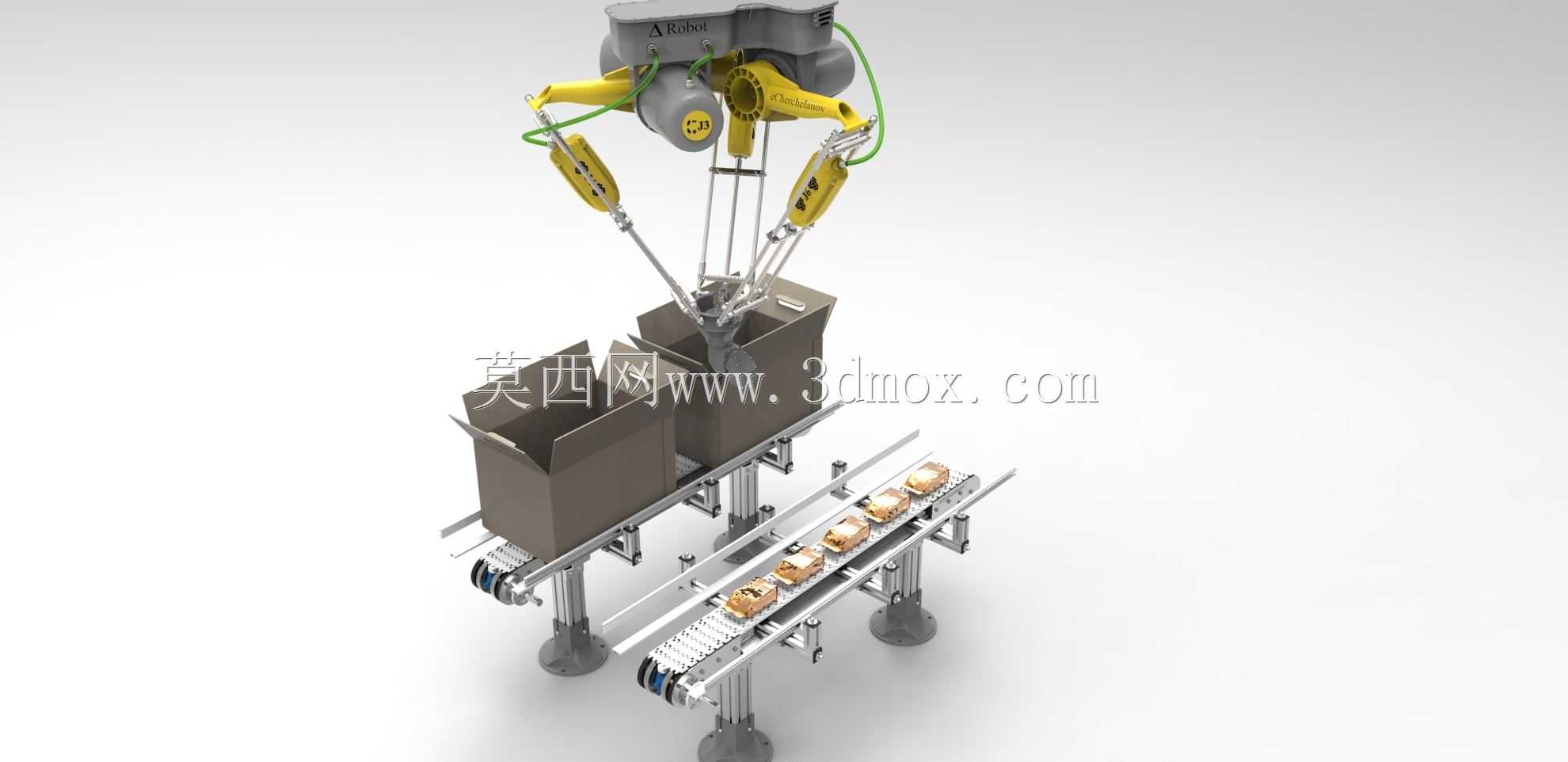

　　这套并联拾取设备的设计初衷，是匹配快消品包装段的高速分拣装箱需求，常见于烘焙食品、袋装日化、小型电子配件的后道包装工序，替代传统人工完成输送线上来料的快速抓取、定位装箱动作，整线节拍可适配每分钟120-180件的来料速度，远高于常规人工分拣的效率阈值。设计初期首先锚定了安装边界的约束：顶部并联机构的安装法兰需匹配车间现有吊顶或机架的安装孔位，主体悬挂安装后，静平台底部距离输送线工作面的高度预留1100mm操作空间，动平台末端拾取环的最大作业覆盖半径为800mm，可同时覆盖两条平行布置的来料输送线与侧边的两个纸箱装箱工位，无需额外增设移位机构即可完成跨线取料。结构设计上，三组伺服驱动臂采用碳纤维轻量化杆件搭配关节处的免维护深沟球轴承，

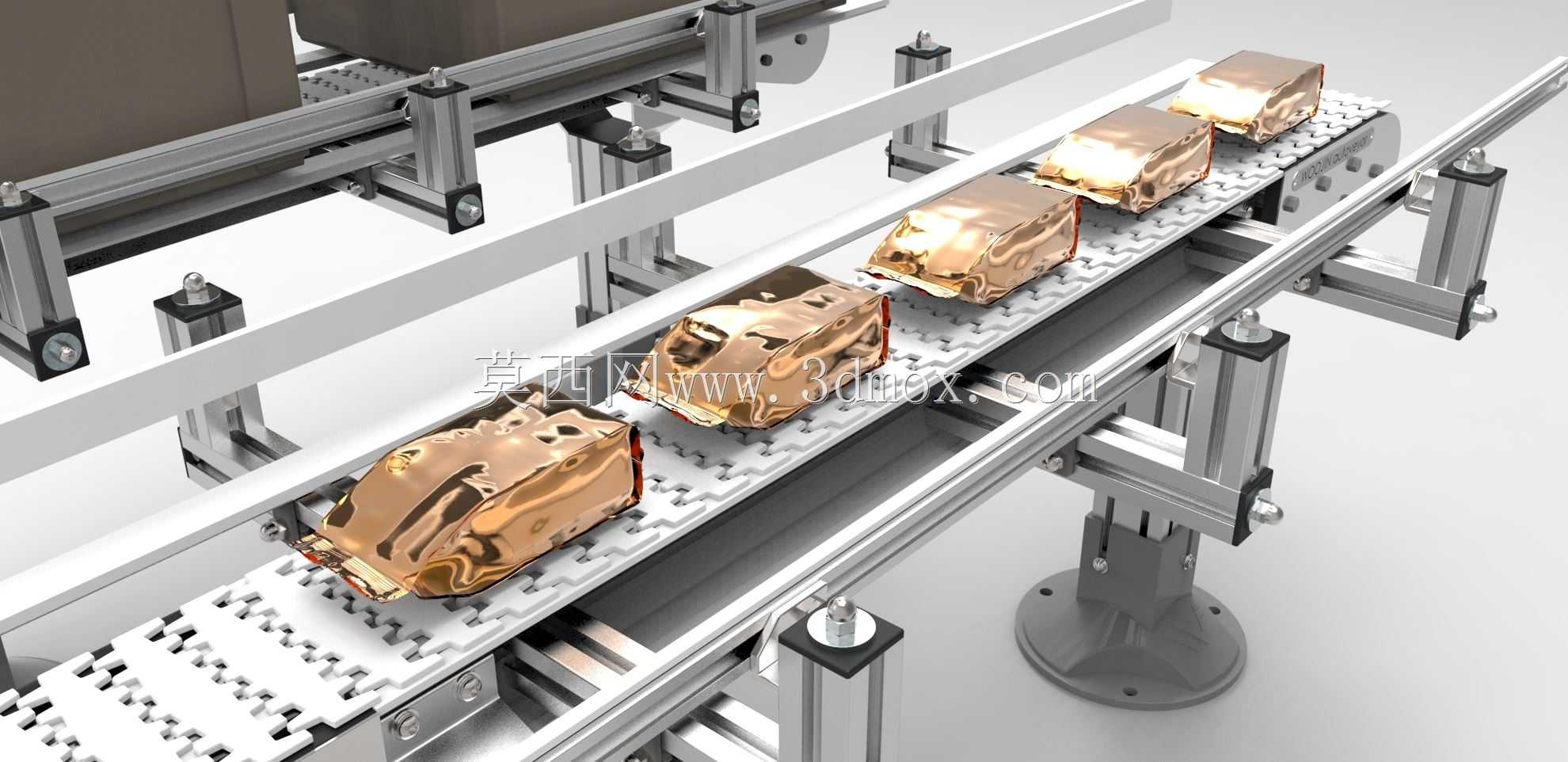

　　降低运动惯量的同时保证重复定位精度控制在±0.5mm以内，末端执行器预留了快换接口，可根据拾取物料的特性更换真空吸盘、夹指或柔性抱具，适配不同材质、外形的来料拾取需求。配套的输送线采用铝型材机架搭配食品级PU皮带，线体高度设计为850mm，匹配人工补料、换箱的操作 ergonomic 要求，线体侧边设置的导向条可将来料规整到皮带中心区域，减少视觉定位的计算量，配合顶部的视觉检测模块，可快速识别输送线上来料的位置、角度偏差，将坐标数据实时传输给机器人控制器，修正拾取轨迹。整套设备的机架底部配置可调脚杯与万向脚轮，既可以在固定工位调平锁定，也能根据产线调整需求快速移位，气路、线缆全部采用拖链内置布置，

　　避免高速运动过程中线缆剐蹭或拉扯损坏，动平台处的管线采用螺旋弹簧线预留足够的伸缩余量，满足全行程运动的走线需求。在工况适配层面，设计时考虑了包装车间多粉尘、偶尔有清洁水渍的环境，驱动电机与关节处都做了IP65的防护等级处理，日常清洁可直接用低压水枪冲洗设备外表面，无需担心电路短路问题。装箱工位的定位挡板采用快拆结构，可根据不同规格的纸箱尺寸调整挡板位置，适配从300mm到600mm不同边长的标准瓦楞纸箱，换型时仅需调整挡板位置并在触摸屏内调用对应参数，无需重新校准机器人轨迹，大幅缩短产线换型的停机时间。
