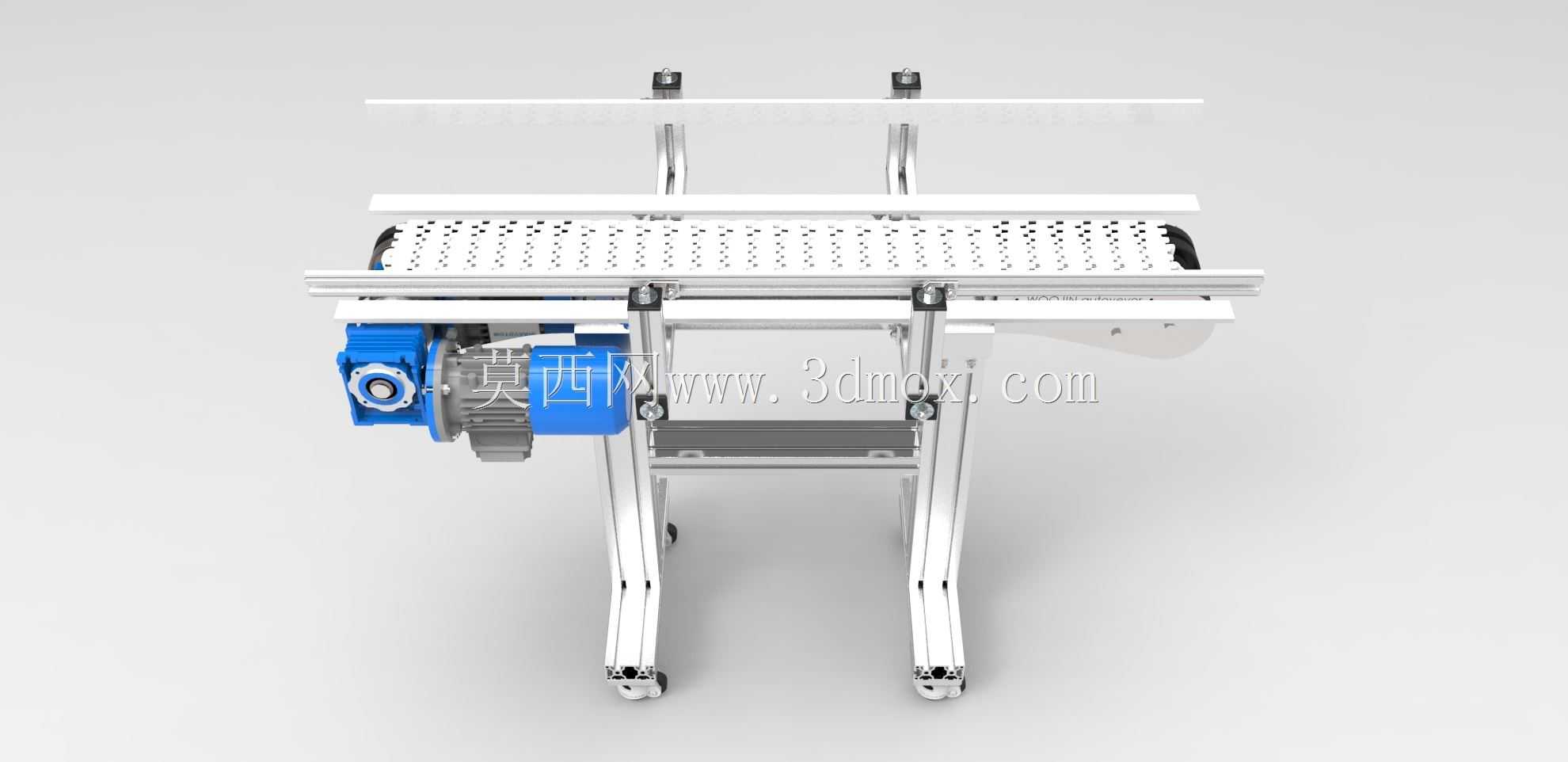

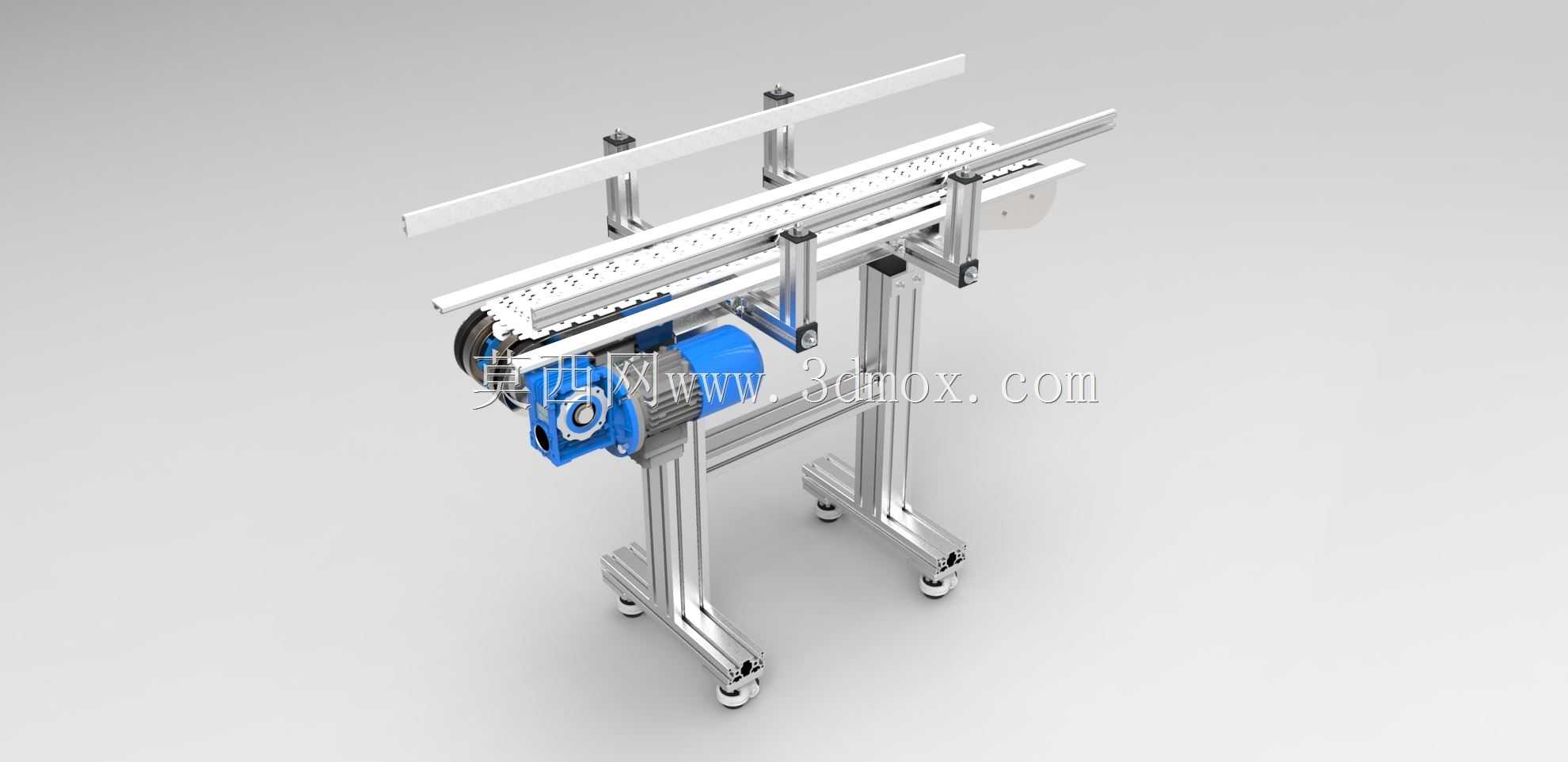

脚轮移动式柔性输送线结构设计

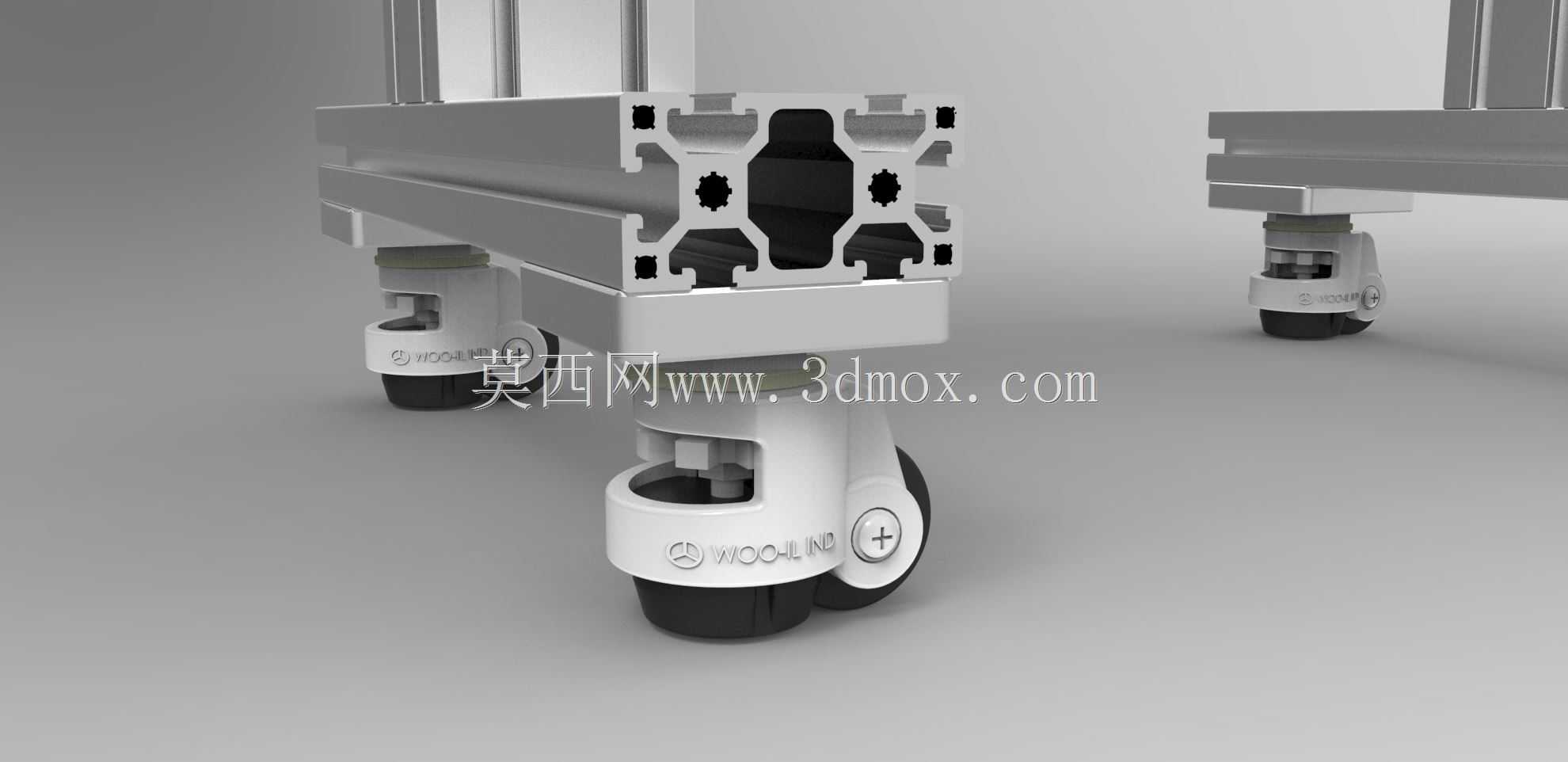

　　这款带脚轮的柔性输送设备，主要面向电子元器件组装、小型汽配零部件分拣、食品包装后段转运等需要频繁调整产线布局的生产场景，区别于固定安装的刚性输送线，它的移动属性可以适配小批量多批次的柔性生产需求，在车间换产、线体临时调整、跨工位物料转运时无需拆解机架，单人即可推动完成位置调整，大幅降低产线重构的时间成本。设备主体采用工业铝型材搭建机架，型材槽口可兼容常规T型螺栓安装，后期加装传感器、挡停机构、扫码支架等附件时无需额外打孔，直接通过槽内螺母锁紧即可，适配多数工厂现有工装的安装标准。底部配置的四个脚轮均带刹车锁定结构，移动到位后踩下刹车即可固定线体位置，避免运行过程中出现移位，脚轮安装座与铝型材支脚采用螺栓刚性连接，

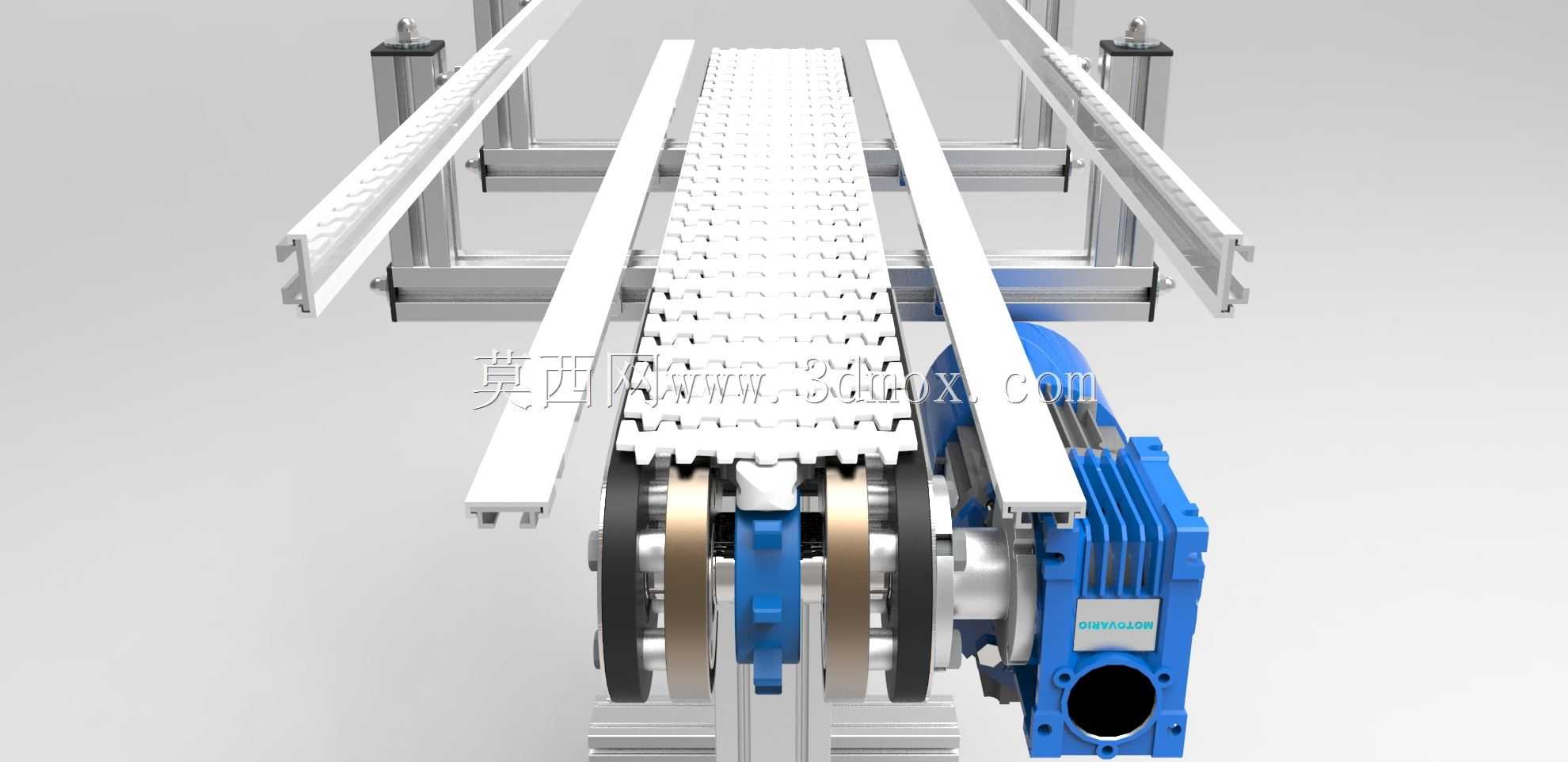

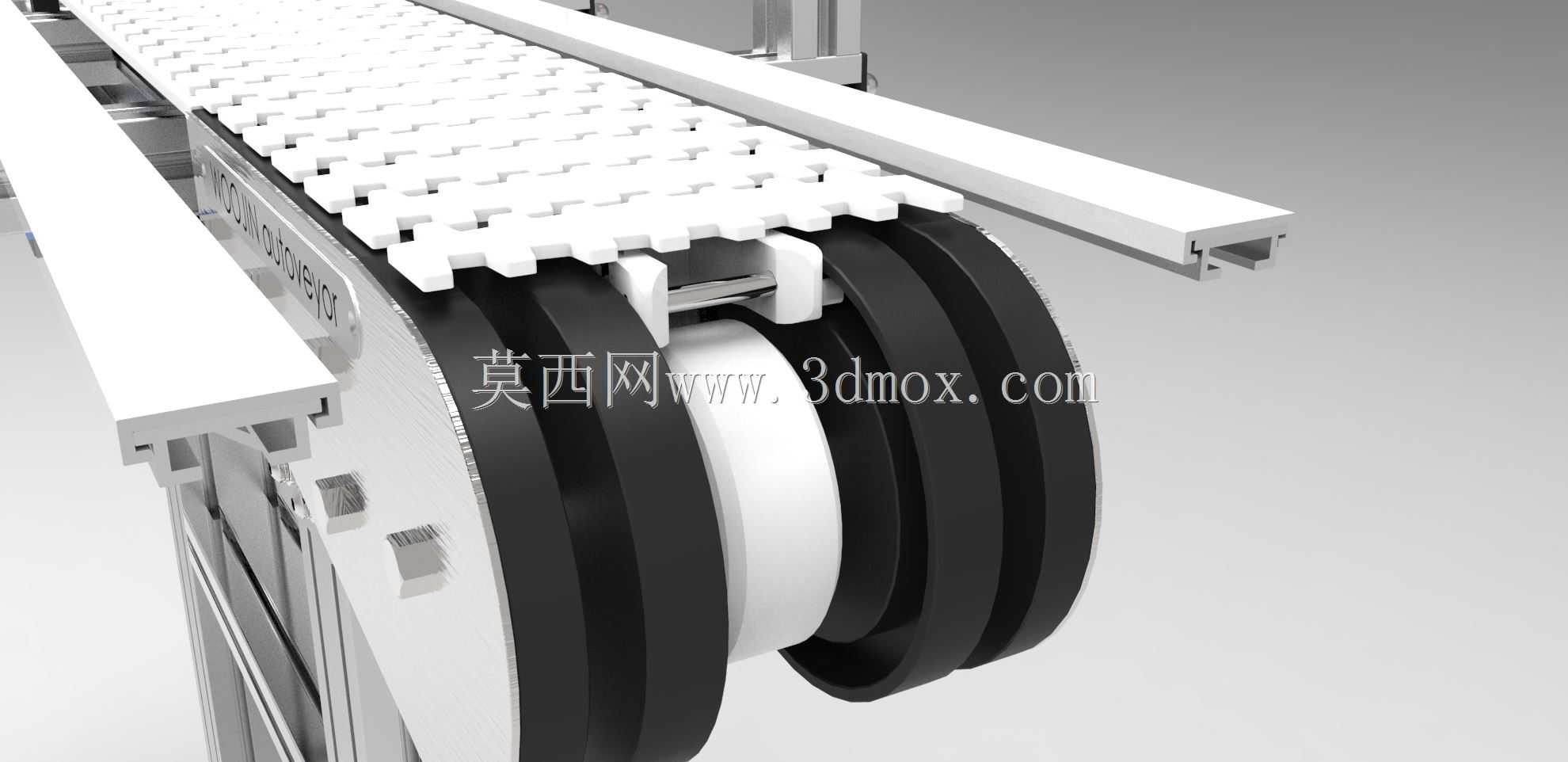

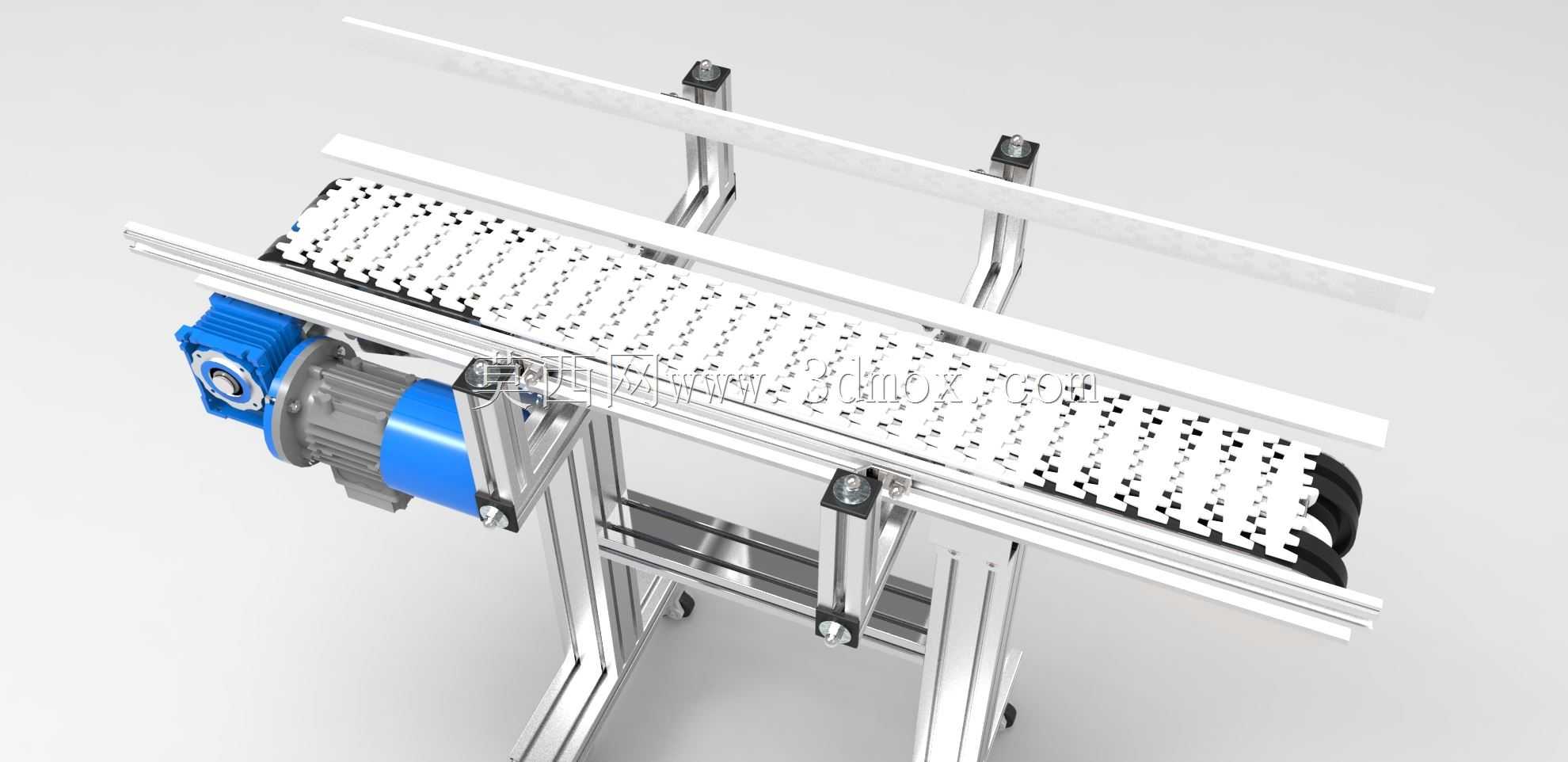

　　支脚底部预留了可调支撑杯的安装位，若需要长期固定工位，可加装支撑杯将脚轮抬离地面，进一步提升运行稳定性。线体的输送面采用柔性链板结构，链板宽度适配小型工件的输送需求，可完成直线段输送，也可根据后期需求加装弯头模块实现转弯输送，驱动端采用集成式减速电机直连主动轴，传动路径短，运行噪音低，日常维护仅需定期检查链板张紧度即可，无需复杂的传动间隙调整。线体两侧的护栏采用可调式安装结构，通过L型支架固定在铝型材横梁上，可根据输送工件的宽度、高度调整护栏的间距与高度，避免工件在输送过程中出现卡滞、掉落的情况，护栏采用光滑的硬质型材制作，不会刮伤工件表面，适配外观要求较高的成品件输送。从安装边界来看，设备整体宽度控制在常规线体的标准范围内，

　　长度可根据实际需求拼接延长，支脚高度可在一定范围内调节，能够对接不同高度的生产设备出料口，无需额外制作过渡接板，驱动电机安装在机架侧下方，不会占用输送面上下的操作空间，方便工人在两侧进行取放件作业。设计过程中优先考虑了模块化组装逻辑，所有零部件均采用标准件拼接，无定制焊接结构，后期更换易损件时可直接采购标准件替换，无需单独加工定制配件，降低了设备的全生命周期维护成本，同时机架的铝型材选型经过承重校核，可满足常规小型工件的输送承重需求，不会出现长时间运行后机架变形的问题。
