63吨垂直提升开式绞车卷筒结构

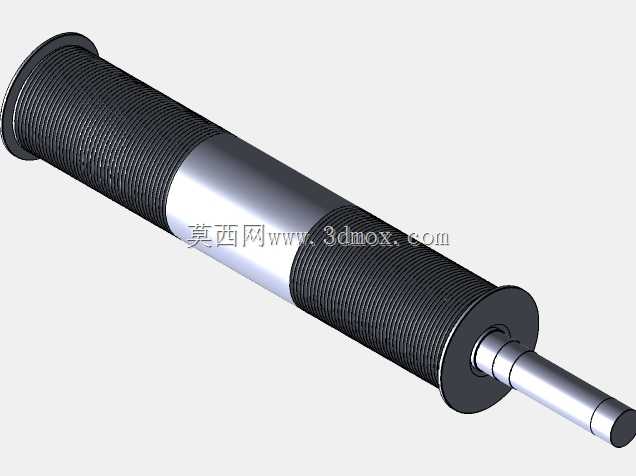

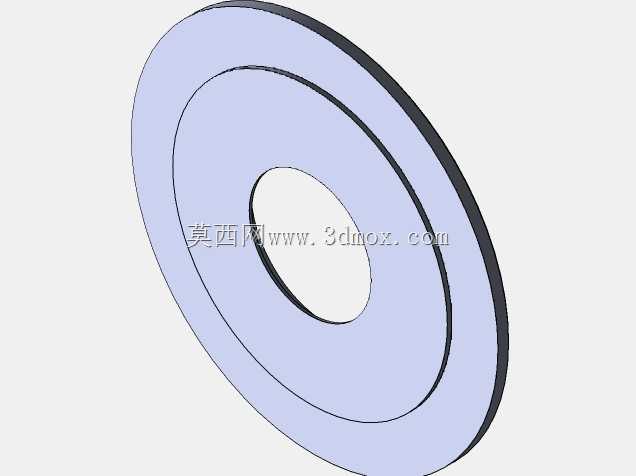

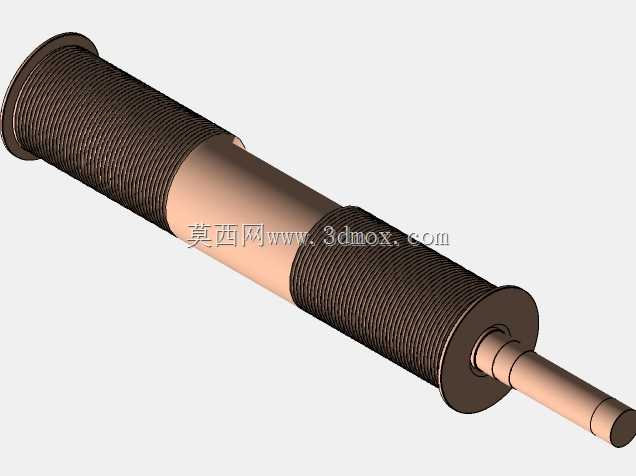

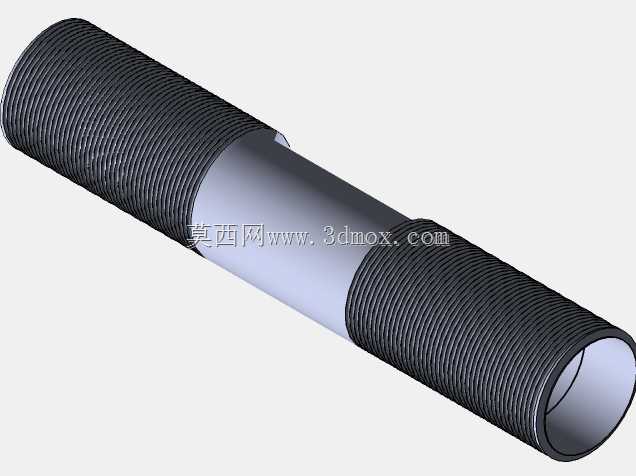

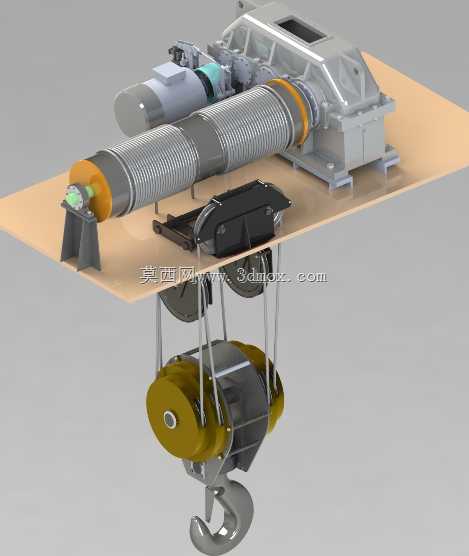

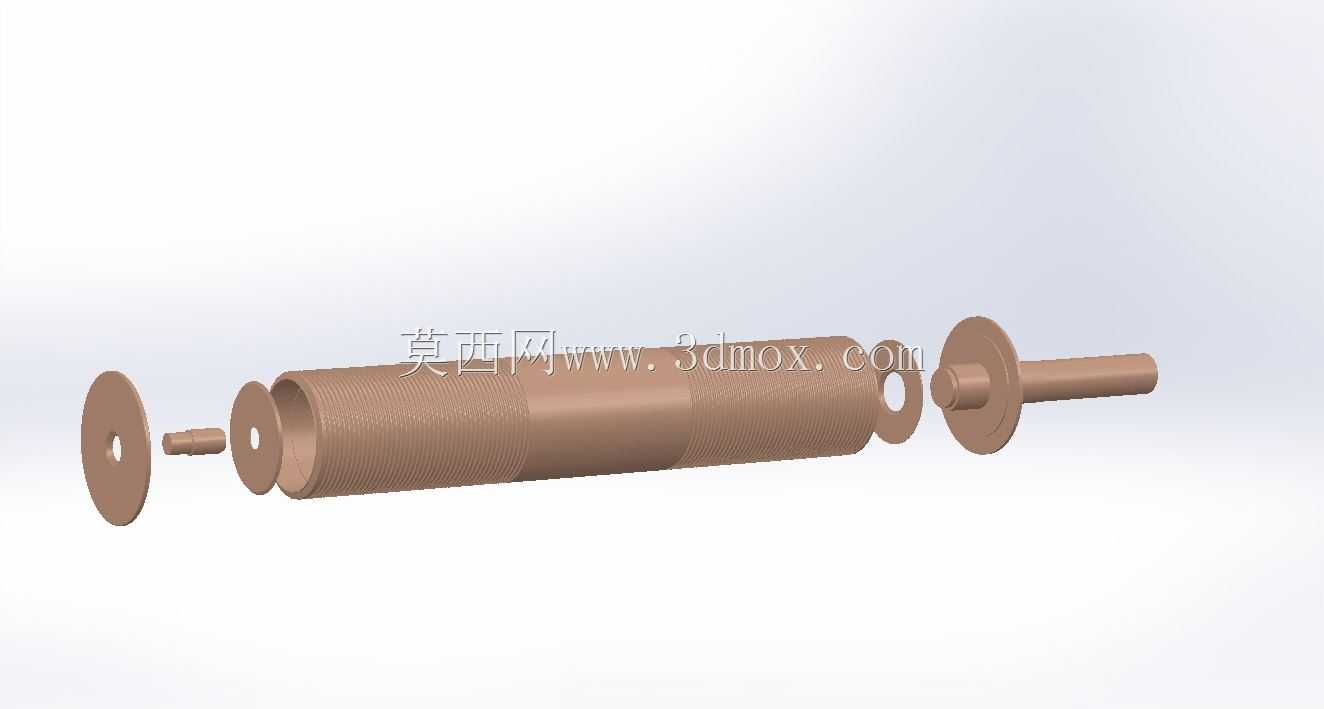

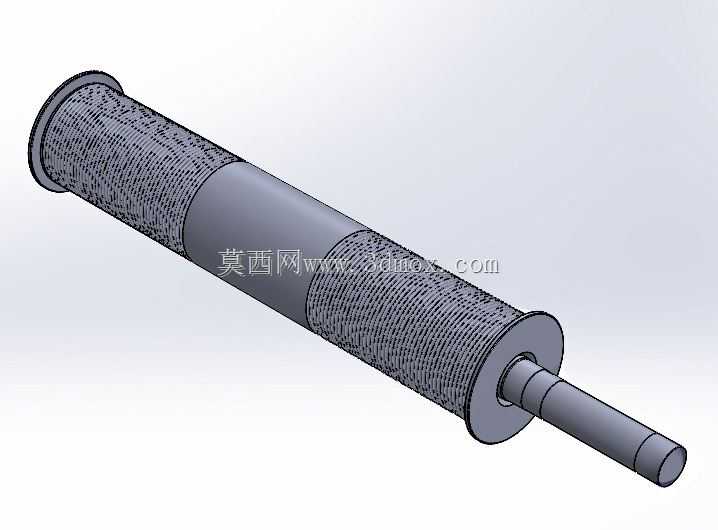

　　这套绞车卷筒结构针对63t额定载荷的垂直提升工况设计，核心解决大吨位起重作业中吊钩漂移的痛点，适配高容量、高精度负载的垂直起吊场景，常见于重型厂房吊装、港口重型货物垂直转运、大型设备安装就位等对起吊对位精度要求严苛的作业环境。从结构设计逻辑来看，卷筒采用多层缠绕的折线绳槽布局，绳槽参数匹配对应直径的起重钢丝绳，能在4/2绕绳倍率下保证钢丝绳排布整齐，避免乱绳、咬绳问题，延长钢丝绳使用寿命，同时卷筒两端设置加高挡边，限制钢丝绳在满绳状态下的轴向窜动，防止脱槽风险。驱动端与减速箱体采用法兰直连的装配形式，取消了传统联轴器的冗余连接结构，既压缩了整体安装的轴向尺寸，也提升了传动效率，减少传动环节的功率损耗。配套的吊钩组采用多滑轮布局，

　　匹配绕绳倍率的受力分配，滑轮组的轴承采用密封式重载滚子轴承，可承受长期重载下的径向与轴向复合载荷，吊钩采用锻造钩头结构，带有防脱棘爪，防止起吊过程中索具意外滑脱。安装边界方面，整套机构的底座采用一体化焊接箱型结构，预留的地脚螺栓孔位可直接匹配标准起重小车的安装基面，无需额外制作过渡安装架，卷筒的中心高度、减速箱输出轴的同轴度公差在设计时已做预调整，现场安装时仅需校准底座水平度即可完成装配，大幅缩短现场调试周期。设计过程中针对垂直提升的受力特性，对卷筒的壁厚、辐板支撑位置做了有限元校核，在满载荷荷冲击工况下，卷筒的径向变形量控制在允许范围内，不会出现绳槽变形导致的排绳紊乱问题，同时减速箱的润滑回路采用飞溅润滑结合导油槽的结构，

　　可在卷筒正反转作业时保证各啮合齿轮与轴承的充分润滑，适配长时间连续作业的工况需求。整套结构的布局充分考虑了日常维护的便利性，制动器、限位装置等易损部件均预留了足够的操作空间，无需拆解主体结构即可完成常规检修与易损件更换。
