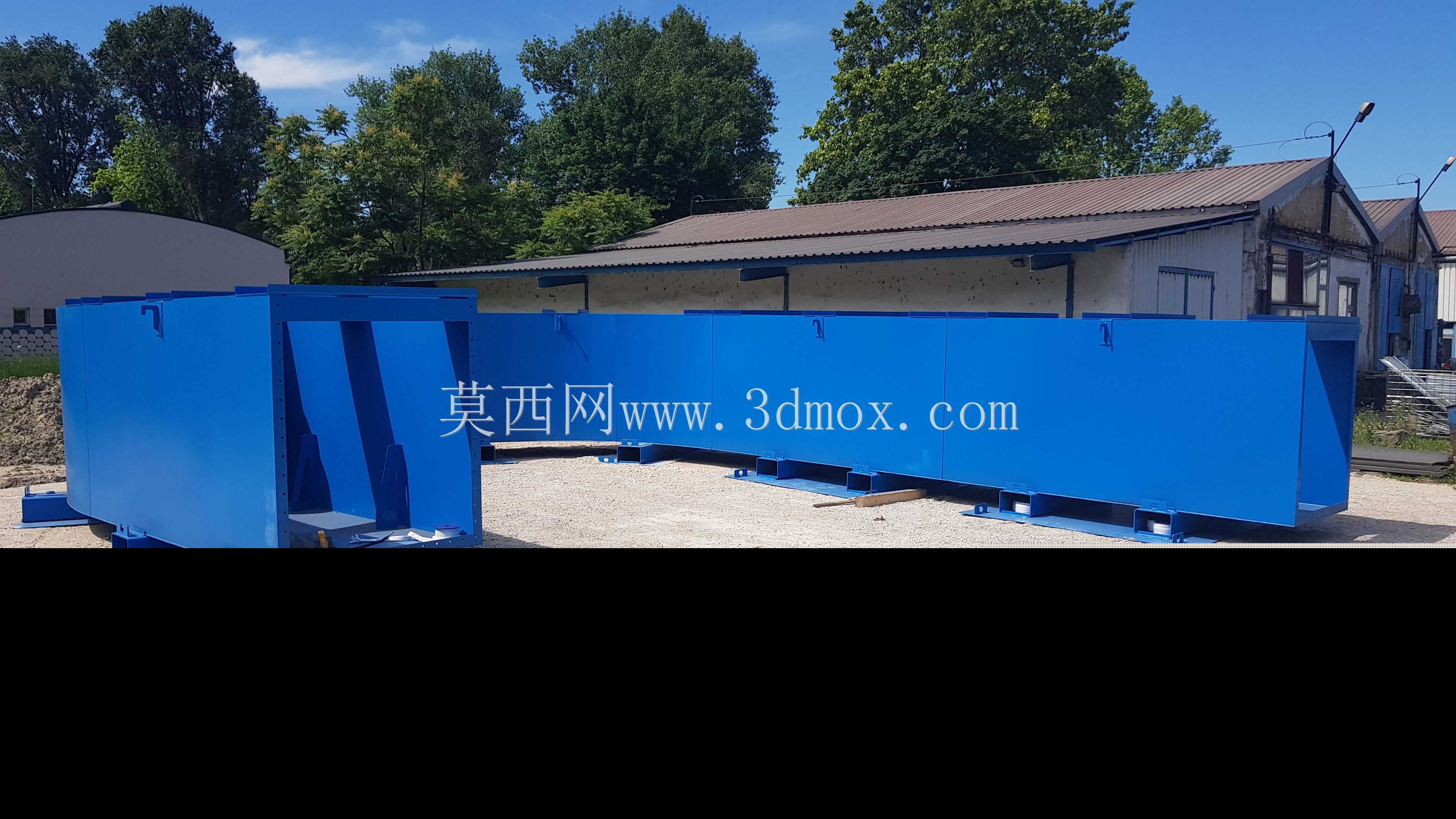

试验箱弧形弯曲段腔体结构设计

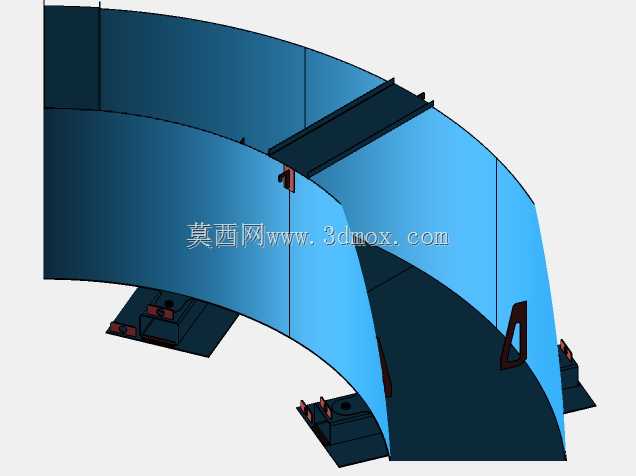

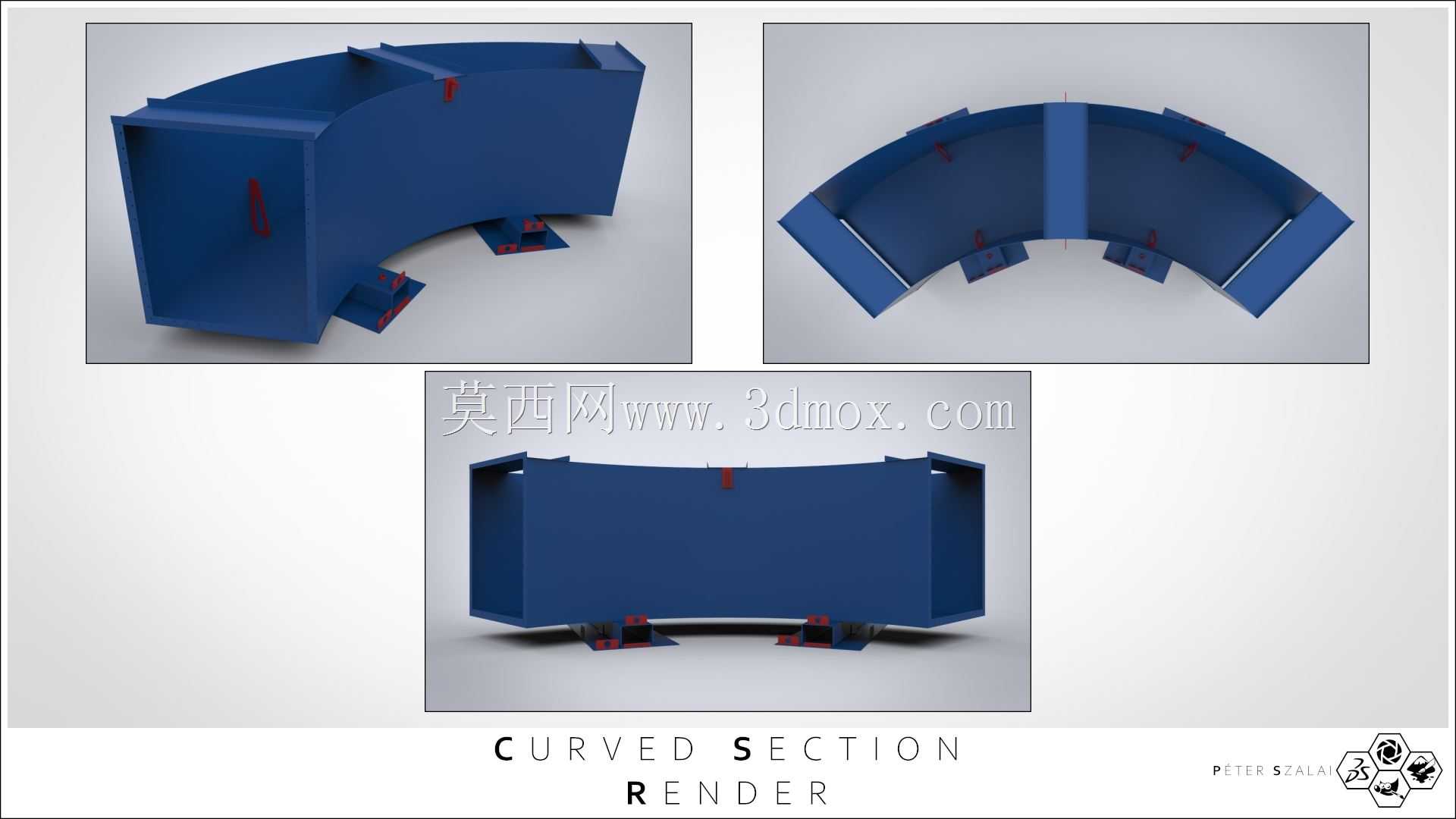

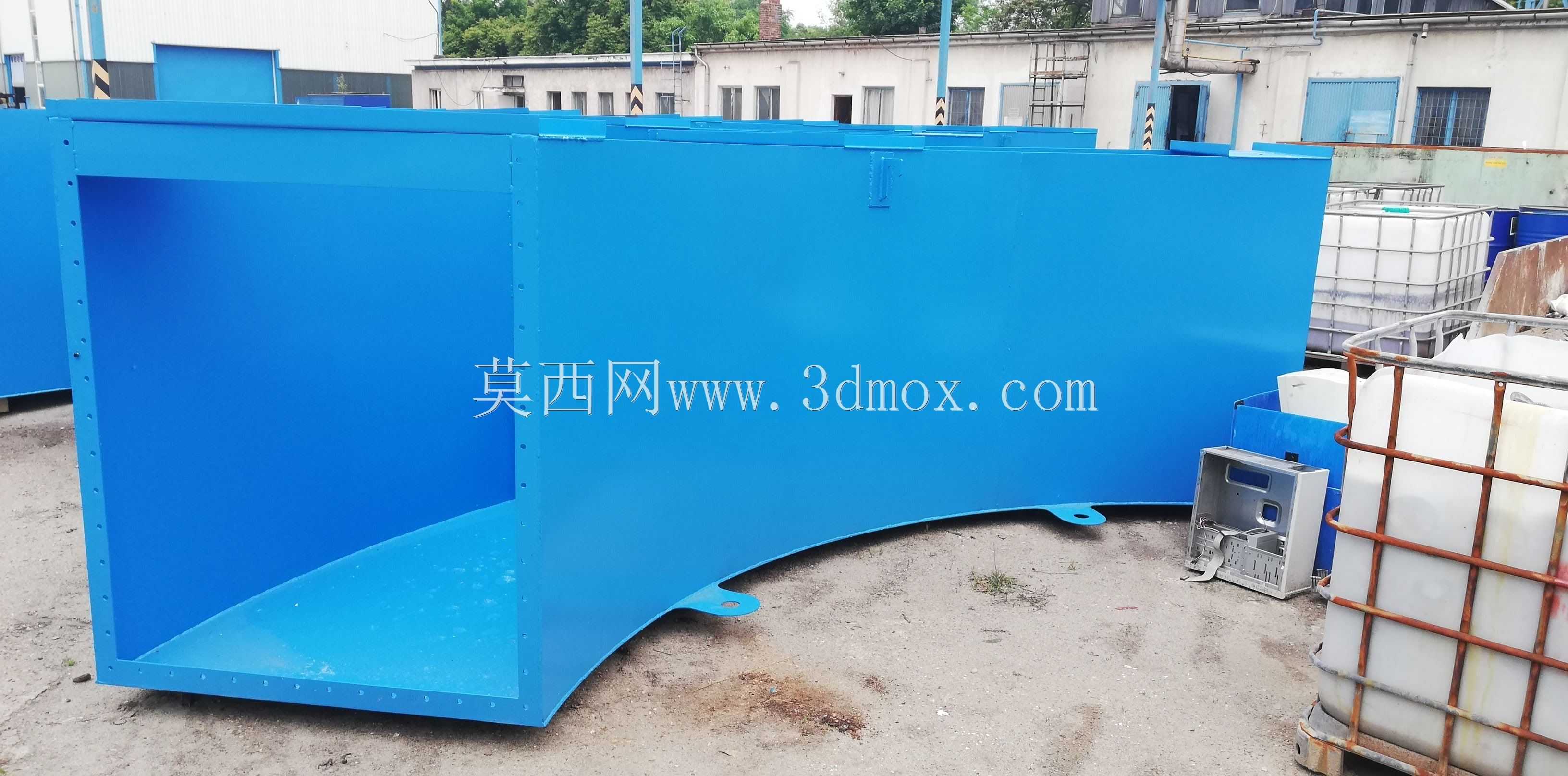

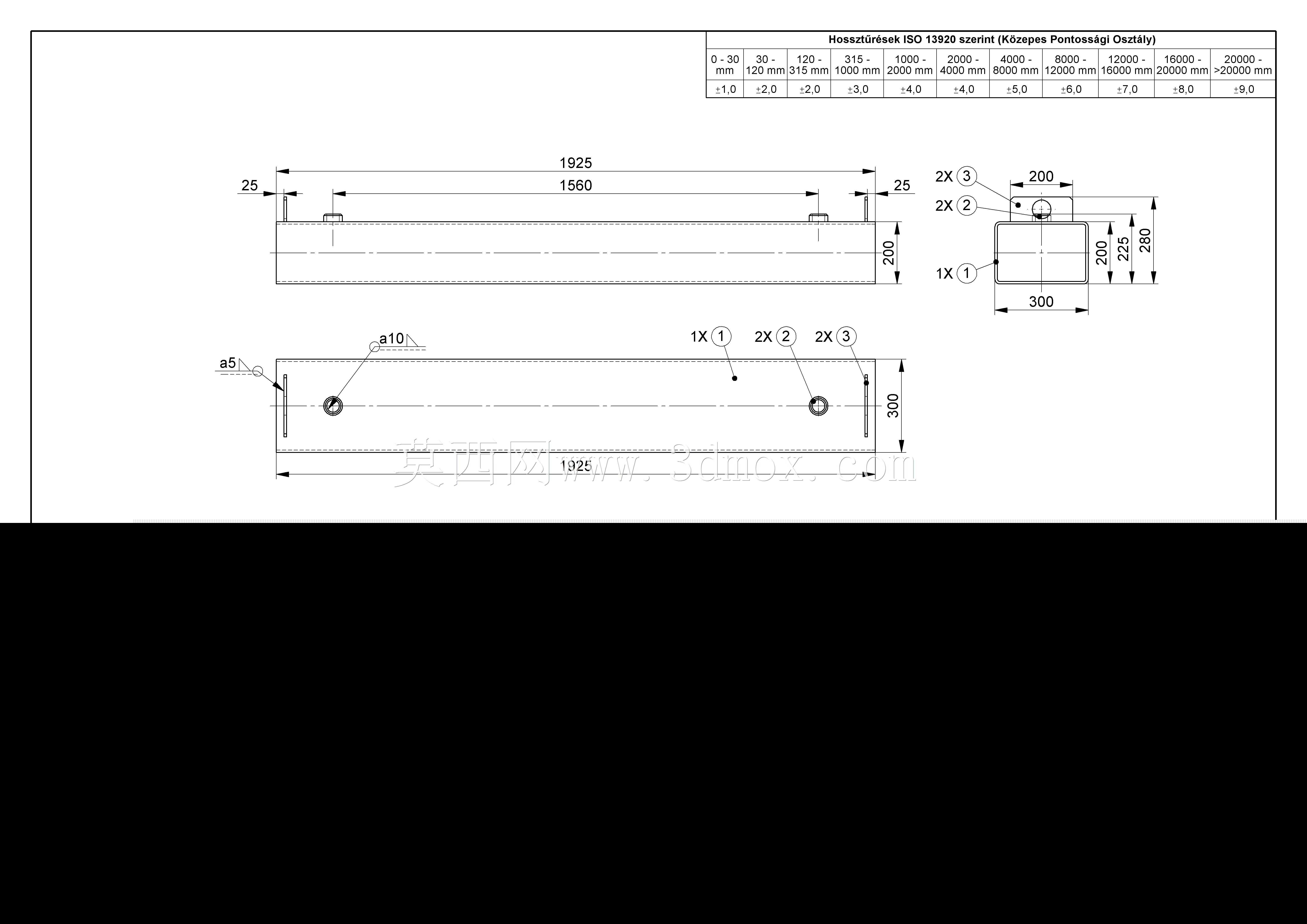

　　该弧形弯段结构是环境试验箱风道与试验腔体衔接的核心过渡构件，主要应用于需要构建环形循环风道的高低温试验箱、湿热试验箱、盐雾试验箱等环境模拟设备中，承担气流导向、腔体围合、温场均匀性保障的关键作用。在实际设备运行过程中，试验箱内部需要形成稳定的循环气流场，直段腔体拼接无法实现气流的平滑转向，易在转角位置产生涡流、温场分层等问题，直接影响试验区域内的温湿度偏差、气流速度均匀性指标，而该弧形弯段的曲面曲率经过流场仿真校核，能够让循环气流沿曲面平滑转向，大幅降低转角位置的风阻损耗，减少气流紊流区域，保证试验舱内各位置的环境参数偏差控制在标准允许范围内。从结构设计层面来看，该构件采用薄壁钣金折弯拼焊结构，整体为等截面弧形通道，

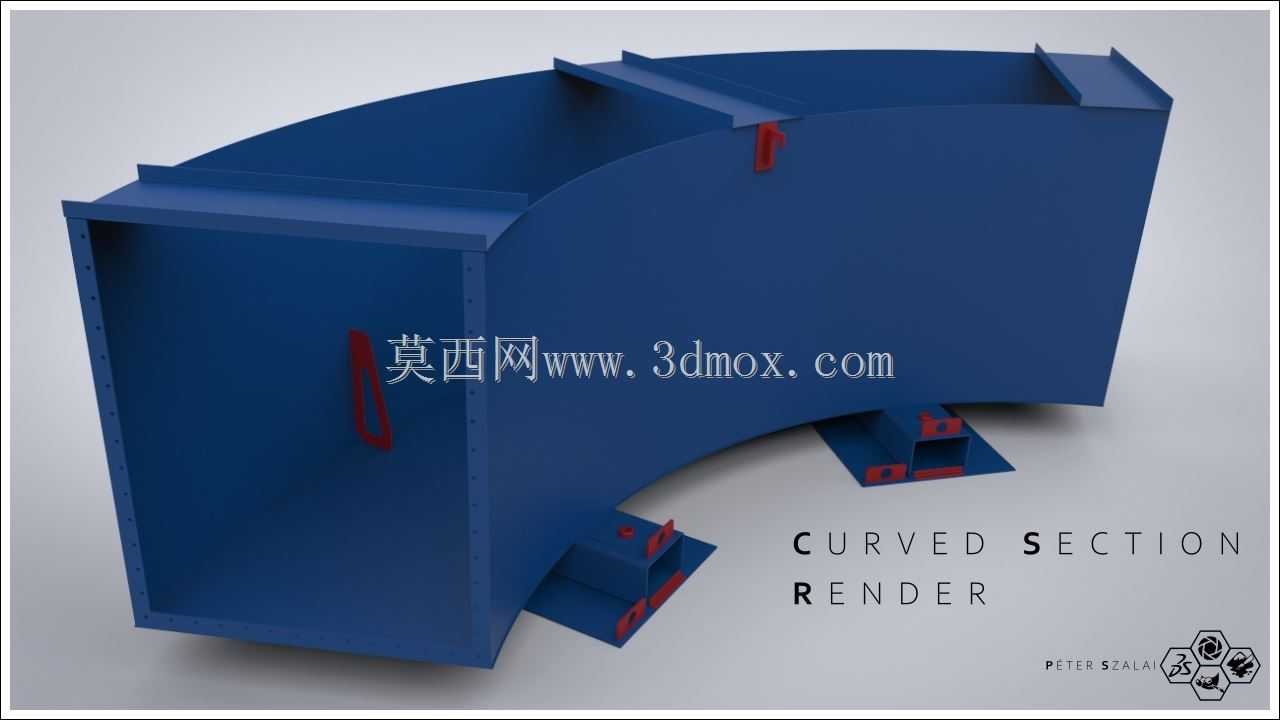

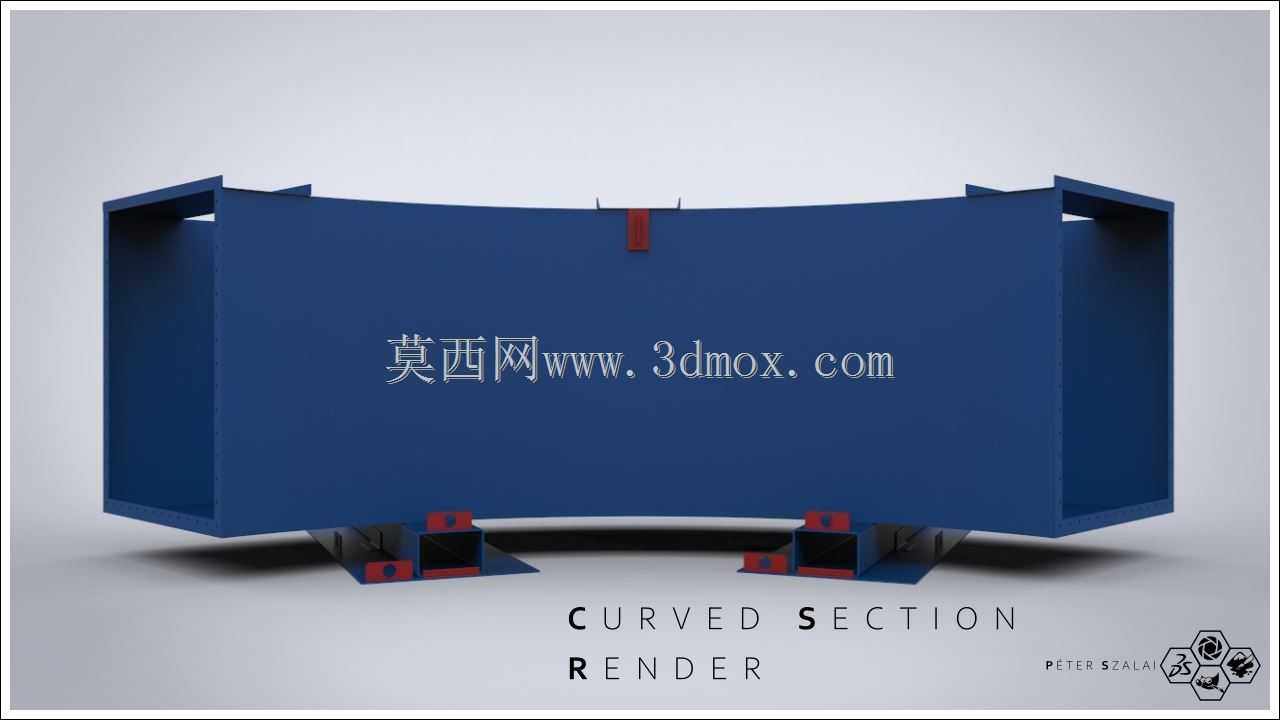

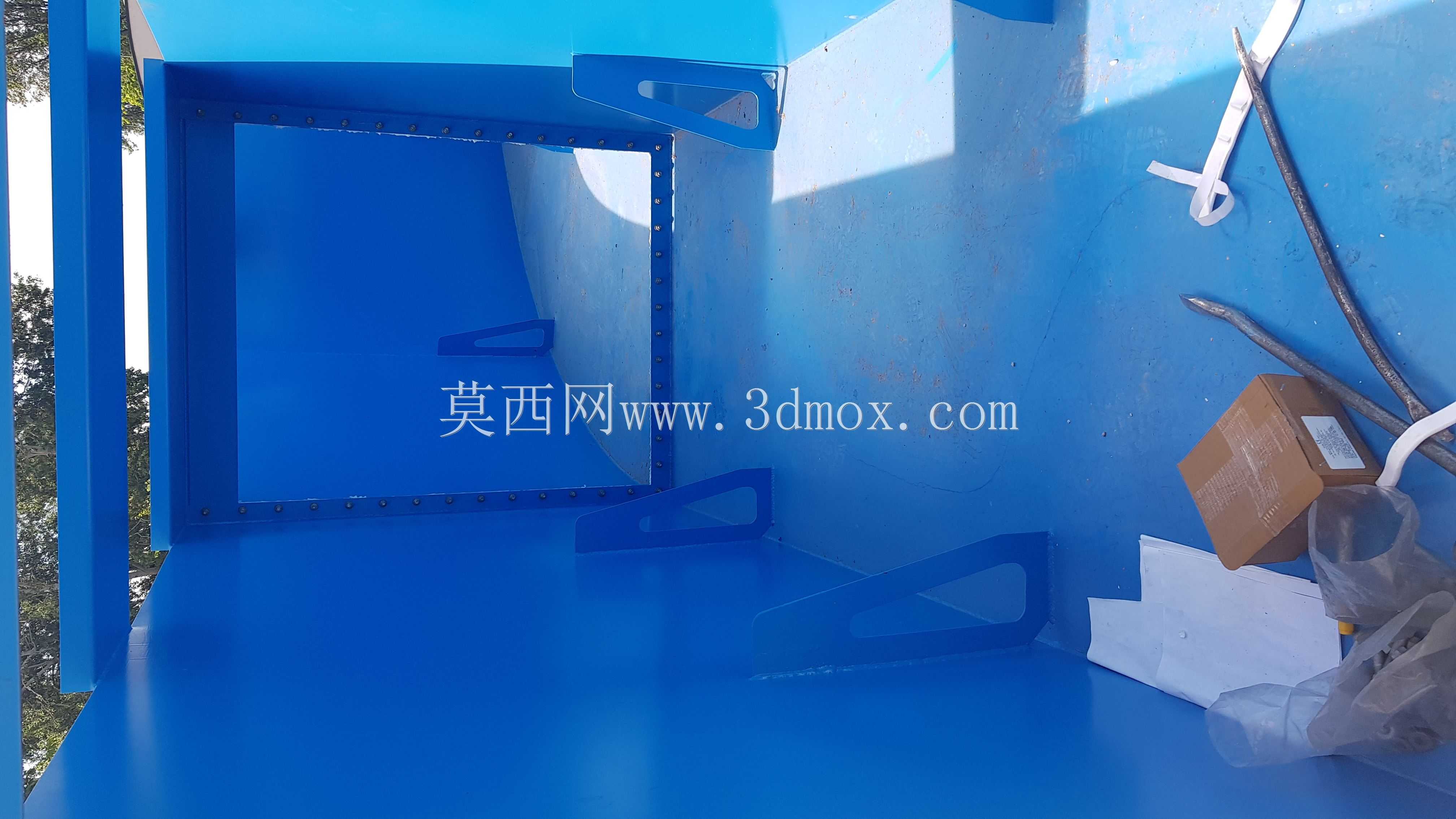

　　两侧设置法兰翻边结构，用于和相邻的直段腔体、风道段进行螺栓连接，法兰面预留密封件安装槽位，可填充硅橡胶密封条保证腔体的气密性，避免试验过程中温湿度泄漏、外界杂质进入腔体影响试验精度。底部设置的支撑脚座带有安装孔位，可直接固定在试验箱的底部机架上，脚座位置经过重心校核，能够抵消弧形结构带来的偏载力矩，避免设备运行过程中因风机振动产生结构共振。构件内部设置的纵向加强筋沿弧形走向布置，既能够提升薄壁腔体的结构刚度，避免钣金件在长期冷热交变工况下产生形变，又不会对内部气流的流动产生明显阻挡，筋条的高度、间距经过结构力学仿真优化，在满足刚度要求的前提下尽可能减少风阻影响。在安装边界方面，该弯段的两端接口截面尺寸与相邻直段腔体完全匹配，

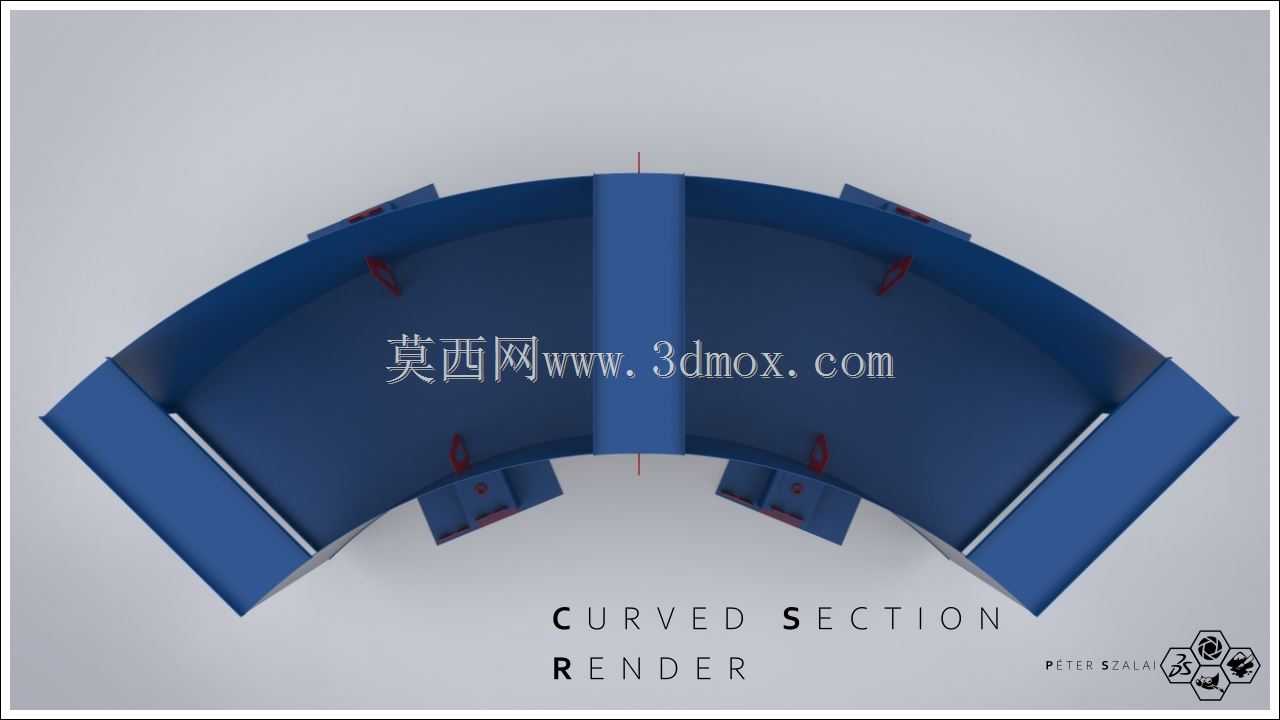

　　弧形曲率半径适配试验箱整体的环形风道布局，安装时不需要额外进行现场裁切调整，可直接通过法兰螺栓完成拼接，支撑脚的安装孔位采用长圆孔设计，可抵消一定的加工装配误差，降低现场安装的调整难度。该结构的曲面过渡设计同时兼顾了设备内部的空间利用率，在保证气流转向平滑的前提下，尽可能压缩转角位置的冗余空间，缩小试验箱整体的外形尺寸，减少设备占用的厂房面积。对于结构设计从业者而言，这类弧形腔体构件的设计难点在于平衡曲面流场性能、结构刚度、加工工艺性三者的关系，曲率过小会导致风阻激增，曲率过大则会浪费设备内部空间，薄壁钣金的加强筋布置如果不合理，会在冷热循环过程中出现应力集中导致焊缝开裂，该结构的设计思路可直接复用到各类需要弧形风道过渡的环境试验设备、通风管道系统的结构开发中，为同类弯段腔体的设计提供可参考的结构方案。
