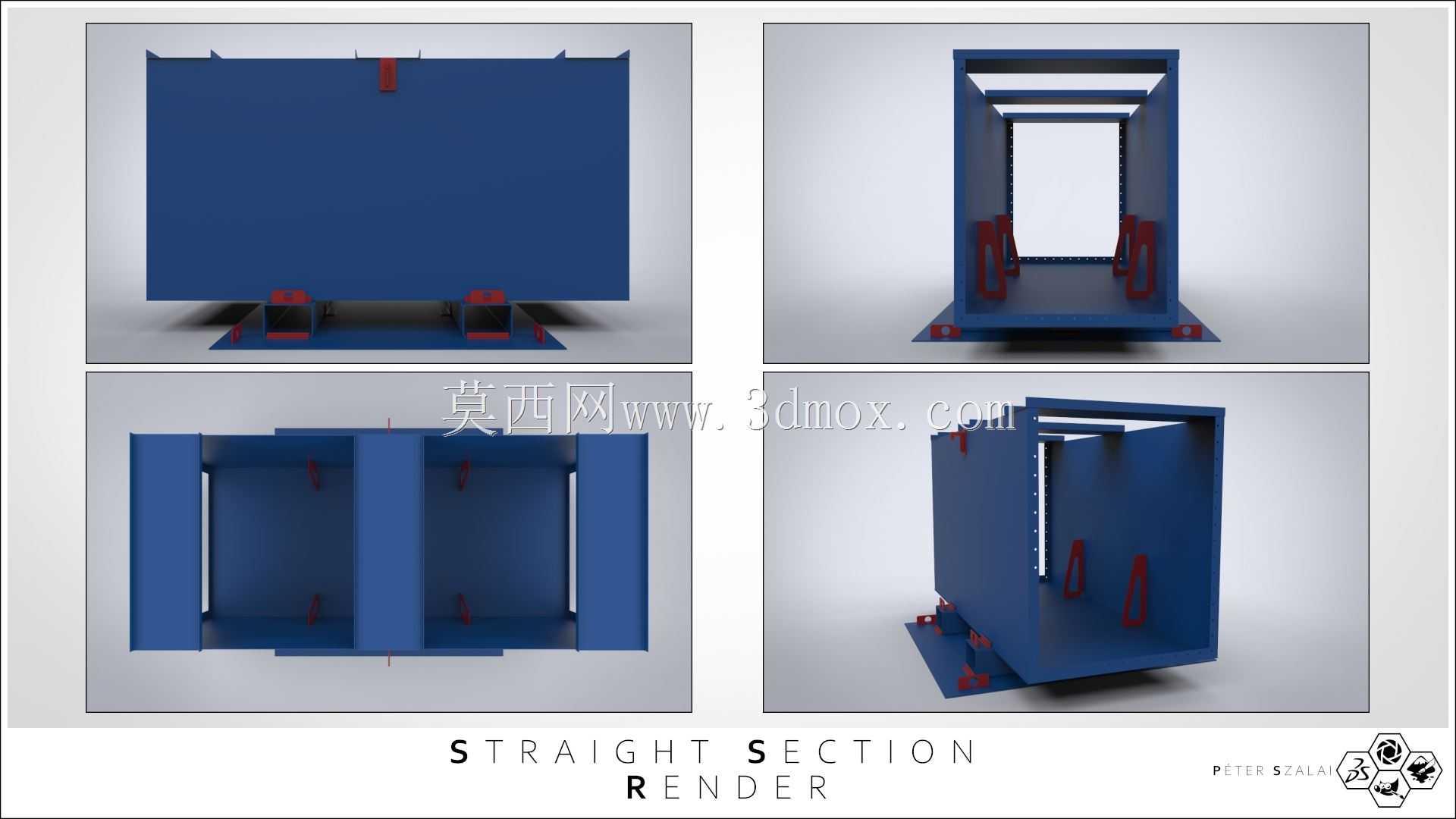

环境试验箱直线段腔体结构设计

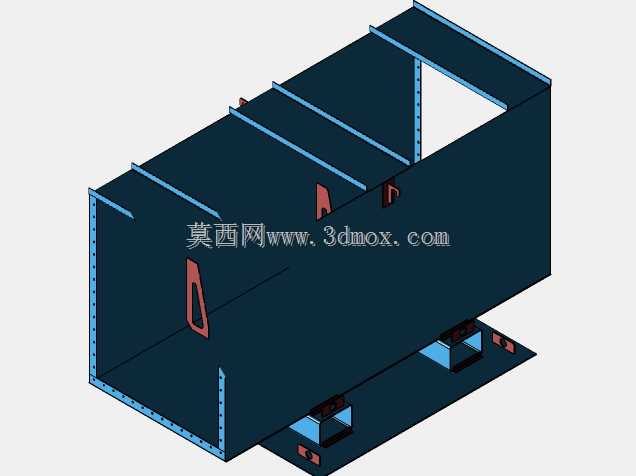

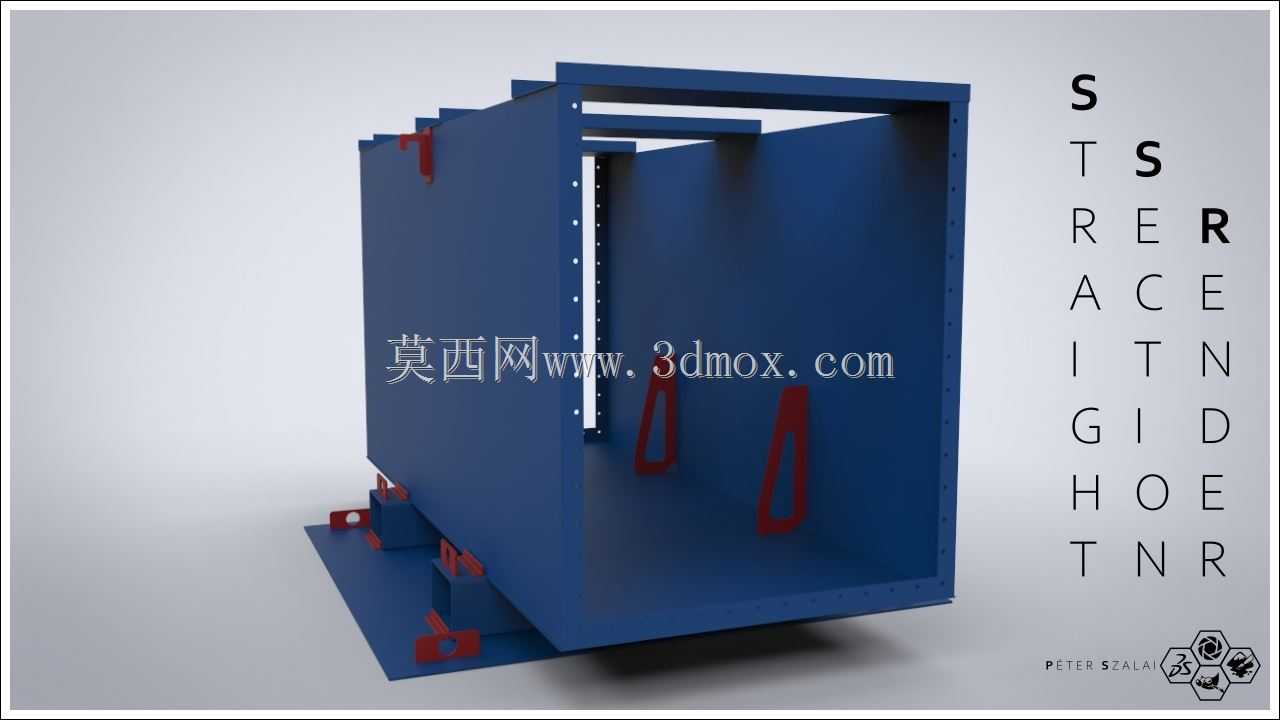

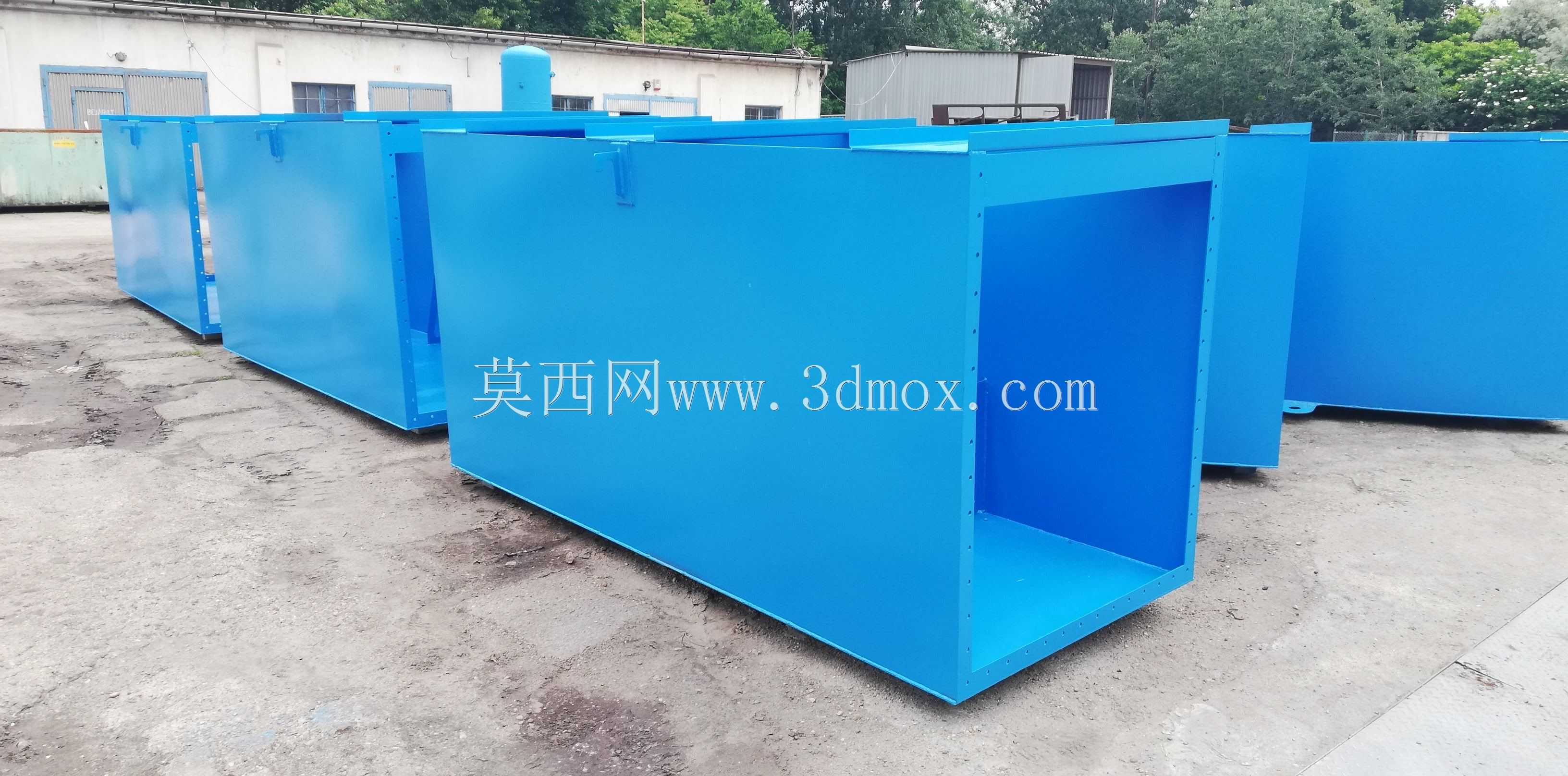

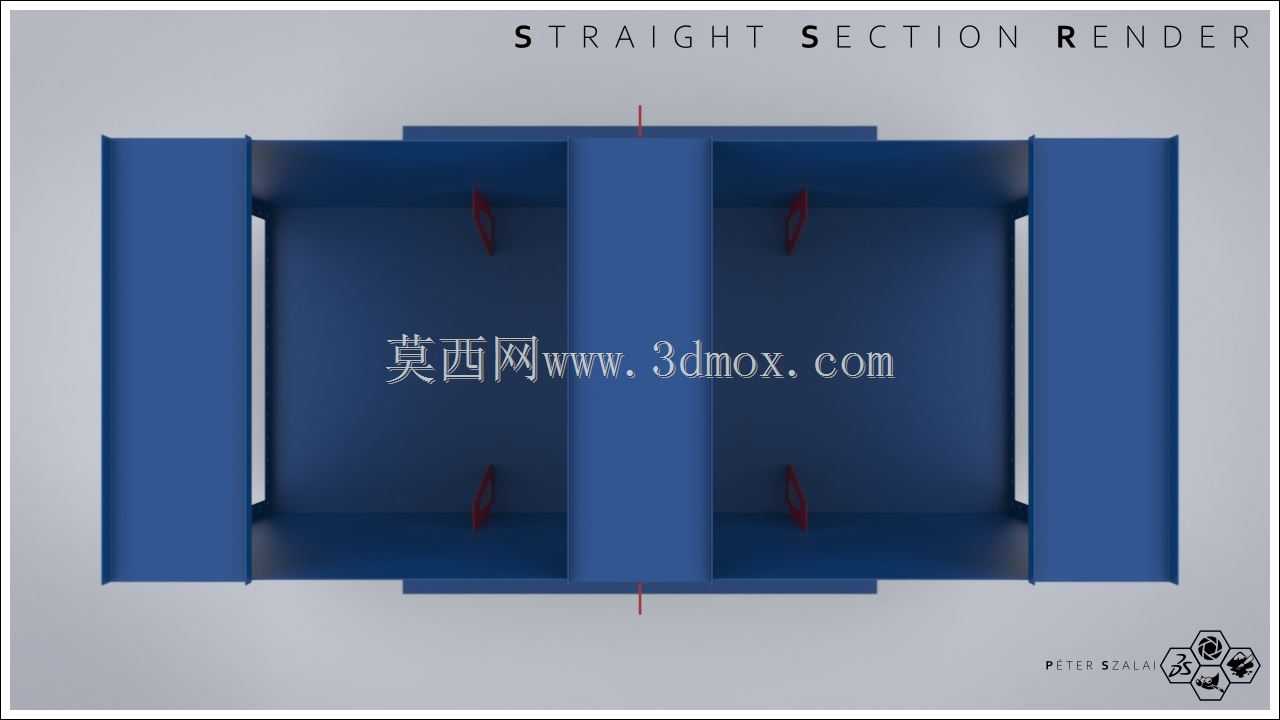

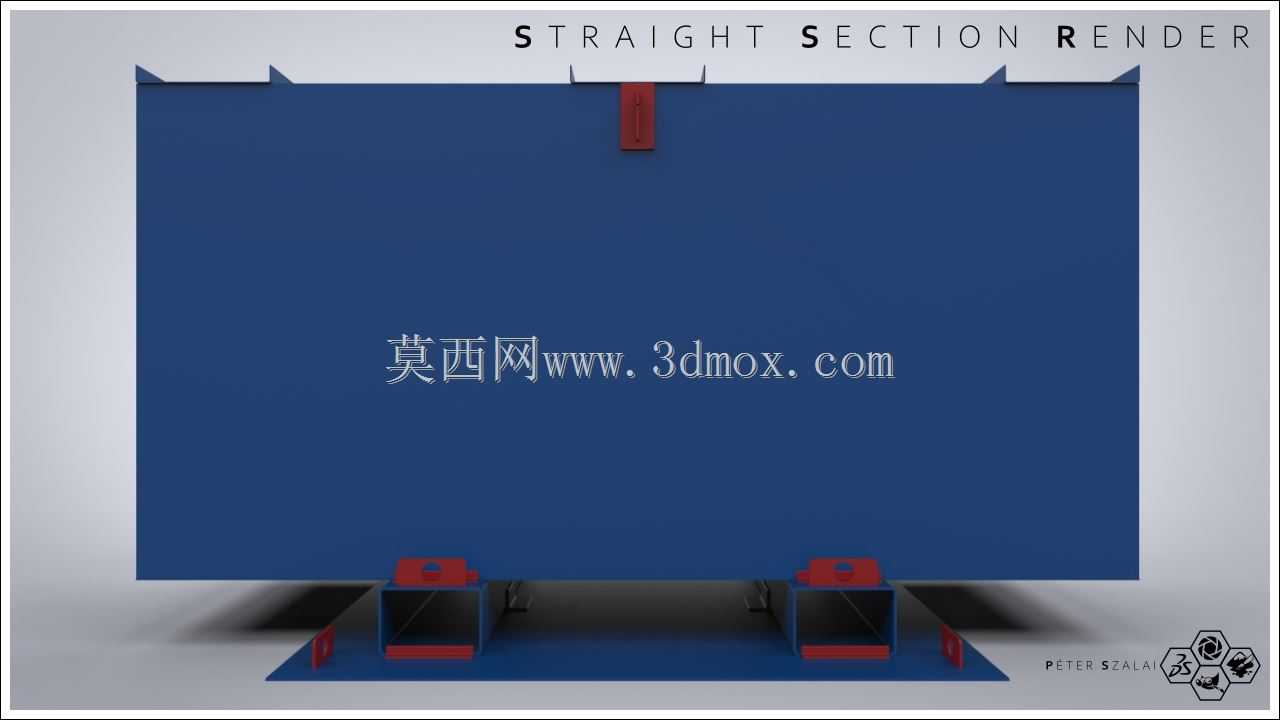

　　该结构为环境模拟试验设备的直线段腔体单元，主要应用于高低温、湿热、盐雾等环境可靠性试验场景，作为长尺寸试件连续测试通道的组成段，可与弯段、进出料舱段拼接组成完整的闭环或长距离试验通道，满足线缆、管材、长条状工业零部件等试件的连续环境模拟测试需求。腔体采用框架式承载结构设计，外部为加厚冷轧钢板折弯成型的围护面板，内部为平整的试验腔壁，所有拼接处预留密封槽安装位，可配合耐高低温硅橡胶密封条实现腔体与外界环境的隔绝，避免试验过程中温湿度泄漏影响测试精度。底部设置一体化安装底座，底座上预留通用地脚螺栓安装孔，孔位间距适配常规工业地坪的预埋螺栓排布，单段腔体的安装边界可直接与同系列其他舱段的法兰边对接，法兰边处设计有定位销孔，

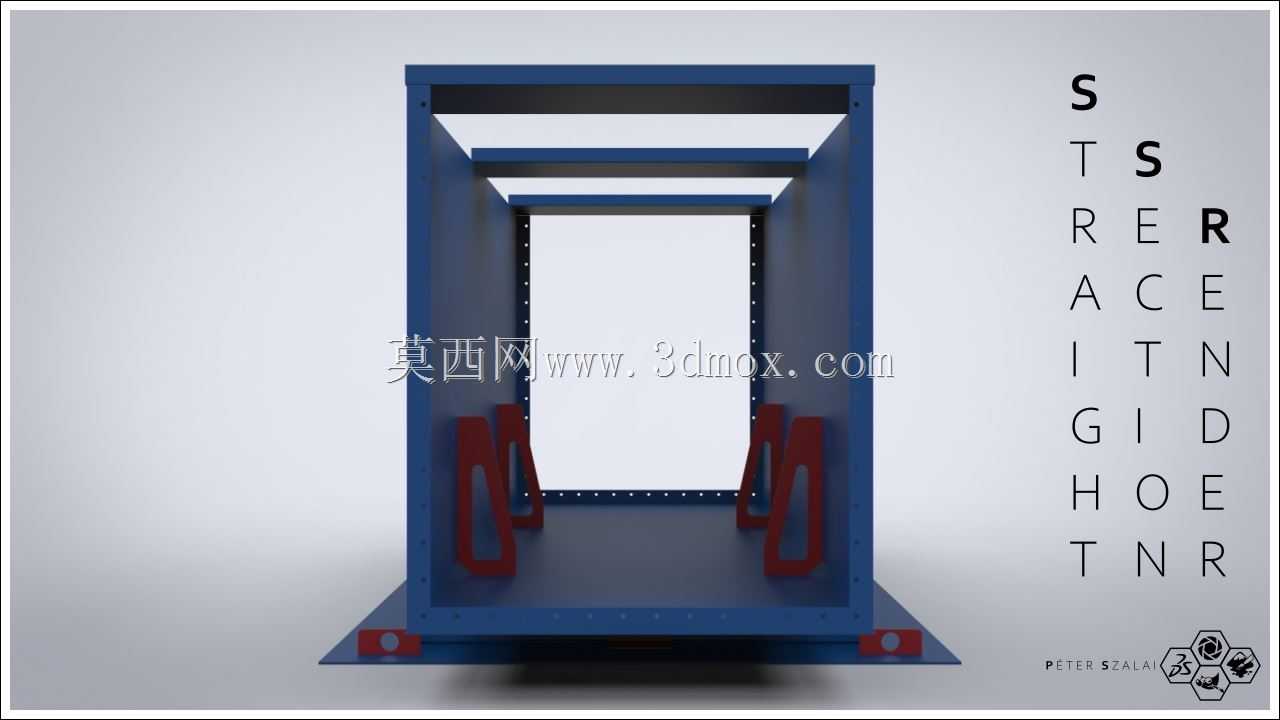

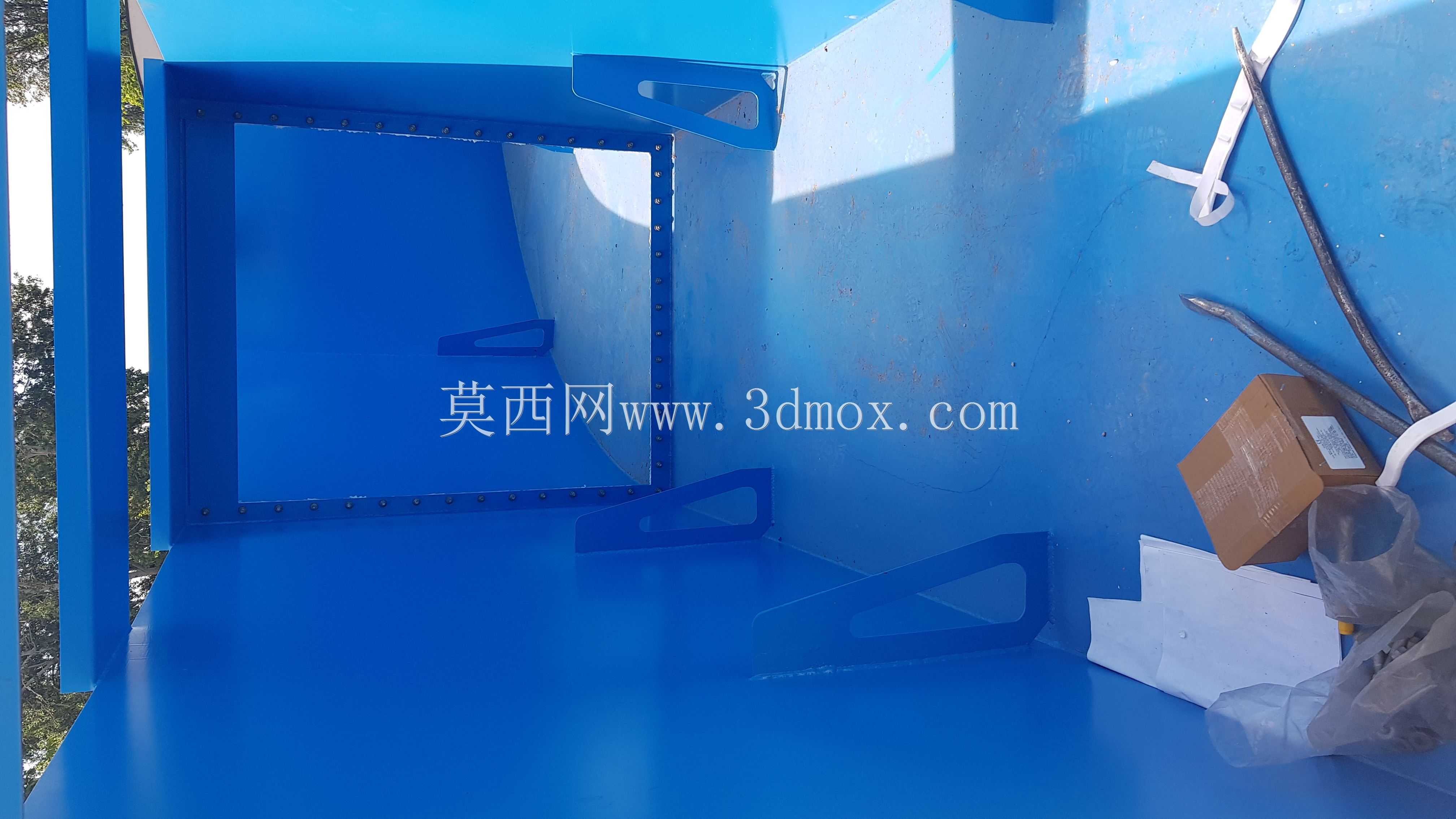

　　现场拼接时可通过定位销快速实现同轴度校准，无需反复调整段间对齐精度。腔体内部两侧预留导轨安装槽，可适配不同规格的试件输送托架，方便长尺寸试件在多段腔体内的连续输送，腔壁上预留传感器安装位、介质循环接口，可根据实际测试需求加装温湿度传感器、风速探头，或是对接冷热风循环管路、喷雾管路。结构设计阶段充分考虑了腔体的受力变形情况，在腔体外壁的受力薄弱点设置加强筋，避免腔体在负压、高低温交变工况下出现形变导致密封失效，底部支撑脚的位置经过受力验算，可均匀承载腔体自重以及内部试件、托架的总重量，长期使用不会出现底座下沉变形问题。该直线段腔体可根据试验通道的总长度需求灵活增减拼接数量，段间连接采用快拆式螺栓结构，后期设备改造、搬迁时可快速拆解重组，腔体内壁做平整化处理，无突出的结构棱角，可减少试验过程中介质循环的风阻，提升腔体内温湿度场的均匀性，保证试件各位置所处环境参数一致。
