阶梯式车床指示器安装固定座结构

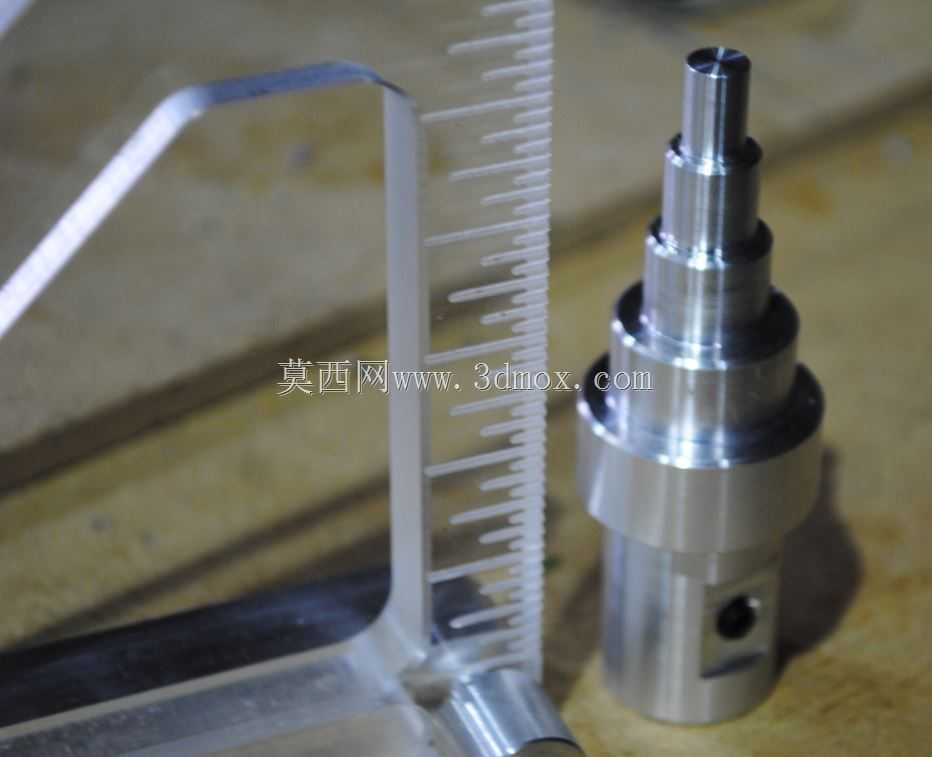

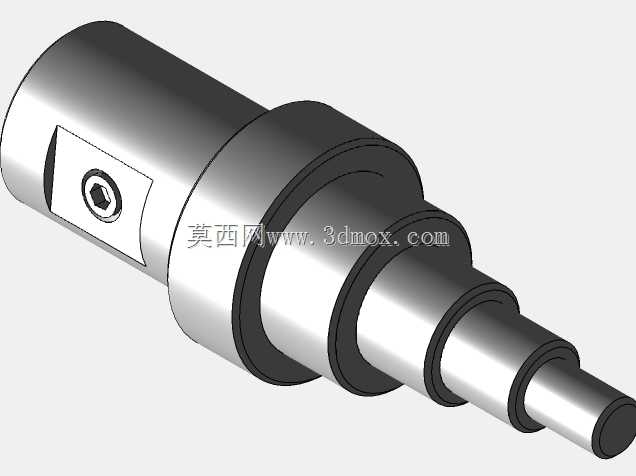

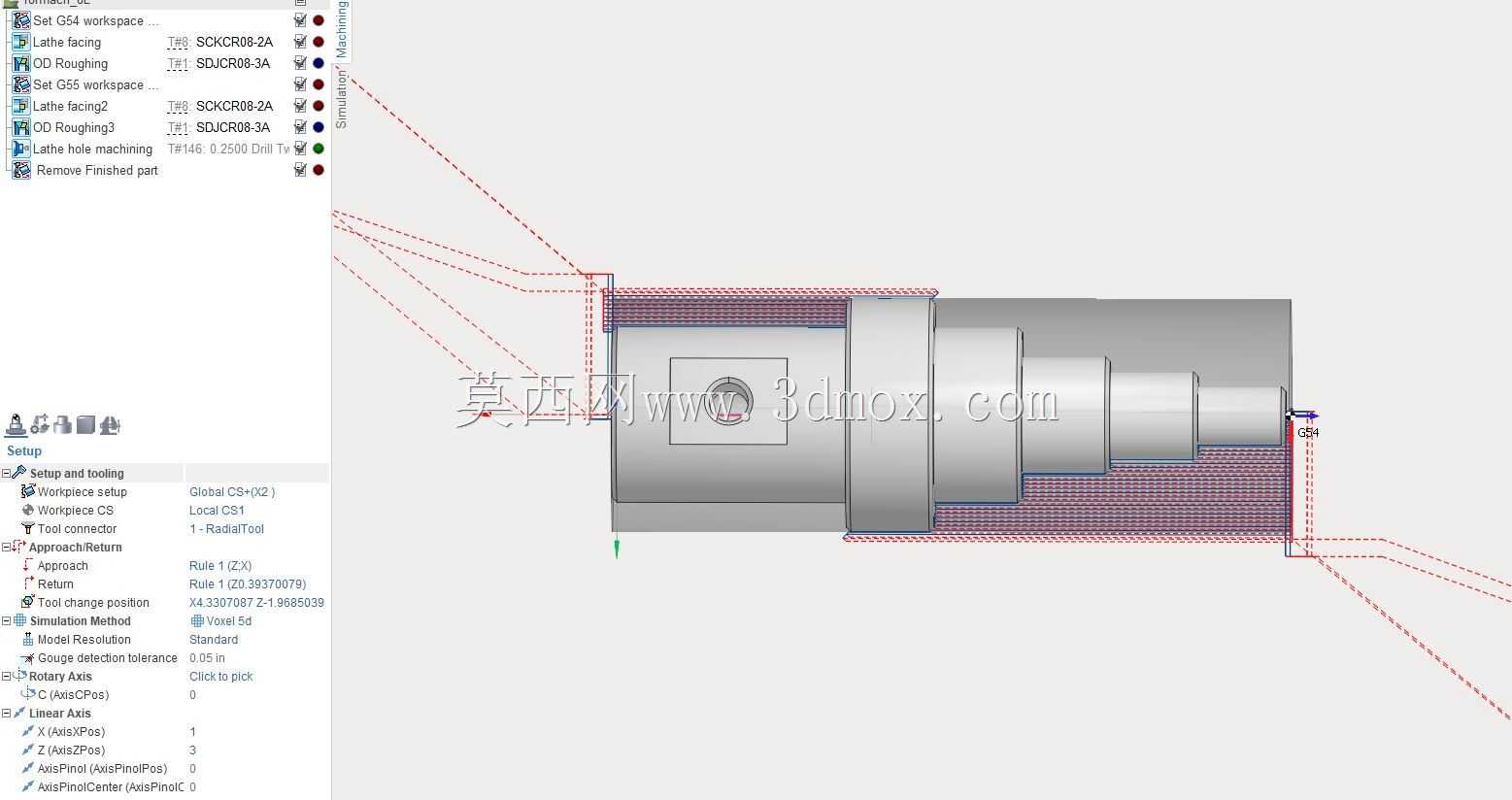

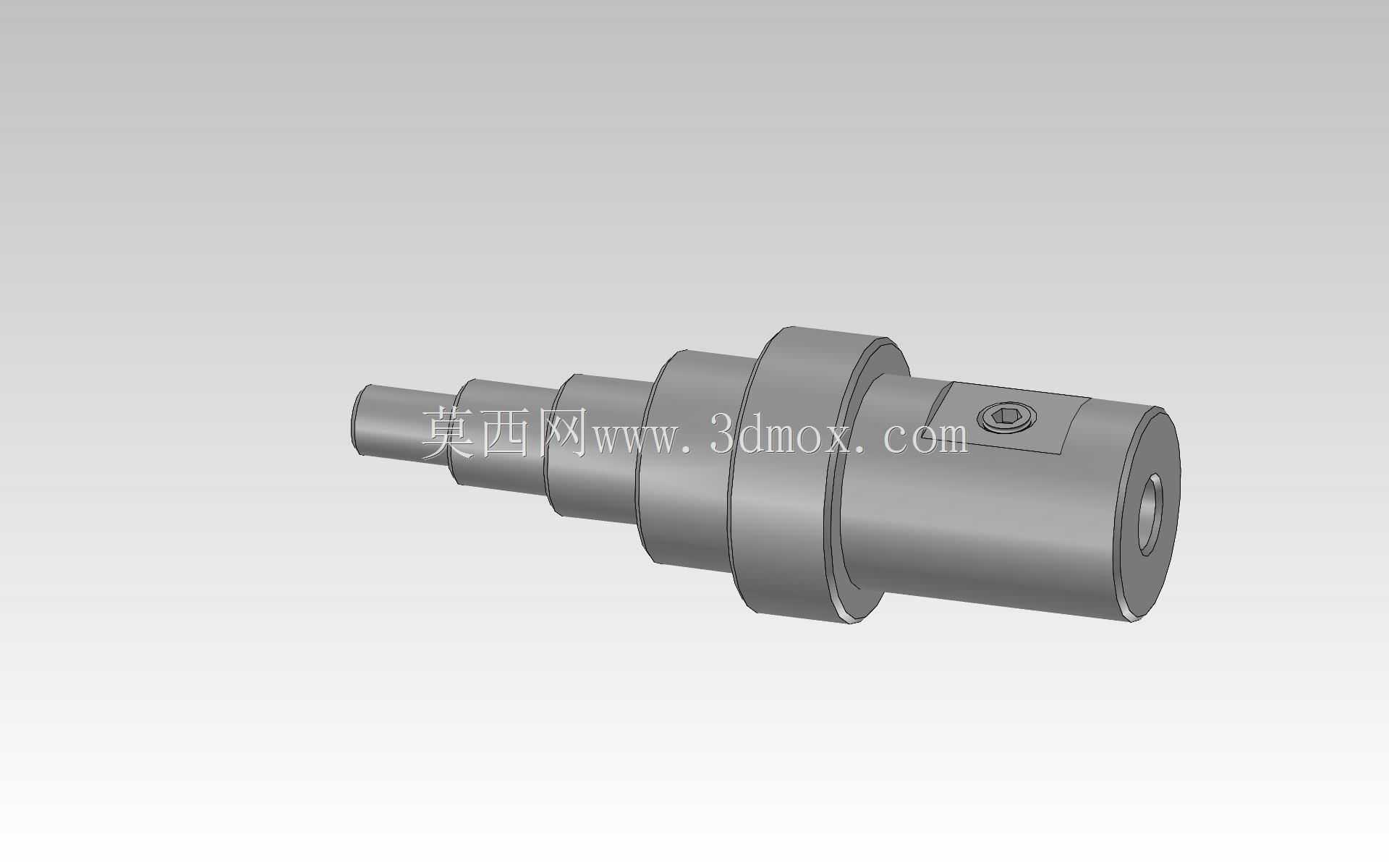

　　这款阶梯式固定座是车床加工场景中用于百分表类指示器安装的专用工装，日常在普通卧式车床、数控车床的卡盘装夹找正、工件圆跳动检测、加工精度复核工序中频繁使用，能够适配四种不同规格的车床夹头安装接口，解决了常规指示器支架无法直接匹配多规格卡盘、找正过程中支架晃动偏移的问题。从结构设计来看，主体采用阶梯轴式的同轴布局，从安装端到指示器固定端依次设置不同直径的轴段，各轴段同轴度公差控制在0.01mm以内，避免安装后指示器出现偏斜导致检测数据失真。最粗的轴段为夹头装夹段，外圆粗糙度控制在Ra1.6，保证被车床夹头夹紧时的接触刚度，不会因为切削振动出现松动；靠近固定端的轴段设置有径向紧定螺钉孔，装入指示器后拧紧紧定螺钉即可完成锁紧，

　　无需额外配置抱箍或者转接件，拆装效率比常规支架提升40%以上。设计阶段参考了Haase系列机床上同类支架的安装尺寸逻辑，适配0.25、0.375、0.50、0.75四种常用的夹头内孔规格，安装时直接将对应直径的轴段插入夹头孔内夹紧即可，不需要额外制作转接套，减少了工装管理的品类数量。从安装边界来看，整体轴向长度控制在常规车床刀塔与卡盘之间的安全间距范围内，安装后不会与刀架进给路径发生干涉，各阶梯轴段的过渡位置采用圆角处理，避免应力集中导致工装长期使用后出现断裂，固定端的内孔与常用百分表、杠杆表的夹持柄直径匹配，不需要额外配置变径套。在实际使用中，这款固定座除了用于工件找正，还可以配合指示器完成卡盘自身的回转精度检测、

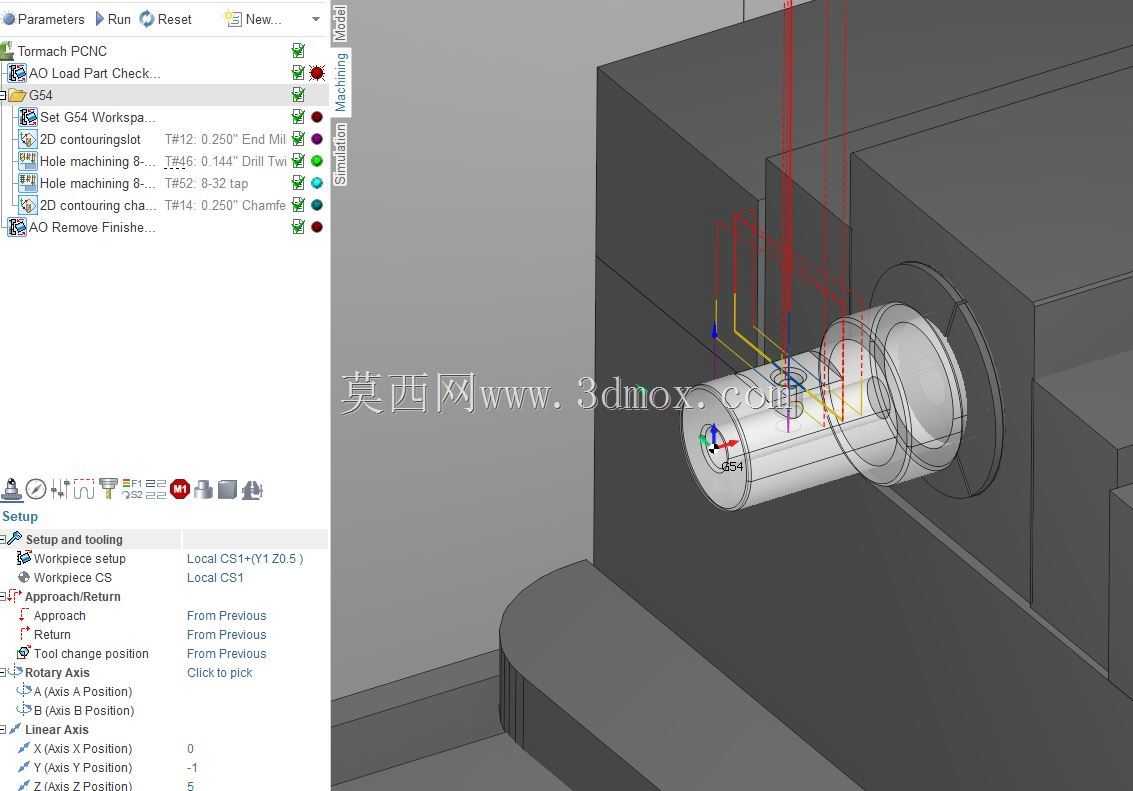

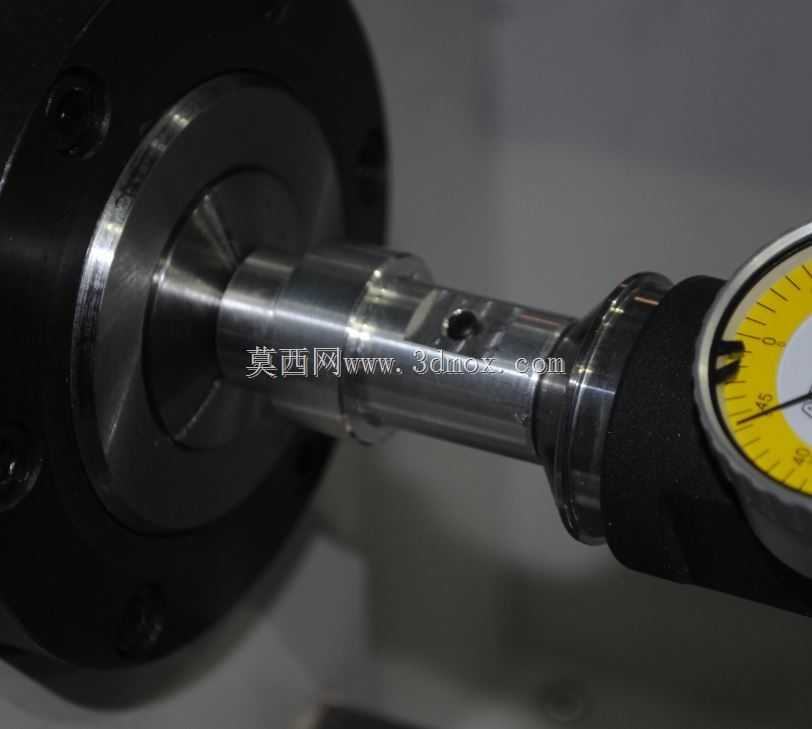

　　主轴径向跳动校验等设备维保工序，相比磁吸式表座，直接装夹在卡盘上的安装方式刚性更好，检测时不会因为表座磁力不足出现数据漂移，尤其是在高速回转的动态精度检测场景下，稳定性优势更为明显。建模过程中对各阶梯轴的同轴度、紧定螺钉孔的位置度都做了参数化关联，修改对应轴段直径即可快速适配其他规格的夹头接口，后续衍生设计不需要重新绘制整体结构，仅需调整对应参数即可完成系列化工装的设计输出。
