单缸立式微型内燃机结构设计方案

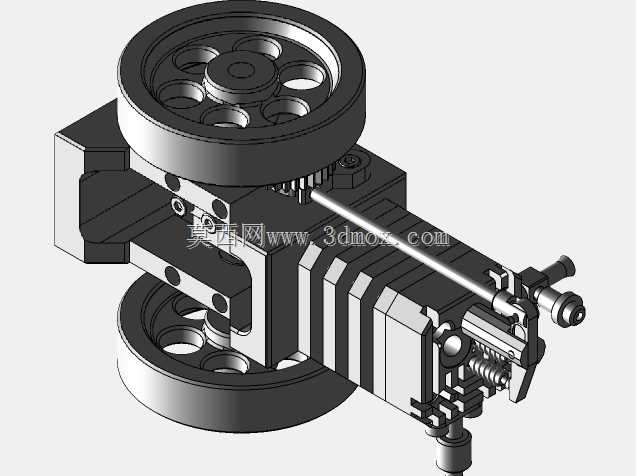

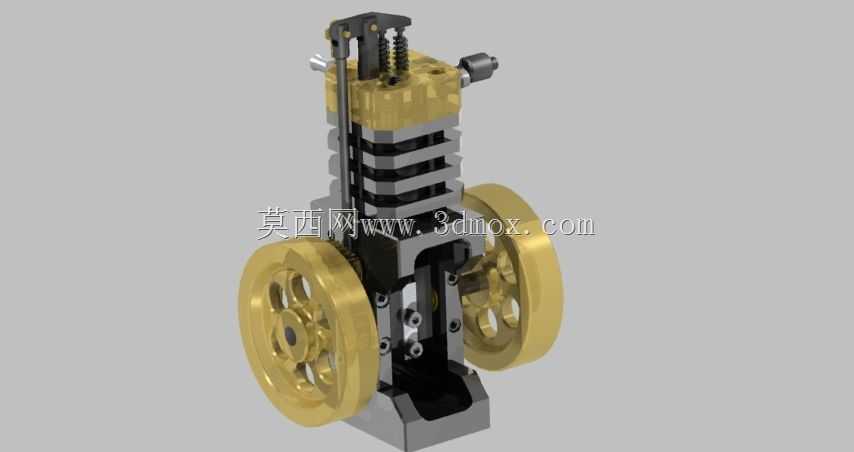

　　这款微型内燃机属于小排量往复式动力单元，整体采用立式单缸布局，核心做功结构集成了活塞往复运动、曲柄连杆传动、顶置配气三大经典内燃机模块，两侧对称布置的大直径飞轮既承担储能稳速作用，也可作为动力输出端外接负载，适配小型科普教具、微型动力模型、便携实验装置等对动力单元体积有严格限制的应用场景。从结构设计逻辑来看，整机将气缸体作为核心承载基体，上部集成气门弹簧、摇臂等配气组件，中部预留活塞往复运动的缸套空间，下部开设曲柄连杆机构的安装腔，两侧飞轮通过曲轴轴端定位，安装时需保证飞轮端面与曲轴轴线的垂直度公差控制在0.02mm以内，避免运转时产生额外动载荷。气缸散热段采用多层环形散热鳍片结构，无需额外水冷回路即可满足小功率工况下的散热需求，

　　缸体上部的喷油器安装位与进气接口采用侧置布局，简化了外部管路的布置难度，整机安装边界紧凑，横向最大尺寸由两侧飞轮外圆直径决定，纵向尺寸从飞轮底部到气门摇臂顶端预留了充足的操作空间，可直接固定在通用实验台架或小型设备的动力舱内。配气机构采用顶置气门设计，气门弹簧的预紧力经过匹配计算，可保证低转速下气门启闭的正时准确性，避免出现气门漂浮或落座冲击过大的问题；曲柄连杆组件的连杆大头采用剖分式结构，方便装配时与曲轴曲柄销配合，活塞环槽的尺寸适配微型内燃机常用的密封环组，可保证做功冲程的气缸密封性。这类微型动力单元在实际应用中，可作为小型发电机组的动力源，也可用于教学场景下演示四冲程内燃机的工作原理，

　　建模过程中所有配合面均预留了合理的装配间隙，运动部件之间不存在干涉问题，飞轮的转动惯量经过匹配，可抵消单缸机做功间隔角大带来的转速波动，保证整机运转平顺性。整机外部没有冗余的装饰结构，所有外露部件均承担实际功能，侧置的调节旋钮可用于调整配气正时或供油参数，方便实验过程中进行参数调试，底部安装面采用平面定位结构，设置有多个螺栓安装孔，可适配不同规格的安装基座，无需额外设计转接工装即可完成装配。
