外燃式斯特林动力装置结构设计

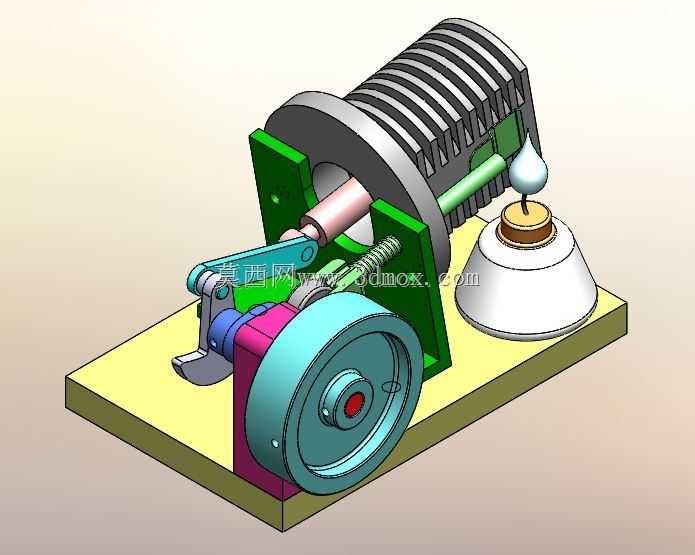

　　这套外燃式循环动力装置的三维结构，核心围绕闭式工质循环的能量转换逻辑搭建，整体采用卧式底板集成布局，所有功能部件均通过定位凸台与紧固件固定在统一的安装基板上，安装基板预留的螺栓孔位可适配常规教学试验台、小型动力演示架的安装基准，整体外轮廓尺寸控制在小型桌面级设备范畴，横向跨度不超过200mm，纵向高度不超过150mm，无需额外预留过大的操作维护空间，可直接嵌入科普展示台、教学实验模块中使用。

　　从实际应用场景来看，这类结构的动力装置常被用于热力学原理教学演示、小型低温差余热回收试验场景，不同于内燃机依赖燃料在缸内爆燃做功的逻辑，它依靠封闭腔体内的工质受热膨胀、遇冷收缩形成的压力差驱动活塞运动，只要存在稳定的温度差即可持续输出旋转动力，对热源的适配性极强，小到酒精灯加热、工业设备低品位余热、甚至太阳能集热产生的温差都能作为动力输入源，在低功率分布式能源回收、教学教具领域有很高的适配价值。

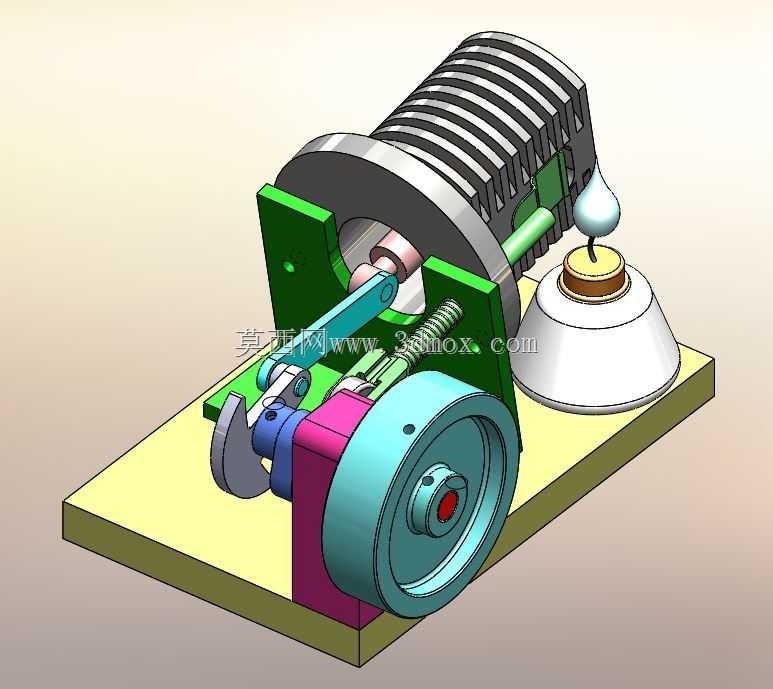

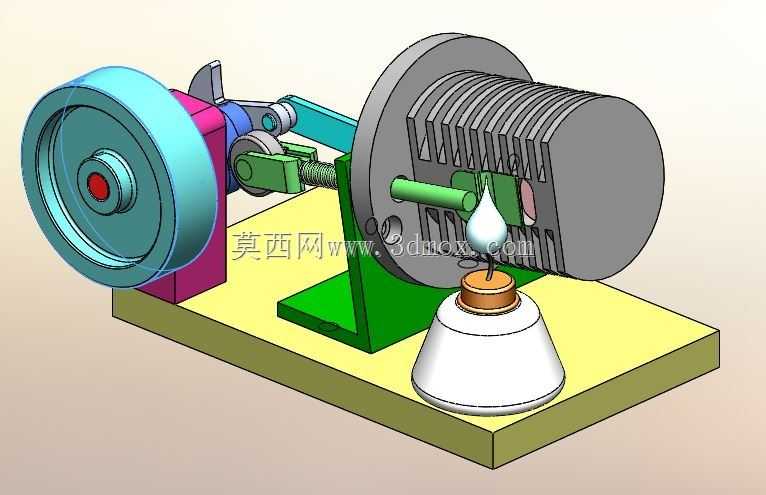

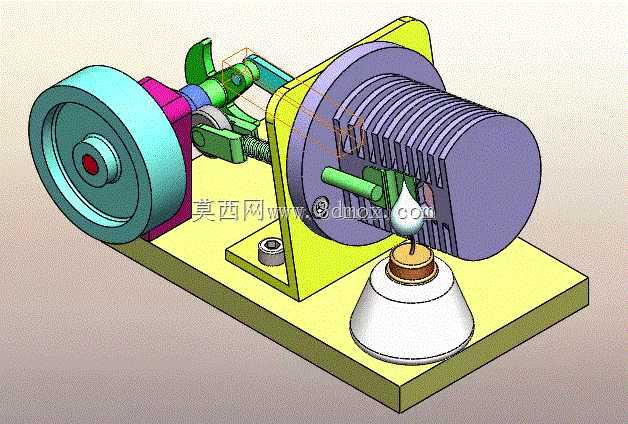

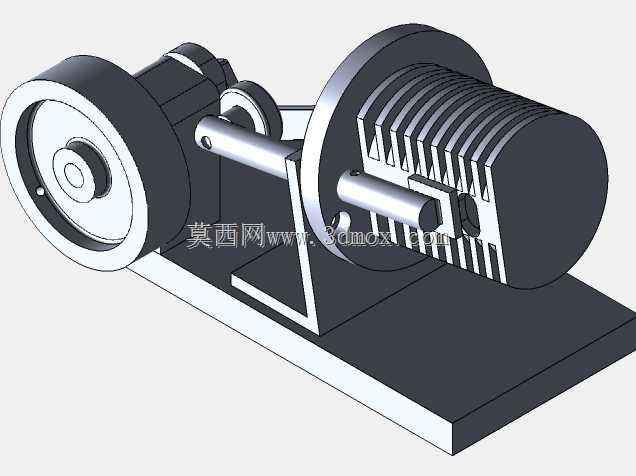

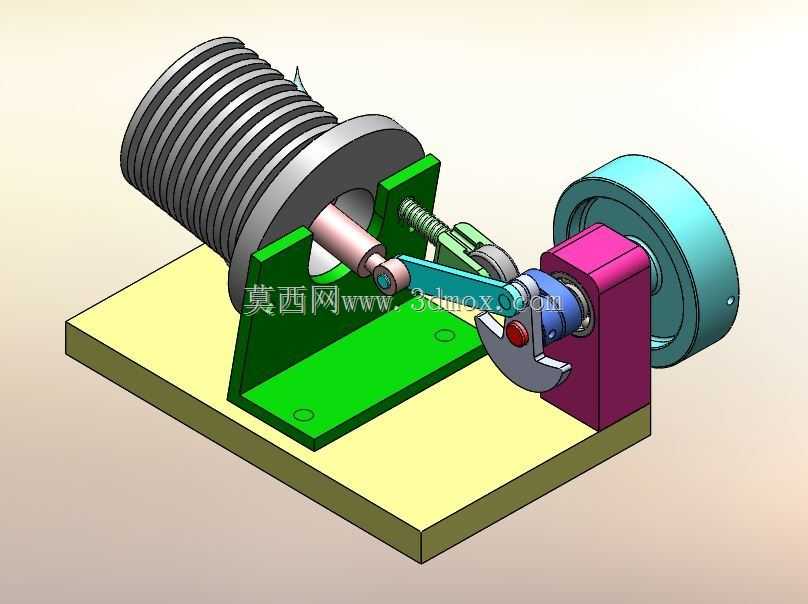

　　结构设计上，整套装置的动力传递路径完全遵循曲柄连杆机构的运动逻辑，左侧的大直径飞轮承担储能稳速作用，通过曲轴组件连接动力活塞与配气活塞，曲轴的偏心距经过匹配计算，可保证活塞行程与气缸容积变化率形成最优匹配，避免运动过程中出现死点卡顿。带散热鳍片的气缸组件是整套装置的核心换热单元，鳍片结构直接集成在气缸冷端外壁，不需要额外加装散热风扇即可通过自然对流完成冷端散热，减少附属结构的动力消耗；气缸热端正对下方的热源放置位，加热时热量直接作用于气缸热端壁面，减少热传导路径上的能量损耗。配气活塞与动力活塞的运动相位差经过结构校核，通过连杆长度、曲轴转角的配合，保证工质在冷端、热端之间的流动时序与压力变化完全匹配循环要求，运动过程中连杆与支架、气缸壁之间预留了足够的运动间隙，不会出现运动干涉。

　　安装边界方面，整套装置的所有运动部件均未超出底板的投影范围，飞轮外侧与支架的安全间隙控制在5mm以上，既保证结构紧凑性，也避免运动部件外露带来的安全隐患；底板上的热源放置位设计了下沉式定位槽，可直接放置常规小号酒精灯，加热位与气缸热端的距离经过适配，既保证热效率，也避免火焰直接灼烧密封件导致使用寿命下降。连接曲轴与活塞的连杆关节处采用小直径销轴连接，装配时可通过销轴的间隙微调补偿零件加工带来的形位公差，降低单件加工的精度要求，更适合教学场景下的拆装实训操作。整套结构没有复杂的异形管路与外接辅助系统，所有流道均集成在气缸与支架内部，减少了密封节点数量，可有效降低工质泄漏的概率，日常维护仅需定期检查关节处的润滑情况与密封件状态即可，不需要复杂的调试流程。对于结构设计从业者来说，这套模型的布局逻辑也可作为小型外燃动力装置的设计参考，尤其是集成式安装底板、自然散热气缸、相位匹配曲柄结构的设计思路，可直接迁移到同类型低功率动力装置的开发中，减少前期方案迭代的试错成本。
