多工位板式工件加工用快速夹紧工装

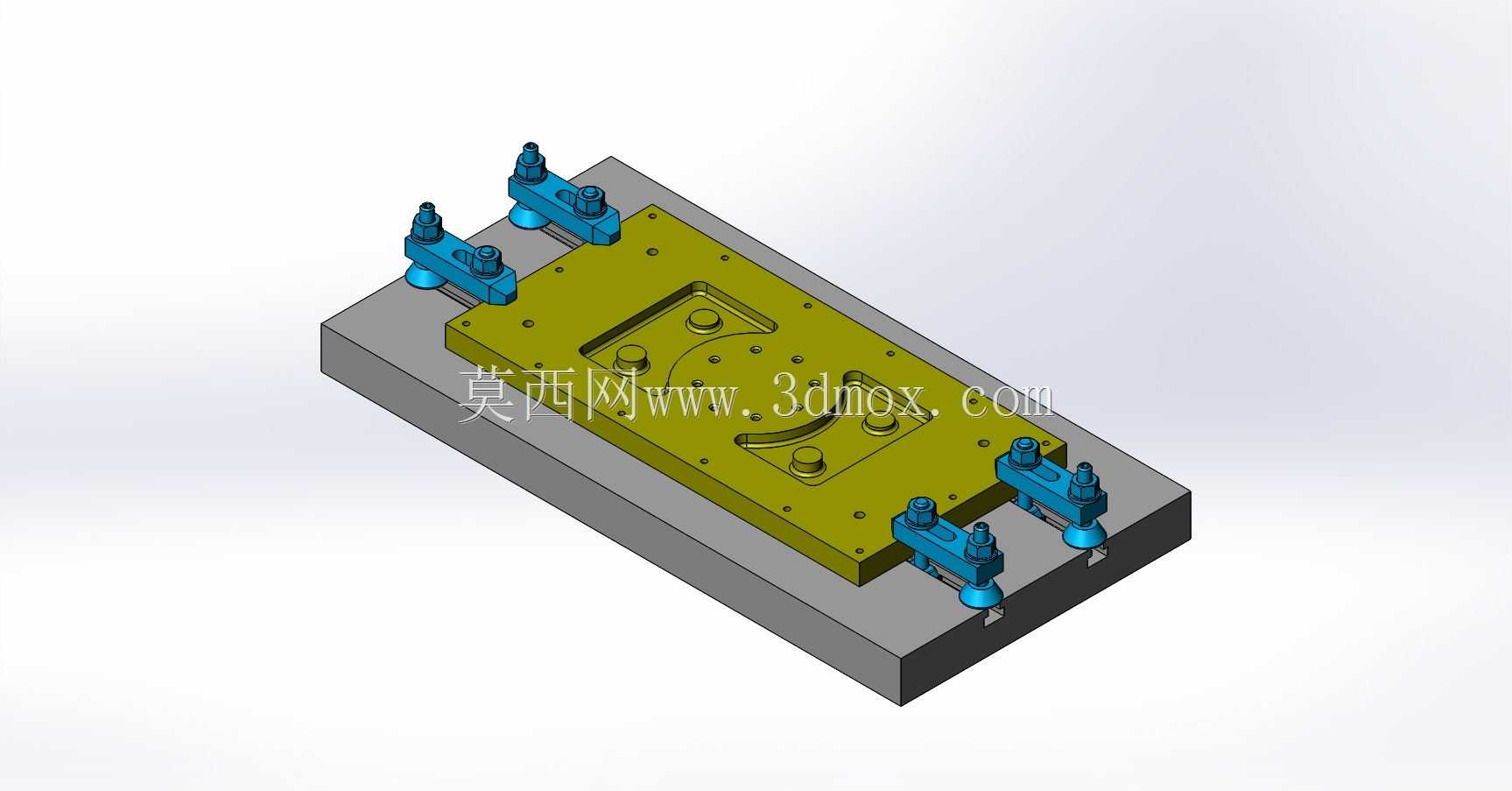

　　这套夹紧工装主要面向中小批量板式异形工件的机加工工序装夹需求，常见于普通铣床、加工中心的平面铣削、轮廓铣削、钻孔攻丝等工序场景，也可适配部分焊接工位的工件定位固定，替代传统的压板螺栓零散装夹方式，减少单件装夹的辅助耗时。整套工装以厚重的矩形灰铸铁底座作为安装基体，底座底面为精加工平面，可直接贴合机床工作台T型槽面，通过T型螺栓完成整体固定，底座的长宽尺寸预留了足够的安装避让空间，边缘不会超出常规中小型加工中心的工作台行程边界，底座厚度经过刚度校核，满负载装夹时不会出现切削震颤导致的工件位移。工装核心的定位承载板为调质45钢材质，表面根据目标工件的轮廓做了仿形定位凸台与避让凹槽，凸台高度刚好匹配工件的定位基准面，

　　工件放置后可直接完成XY方向的粗定位，无需反复打表找正，凹槽区域则对应工件下方的悬空结构，避免加工时刀具碰伤工装本体。沿定位承载板的四个边角位置，共布置了四组快速压紧组件，每组压紧组件包含立式安装座、可调压头、锁紧操作件三个核心部分，立式安装座通过内六角螺栓固定在底座上，安装位置可根据工件的实际尺寸沿底座上的预留T型槽做小范围调整，适配一定尺寸区间内的同类型板式工件。可调压头的高度可通过螺纹副调节，压头末端采用圆弧面接触设计，接触工件时不会压伤已加工表面，锁紧操作采用肘节式快速锁紧结构，相比传统的螺栓压紧，操作行程更短，单次锁紧与松开的动作耗时可缩短至两秒以内，大幅提升批量加工时的上下件效率。设计过程中重点考虑了装夹力的分布合理性，

　　四组压紧点的位置对应工件的刚性较强的边缘区域，避开工件的薄壁易变形位置，压紧力的大小可通过压头的旋入深度做微调，既保证切削过程中工件不会出现窜动，也不会因装夹力过大导致工件产生装夹变形，影响最终加工精度。压头组件的所有活动连接位置都预留了润滑注油孔，长期使用时可定期注入润滑脂，避免切削液与铁屑进入配合面导致的操作卡滞。定位承载板与底座之间采用定位销加螺栓的连接方式，后续如果更换其他型号的工件，只需拆卸更换对应的定位承载板与调整压紧组件位置，无需更换整套底座，可大幅降低多品种小批量生产时的工装投入成本。工装整体的高度控制在常规机床的刀具行程允许范围内，安装后不会出现刀具Z向行程不足的问题，所有外露的棱角都做了倒角处理，

　　避免上下件操作时划伤操作人员。在实际使用场景中，操作人员只需将待加工工件对准定位板上的仿形凸台放置到位，依次扳动四个压紧组件的锁紧手柄即可完成装夹，加工完成后反向扳动手柄即可松开工件，整个过程无需使用扳手等额外工具，对操作人员的技能要求更低，也能避免因操作人员装夹力度不一致导致的加工质量波动。工装的排屑设计也做了针对性优化，定位板表面略高于底座上表面，加工产生的铁屑可顺着定位板边缘滑落至底座的排屑斜面，不会堆积在定位基准面上影响后续工件的定位精度，日常清理时只需用毛刷沿着斜面清扫即可快速清除积屑，减少工位清理的辅助时间。
