动力装置外壳结构三维设计

　　在动力总成的配套设计环节，壳体作为核心承载构件，直接决定了内部曲柄连杆、配气机构、冷却润滑回路的安装精度与运行可靠性，这款壳体结构的设计完全围绕内燃动力单元的实际装配需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从实际应用场景来看，这类壳体主要适配中小排量的往复式动力单元，可配套通用机械、小型工程机械、非道路移动设备的动力系统，作为整个动力装置的安装基体，既要承受内部燃烧做功的爆发压力、曲柄连杆机构高速运动的往复惯性力，还要兼顾外部附属部件的安装定位，同时为内部运动构件提供密封的工作腔室，隔绝外界粉尘、水汽的侵入，维持内部润滑油路的密闭循环。

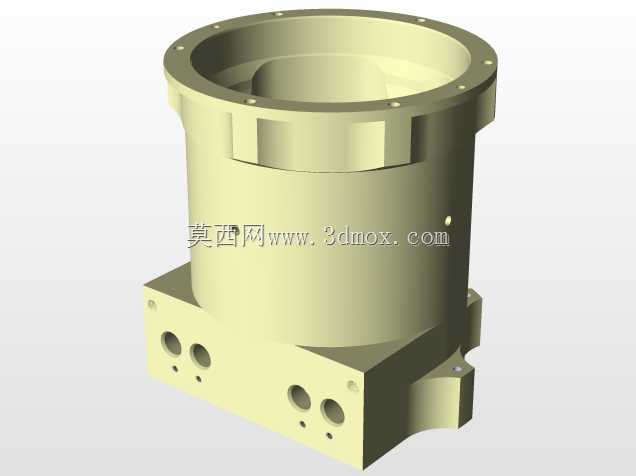

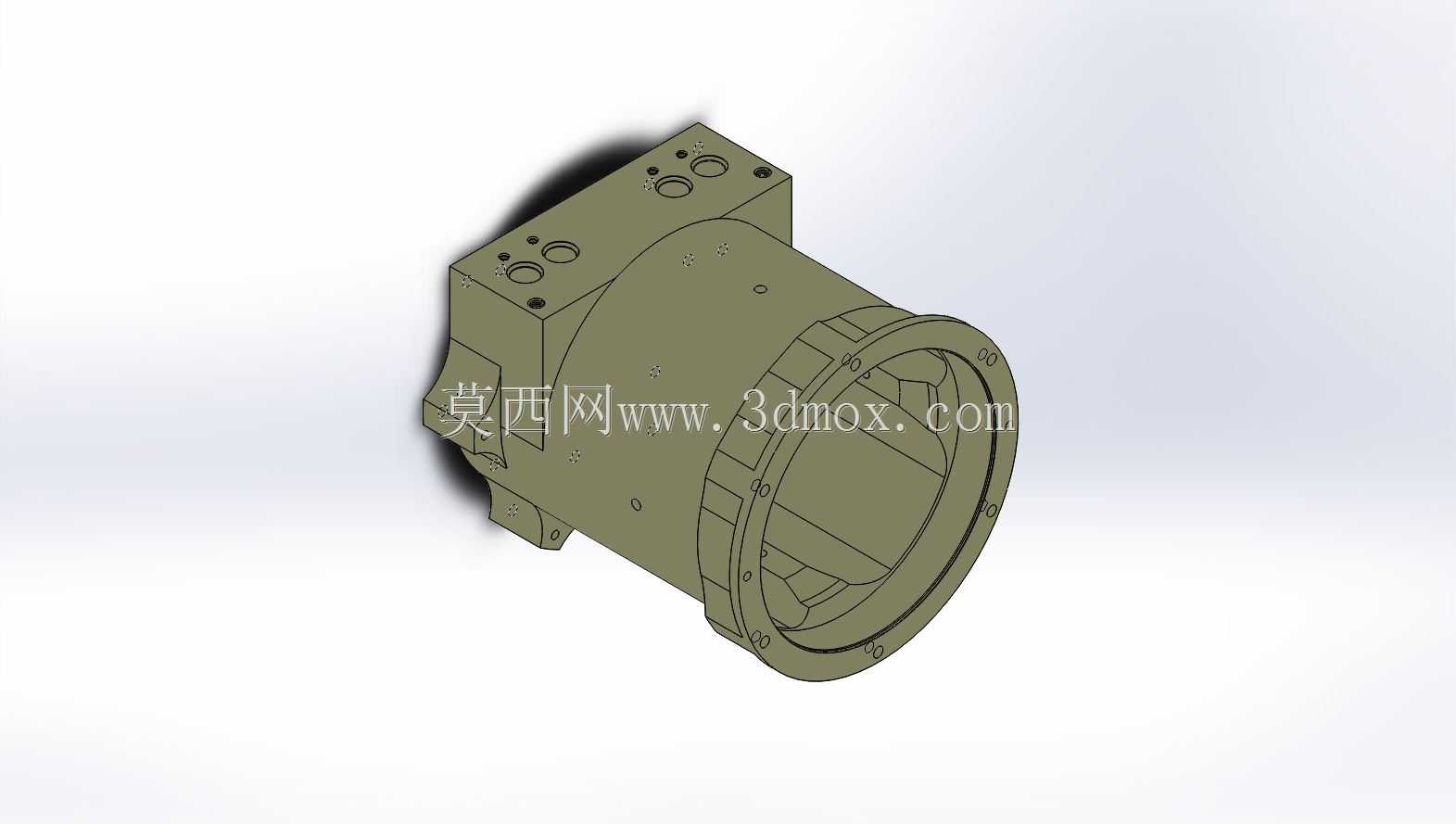

　　从结构设计思路来看，整个壳体采用一体化铸造成型的主体结构，减少了分体拼接带来的密封风险与装配累积误差，主体腔室采用大直径圆筒构型，匹配活塞组件的往复运动行程空间，腔体内壁预留了珩磨加工的余量基准，建模阶段就考虑了后续机加工的工艺可行性，避免出现倒扣、薄壁锐角等不利于铸造与机加的结构。壳体一侧的方形安装凸台，是为燃油喷射系统、点火组件、传感器等附属部件预留的安装位，凸台上的多个同轴孔位分别对应油路通道、线束过孔、紧固件安装孔，孔位的位置度公差在建模阶段就按照装配基准做了约束，确保后续零部件安装时不会出现干涉。前端的大直径法兰边采用均匀分布的螺栓孔设计，匹配前端盖、输出端密封组件的安装需求，法兰端面预留了密封槽的设计位置，可适配O型密封圈或者密封垫片，保证动力输出端的密封性能，避免润滑油渗漏。

　　在安装边界的设计上，壳体底部的两个安装支脚采用加厚的加强筋结构，支脚的安装孔位间距匹配通用动力单元的机架安装标准，可直接适配多数通用机架的安装点位，不需要额外做转接支架设计，支脚与主体的过渡位置采用大圆角过渡，避免应力集中导致的安装断裂风险，毕竟动力单元运行过程中会产生持续的振动，应力集中位置很容易在交变载荷下出现疲劳裂纹。壳体上部的多个凸台孔位，分别对应冷却系统的水道接口、润滑油路的加注与回油通道、气门组件的安装避让位，每个孔位的孔径、深度都按照对应标准件的安装尺寸做了匹配，比如水道接口的管螺纹尺寸、油堵的螺纹规格都符合通用动力配件的标准，后续维修更换配件时不需要做非标改装。

　　从结构特性来看，整个壳体的壁厚设计遵循等强度原则，主体承载区域壁厚保持均匀，在螺栓安装位、轴承支撑位做了局部加厚，既控制了整体铸件的重量，又保证了关键位置的结构强度，避免壁厚差异过大导致铸造过程中出现缩孔、砂眼等缺陷。壳体外表面的散热筋结构沿着腔室轴向分布，可在运行过程中增大散热面积，配合冷却系统带走内部做功产生的热量，维持动力单元的正常工作温度，避免过热导致的润滑油失效、部件磨损加剧问题。建模过程中，所有的安装孔位都做了装配干涉检查，模拟了内部曲轴、活塞、连杆组件的运动行程，确保运动部件与壳体内壁之间预留了足够的安全间隙，同时兼顾了润滑油路的流通顺畅，不会出现油路死角导致的润滑不足问题。对于密封相关的结合面，建模阶段就预留了平面加工的基准，确保后续机加工后平面度满足密封要求，减少使用过程中的渗漏风险。
