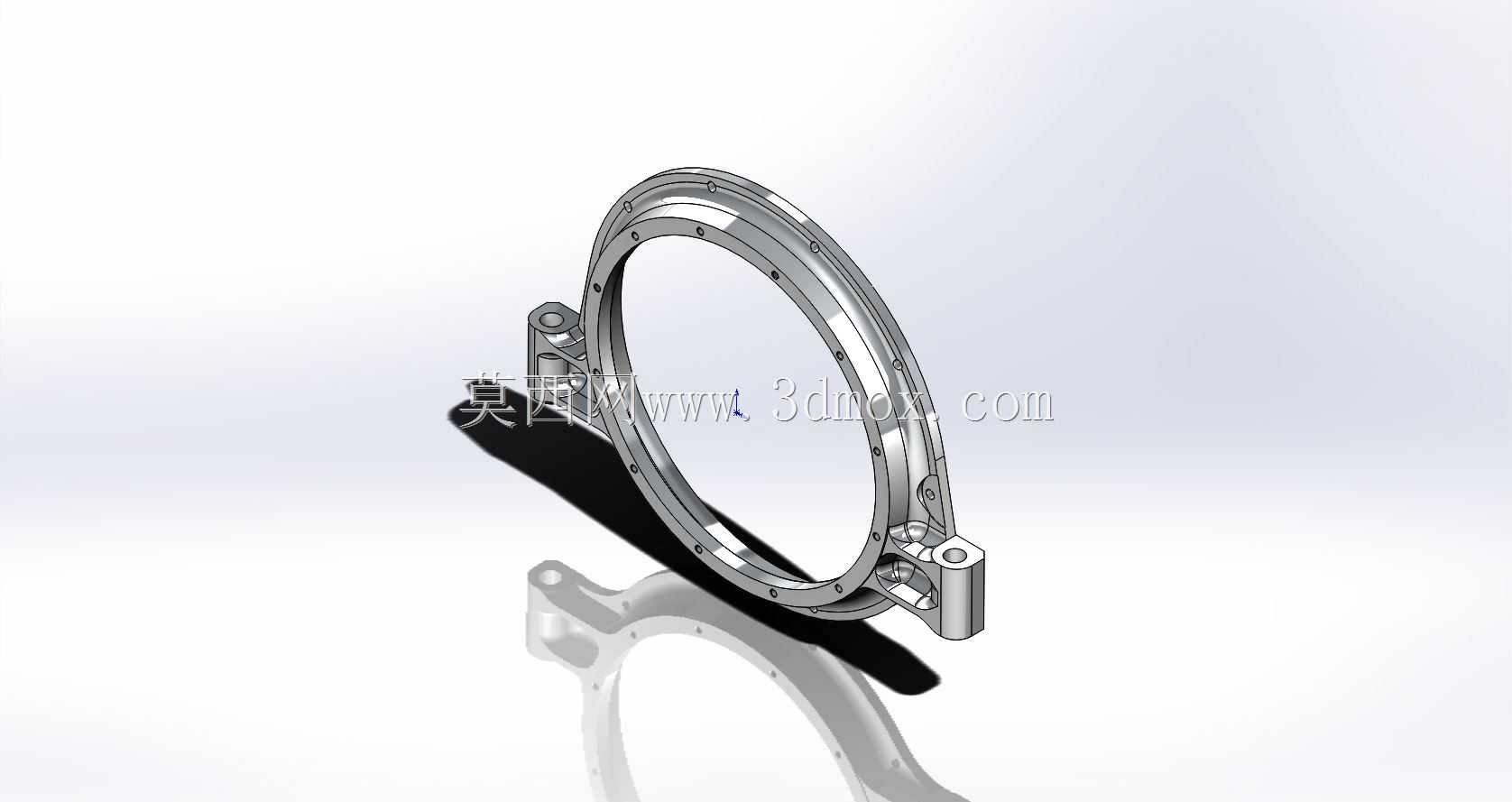

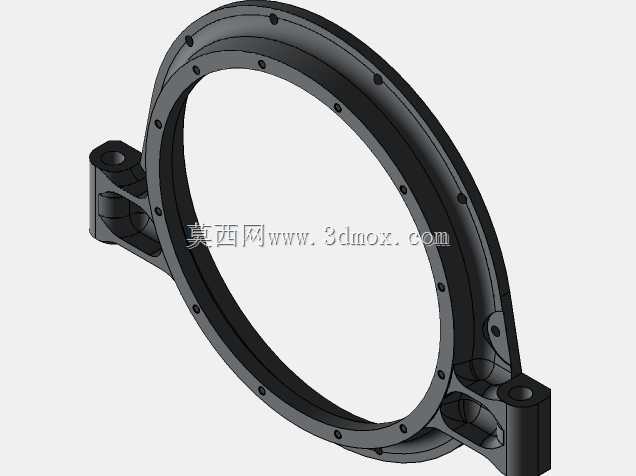

这类环形带支耳的背部支撑构件,多应用在需要对回转类部件提供侧向承托、限位的设备场景中,比如动力传动系统的壳体周边、流体管路的固定段、旋转密封组件的安装位,核心作用是抵消部件运行中产生的径向偏移力,避免回转件在高速转动、受外部载荷冲击时出现同轴度超差的问题。从结构设计逻辑来看,主体采用整圈环形基体是为了匹配被支撑部件的圆形外轮廓,保证支撑面与被承托件的接触面积足够均匀,不会出现局部应力集中导致的压痕或者形变;环体上均匀分布的沉孔是为了穿装紧固件,实现环体自身与相邻固定基座的连接,沉孔的深度设计刚好可以容纳螺栓头部,避免螺栓突出环面干涉其他运动部件。两侧延伸出的带孔支耳是整个构件的核心受力延伸结构,支耳的位置并非随意设置,而是对应被支撑部件的载荷传递路径,将环体承受的径向力通过支耳传导到设备的主安装框架上,支耳上的通孔采用了镗削加工的精度预留,建模时特意保留了孔位的同轴度公差空间,方便实际装配时穿装定位销或者连接螺栓,抵消装配过程中的累计误差。
从安装边界来看,环形基体的内径尺寸需要与被支撑部件的外径保持0.1-0.3mm的间隙配合,既不能过紧导致装配时卡滞,也不能过松导致支撑失效出现晃动;支耳的安装孔中心距是整个构件的关键安装尺寸,建模时将这个尺寸设置为全局参数,方便后续根据不同设备的安装位间距做参数化调整,不需要重新绘制整个环体结构。环体的截面厚度经过受力校核,在满足支撑刚度的前提下尽可能做了轻量化处理,避免不必要的材料浪费,支耳与环体的连接位置做了圆弧过渡处理,避免直角连接处出现应力集中,在长期受交变载荷的工况下出现断裂风险。
在实际设备运行中,这类支撑构件往往不直接参与动力传递,属于静态承托类结构件,但它的形位精度直接影响被支撑回转部件的运行寿命,比如如果支撑环的圆度超差,会导致被支撑的密封件出现偏磨,短时间内就会出现密封失效泄漏的问题;如果支耳的安装面平面度不足,装配后会导致整个环体出现倾斜,让被支撑的转轴出现别劲的情况,大幅提升轴承的磨损速率。建模过程中特意对环体的安装端面做了平面度的基准设置,两个端面的平行度公差也按照机械设计的常规要求做了预留,支耳的安装面与环体轴线的垂直度也做了参数化约束,避免后续改型时出现基准偏移的问题。这类构件的材质多选铸铝或者碳钢,根据应用场景的载荷大小调整,铸铝材质多用于载荷较小、对设备重量有要求的场合,碳钢材质则多用于重载、有冲击载荷的工况,建模时预留的壁厚余量可以满足不同材质的铸造或者机加工工艺要求,不会出现壁厚不均导致的铸造缺陷,或者机加工时余量不足的问题。
