带安装耳法兰式轴承端盖结构设计

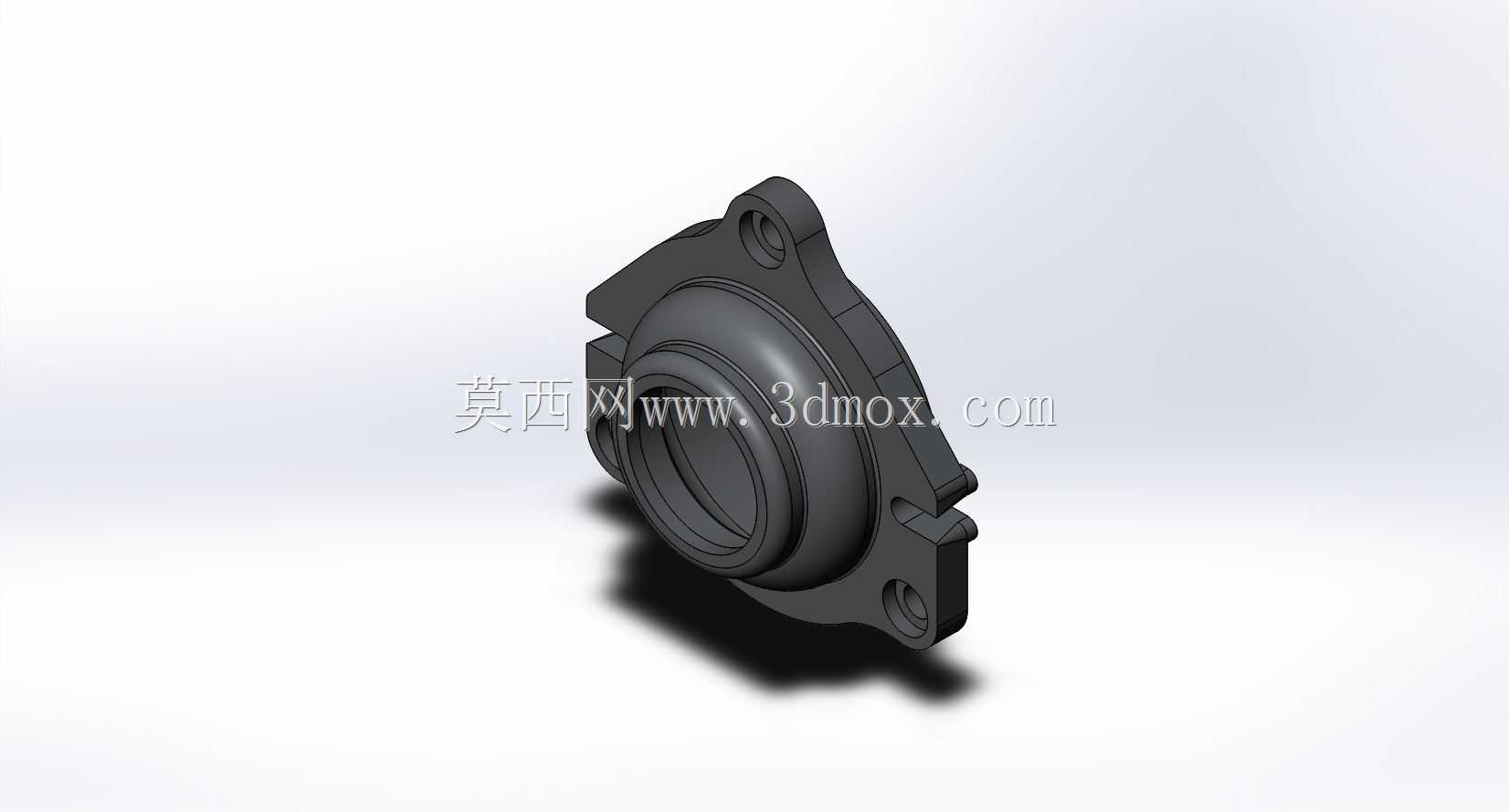

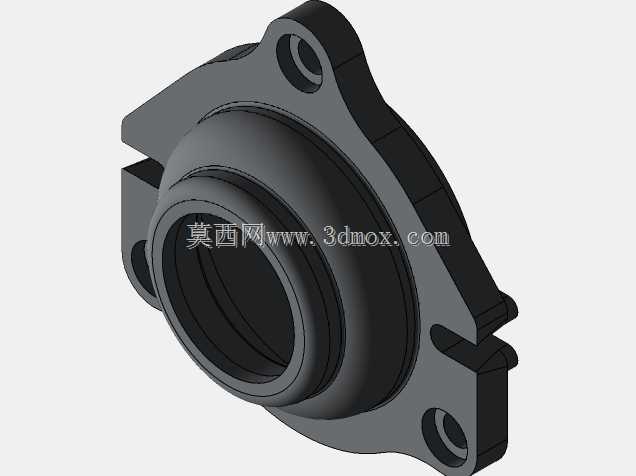

　　在各类旋转传动设备的轴承座装配环节，这类带三安装耳的法兰式轴承端盖是应用频次极高的配套零件，主要承担轴承外圈轴向定位、腔体密封防尘、润滑脂存储防泄漏的核心作用，常见于减速机输出端、输送机辊筒轴承座、中小型电机端盖配套、机床主轴轴承座外侧等装配场景。从结构设计逻辑来看，该端盖采用一体铸造成型后机加工的工艺路线，主体为阶梯式圆盘结构，中心的内凹止口与轴承外圈端面直接贴合，装配时止口外径与轴承座的内孔采用H7/h6的小间隙配合，既保证装配时的同轴度定位，又避免过盈配合带来的装配应力导致端盖变形。三个沿圆周均匀分布的安装耳带有沉头安装孔，安装时螺栓穿过沉孔锁紧在轴承座的对应螺纹孔上，沉孔的深度设计刚好覆盖螺栓头部的全部高度，

　　避免螺栓头突出端盖表面干涉周边其他零部件，同时三个安装点的布局相比传统四孔法兰端盖，在空间受限的安装场景下更易调整装配角度，适配安装面空间局促的设备布局。端盖内侧设计有环形的密封槽，可嵌入毡圈油封或者骨架油封，与穿过端盖中心的轴类零件形成动密封配合，阻挡设备运行过程中轴承腔体内的润滑脂向外渗漏，同时阻隔外界的粉尘、切削液、金属碎屑进入轴承滚道，避免轴承出现磨粒磨损提前失效。端盖与轴承外圈接触的端面平面度要求控制在0.02mm以内，保证锁紧后轴承外圈受力均匀，不会出现局部应力集中导致的轴承运转卡滞；安装耳的底面与端盖止口的轴线垂直度公差控制在0.03mm，避免装配后端盖出现偏斜，导致密封件与轴的配合间隙不均，出现偏磨泄漏的问题。

　　从安装边界来看，该端盖的最大外缘由三个安装耳的外轮廓决定，设计时需预留至少比安装耳外圆大5mm的安装操作空间，方便装配时调整螺栓对位；端盖的总厚度根据适配轴承的宽度系列调整，内侧止口的深度需保证压合后轴承外圈的轴向窜动量控制在0.1mm以内，既满足轴承的轴向定位要求，又不会因为压合过紧导致轴承预紧力过大，运转时温升过高。在实际选型应用中，这类端盖适配深沟球轴承、圆锥滚子轴承等常用标准轴承的外侧安装，针对有防水要求的户外设备场景，可在端盖外侧额外增加O型圈密封槽，在端盖与轴承座的贴合面加装O型密封圈，提升整体防护等级；针对高速运转的主轴场景，可在端盖上预留注油孔与回油槽，配合稀油润滑系统实现轴承的持续润滑，无需频繁拆解端盖补充润滑脂。

　　建模过程中需重点关注安装孔的位置度公差，三个安装孔的中心需分布在同一分度圆上，位置度公差不超过0.1mm，避免装配时螺栓无法顺利穿入；端盖所有的棱边都做了R1-R2的圆角过渡，既避免铸造时出现应力集中导致的零件开裂，也去除机加工后的锐边，防止装配操作人员被划伤。不同于平板式的简易轴承压盖，这种带凸台止口的法兰端盖定位精度更高，密封性能更好，能承受一定的轴向载荷，在有轴向力作用的圆锥滚子轴承、角接触球轴承装配场景中，可通过调整端盖与轴承座之间的密封垫片厚度，精准调整轴承的轴向游隙，保证轴承运转时的最佳工作间隙，降低运转噪音，延长轴承的整体使用寿命。
