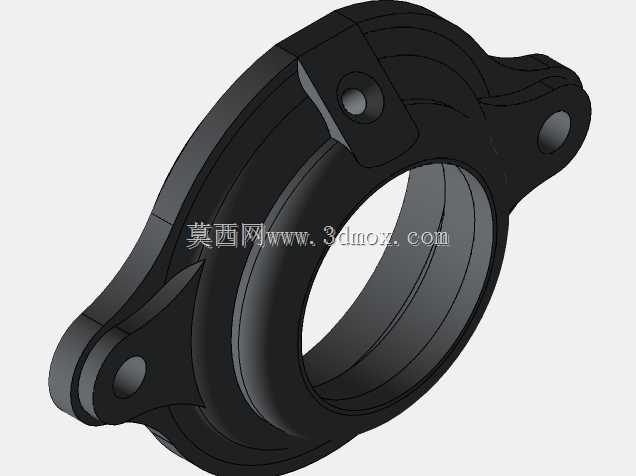

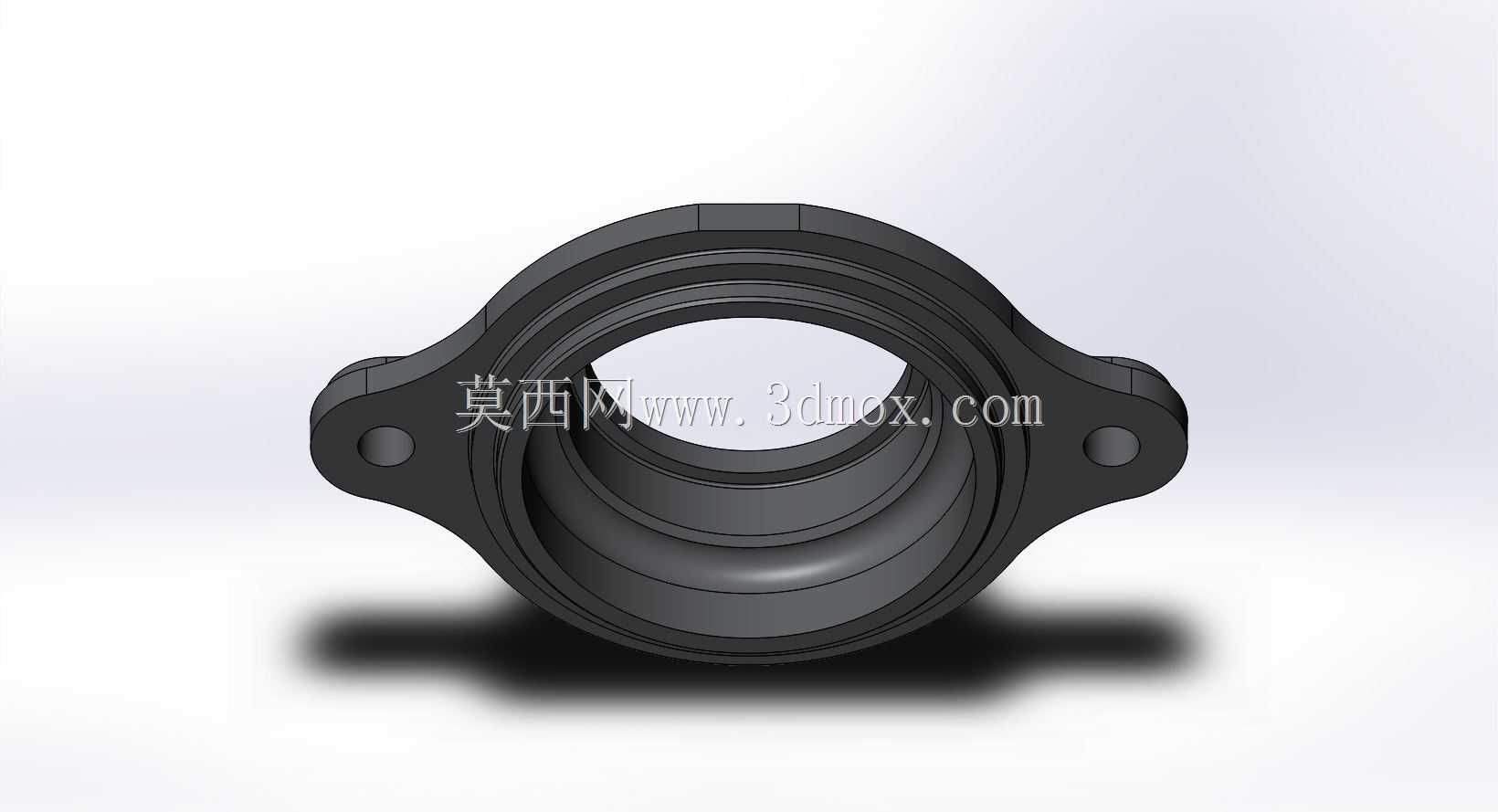

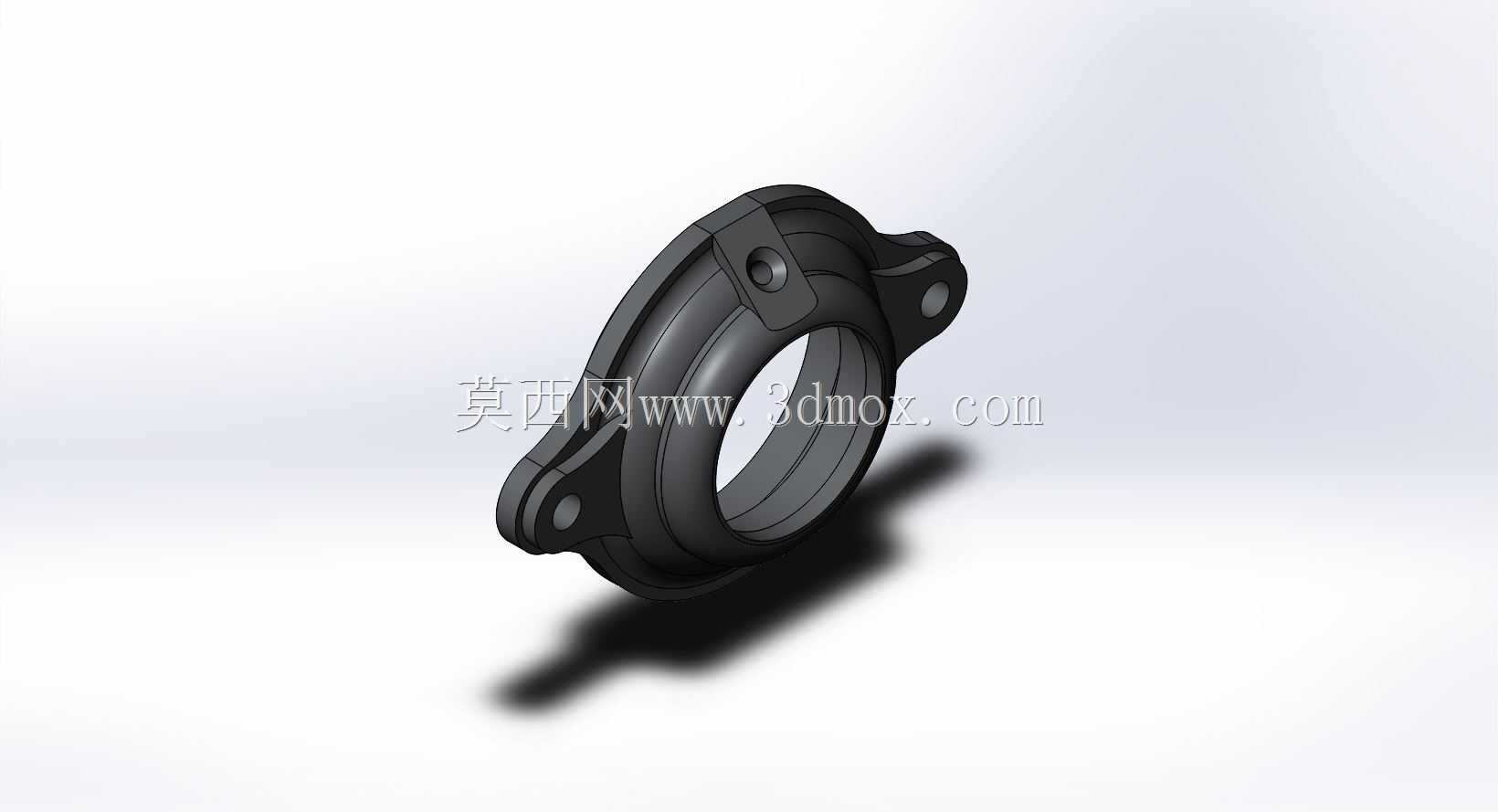

剖分式带安装耳轴承密封端盖结构

　　在带座外球面轴承、剖分式轴承座的配套应用场景里，这类带双侧安装耳的对开式轴承端盖，是承担轴承轴向定位、腔体密封、润滑脂留存功能的核心配套零件，常见于输送线辊筒支承、矿山设备传动辊、农机传动轴支承、风机轴承箱这类需要定期拆装维护轴承的工况场景，相比整体式端盖，它不需要完全拆卸轴端的联轴器、链轮等传动件就能完成轴承检查、润滑脂补充或者密封件更换，能大幅缩减设备维护的停机时长。

　　从实际功能特性来看，这个端盖采用上下对合的剖分结构，合模面贴合精度需要控制在0.02mm以内，避免润滑脂从合缝处渗漏，同时防止外界的粉尘、切削液、水汽侵入轴承腔体。端盖内侧设计有环形的密封槽位，可以嵌入毡圈油封或者橡胶O型圈，和轴承外圈端面贴合后形成轴向密封，部分工况下还可以在端盖中心预留的通孔位置加装骨架油封，适配轴伸穿过端盖的透盖使用场景。两侧伸出的安装耳上预制了沉头螺栓孔，安装时螺栓穿过耳孔直接锁紧在轴承座的对应螺纹孔上，不需要额外的连接支架，沉头结构可以避免螺栓头突出端盖表面，防止设备运转过程中剐蹭周边的管线或者防护结构。

　　设计这类端盖的时候，首先要匹配对应型号轴承的外圈外径尺寸，端盖的内止口直径要比轴承外圈外径大0.05-0.1mm的间隙，既保证装配时能顺利套入，又能限制轴承外圈的轴向窜动，止口的深度要控制在轴承外圈宽度的1/8到1/6之间，避免过深导致端盖挤压轴承保持架，影响轴承正常运转。安装耳的位置要和轴承座上的安装孔位完全同轴，两个耳孔的中心距公差要控制在±0.1mm以内，否则安装时会出现螺栓别劲、合缝面错位的问题，耳孔的直径要比配套螺栓大1mm左右，预留一定的装配调整余量，抵消轴承座加工带来的位置误差。端盖的壁厚要根据轴承的载荷等级调整，轻载传动场景下壁厚取5-8mm即可，重载冲击工况下要把壁厚加到10mm以上，同时在合缝位置、耳片和端盖主体的连接位置做圆角过渡，减少应力集中，避免设备运行过程中受振动影响出现耳片断裂的问题。

　　从安装边界来看，这类端盖装配完成后，突出轴承座端面的高度要控制在15mm以内，避免和轴端的锁紧螺母、传动件产生干涉，两个安装耳的外边缘不能超出轴承座的安装基面，防止设备整体安装时端盖和安装机架发生碰撞。如果是用在有腐蚀性介质的工况，比如化工输送线、海边作业的设备，端盖材质可以选用铸不锈钢或者增强尼龙，普通工况下采用HT200灰铸铁铸造即可，铸造后要做时效处理消除内应力，避免加工后出现变形导致密封失效。实际装配的时候，要在两个剖分面之间涂抹薄薄一层密封胶，进一步提升合缝处的密封性能，螺栓锁紧时要采用对角分次拧紧的方式，保证两个半片端盖受力均匀，避免单侧受力过大导致端盖翘曲、和轴承外圈贴合不严。

　　很多现场维护人员容易忽略端盖和轴承外圈之间的间隙调整，要是间隙留的过小，轴运转发热伸长的时候，端盖会顶住轴承外圈导致轴承轴向预紧力过大，出现轴承温升过高、提前抱死的问题；要是间隙留的过大，又起不到轴向定位的作用，轴承运转过程中会出现轴向窜动，影响传动精度。这类剖分式端盖刚好可以通过在合缝处增减调整垫片的方式，灵活调整和轴承外圈之间的间隙，适配不同工况下轴的热伸长量，这也是它在中低速重载传动场景下被广泛应用的核心原因。另外端盖的外表面不需要做过高的精度加工，只要保证安装止口、合缝面、螺栓孔的加工精度即可，其余非配合面做喷塑或者喷漆防锈处理就能满足使用要求，加工成本比整体式锻造端盖低30%左右，维护便利性却提升很多。
