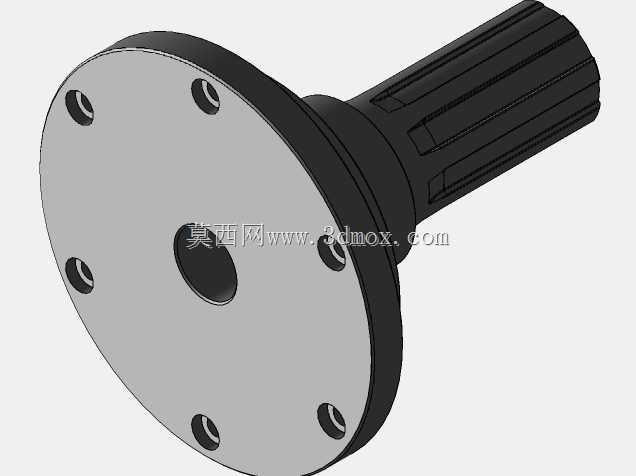

带花键连接结构的法兰轴传动零件

　　这类带花键的法兰轴零件，常见于中小功率的传动链路中，多数用在需要同时实现径向定位、周向扭矩传递以及轴向端面连接的工况里，比如农用机械的动力输出端、小型输送机的驱动对接部位、机床进给机构的传动衔接处，都能见到这类结构的身影。和普通光轴搭配平键的连接形式不同，花键段的多齿啮合结构能承受更大的交变扭矩，在频繁正反转的工况下，齿面受力更均匀，不会出现单键挤压崩边、键槽开裂的问题，同时法兰端的端面连接能提供足够的轴向压紧力，保证传动过程中轴段不会出现轴向窜动，省去了额外的轴向定位挡圈或者锁紧螺母的安装空间。从实际使用的场景来看，这类零件的安装边界首先要匹配对接部件的安装孔位，法兰端的六个均布安装孔是按照圆周等分布置的，

　　孔位的位置度公差直接影响装配后的同轴度，设计时孔的中心距偏差一般控制在0.05mm以内，避免装配时螺栓强行穿入带来的内应力，长期运转后出现法兰端面变形的问题。法兰盘的厚度要根据传递的额定扭矩核算，太薄的法兰在螺栓预紧力作用下会出现端面翘曲，导致连接面出现间隙，运转过程中进入粉尘或者润滑脂泄漏，太厚则会增加不必要的转动惯量，对于频繁启停的传动场景来说，过大的转动惯量会增加驱动端的启动负载，甚至导致驱动电机过载跳闸。花键段的设计采用的是矩形花键结构，齿侧的配合间隙选的是中等间隙配合，既保证装配时能顺利插入对接的花键套，又能避免间隙过大带来的传动冲击，在正反转切换时不会出现明显的回程间隙。花键的齿根位置做了小圆角过渡，

　　避免热处理后齿根出现应力集中，在承受冲击载荷时发生断齿故障。花键段的末端做了倒角导向，装配时不需要反复对位就能顺利插入花键套，减少现场装配的调整时间。轴身和法兰衔接的位置做了退刀槽结构，一方面是加工时给刀具留出退刀空间，保证法兰端面的加工平整度，另一方面也能减少轴肩位置的应力集中，避免长期交变载荷下轴肩位置出现疲劳裂纹。中心的通孔结构一方面是为了减轻零件整体重量，降低转动惯量，另一方面也可以作为润滑油道，在高速运转工况下，通过中心孔通入润滑脂，对花键啮合面进行持续润滑，减少齿面磨损，延长零件使用寿命。实际选型时，首先要确认法兰端的对接止口尺寸，止口的配合公差一般选H7/h6的小间隙配合，保证装配后两段轴的同轴度控制在0.

　　02mm以内，避免运转时出现径向跳动，导致轴承过早损坏。其次要核算花键的接触应力，根据传递的最大扭矩、花键的齿数、齿的工作长度来计算齿面的比压，确保比压在材料允许的范围内，对于有冲击载荷的工况，还要额外乘以1.5到2倍的安全系数，避免齿面出现压溃变形。材料选择上一般用40Cr调质处理，调质硬度控制在220-250HB，花键齿面如果是频繁正反转的工况，可以做高频淬火处理，硬度达到HRC45-50，提升齿面的耐磨性能。加工过程中，先粗车整体外形，留1mm左右的精加工余量，调质处理后再精车各段尺寸，保证各轴段的同轴度，之后铣削花键齿，加工完成后做去毛刺处理，法兰端面和安装孔的位置要做倒角，避免装配时割伤密封件。这类零件在装配时，法兰端面的结合面要清理干净，不能有铁屑、毛刺等杂物，螺栓要按照对角顺序分次拧紧，保证每个螺栓的预紧力一致，避免法兰面受力不均出现倾斜。花键段装配前要涂抹少量润滑脂，减少装配时的齿面擦伤，运转初期要注意检查花键位置的温度，如果出现异常升温，要及时检查配合间隙是否过小，或者是否存在同轴度偏差过大的问题。和分体式的法兰加花键轴的连接结构相比，整体式的结构省去了法兰和轴之间的连接键或者过盈配合工序，装配步骤更少，整体刚性更好，不存在连接松动的风险，适合在空间紧凑、安装位置受限的传动场景中使用，不需要额外设计防松结构，长期运转的可靠性更高。
