剖视结构开槽衬套机械零件

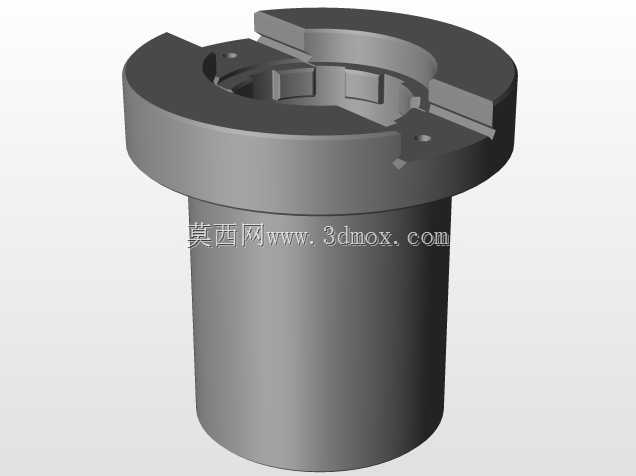

　　这类带轴向开槽的衬套零件，常应用在需要径向弹性胀紧、同时兼顾轴向导向的传动连接场景里，比如轻工设备的进给机构、小型动力传输的轴系定位环节，或是需要频繁拆装调整的工装夹具定位部位，相比整体式无槽衬套，它能依靠开槽带来的微量形变，补偿轴与安装孔之间的小范围尺寸偏差，降低配合面的加工精度要求，同时在装配时不需要过大的压入力，能减少装配过程中对配合面的划伤损伤。从结构设计来看，零件主体为回转体结构，一端带加厚的定位凸缘，凸缘端可抵靠在安装基座的端面，实现轴向位置的限位，避免衬套在受轴向力时出现窜动；主体段开设的通长开槽，沿轴向贯穿整个导向段，槽边做了微小的倒角处理，避免装配时锐边刮伤轴件表面，同时开槽的宽度经过匹配计算，

　　既能保证衬套拥有足够的弹性变形量，又不会因为开槽过宽导致整体刚性不足，在受径向载荷时出现过度形变影响配合精度。零件内部的型腔并非等径直孔，靠近凸缘端的位置设置了环形卡槽结构，可配套卡簧实现内部轴件的轴向限位，内壁还分布有轴向的储油凹槽，在润滑工况下可以留存润滑脂，减少轴与衬套之间的滑动摩擦，降低长时间运行的磨损量，延长零件的更换周期。从安装边界来看，凸缘端的外径大于主体段外径，安装时需要在基座上加工出对应直径的沉孔，沉孔深度与凸缘厚度匹配，保证装配后凸缘端面与基座表面齐平，不会突出干涉其他相邻部件的安装；主体段的外径与基座安装孔采用过渡配合，依靠开槽的弹性变形实现紧固定位，不需要额外的紧定螺钉或是粘接工序，

　　拆装维护时只需要用工具从凸缘端的拆卸孔位施力，就能将衬套从安装孔中顶出，维护效率远高于过盈配合的整体衬套。在实际工况适配中，这类衬套可根据使用场景选择不同的材质，常规轻载工况下可采用工程塑料材质，具备自润滑特性且重量较轻，重载工况下则可采用铜合金或是表面淬火的合金钢材质，内壁的储油槽在重载工况下能形成稳定的油膜，避免干摩擦导致的衬套抱死轴件问题。设计这类零件时，需要重点核算开槽处的应力集中情况，槽端与凸缘衔接的位置要做圆弧过渡，避免在受反复径向载荷时出现应力开裂，同时内壁储油槽的深度不能过深，否则会降低衬套的内壁承压面积，导致单位面积载荷过大出现压溃变形；轴向开槽的数量通常根据所需的弹性变形量调整，单槽结构的变形量适中，

　　适合大多数常规传动定位场景，多槽结构则可获得更大的变形量，适配尺寸偏差更大的配合场景，但对应的刚性也会进一步降低，需要匹配实际载荷情况做选型。在轴系装配环节，这类衬套还能起到一定的减震缓冲作用，开槽结构可以吸收轴运行过程中产生的微小径向振动，减少振动传递到基座端，降低整个设备的运行噪音，尤其是在小型输送设备、纺织机械这类运行速度较高、振动控制要求较高的设备里，这类开槽衬套的应用占比正在逐步提升，相比传统的铜套、无油轴承，它的适配性更强，加工成本更低，同时对安装环境的要求更低，即使在有少量粉尘的工况下，开槽处还能容纳少量侵入的粉尘颗粒，避免粉尘卡滞在轴与衬套的配合面之间造成磨损加剧。
