蜗轮蜗杆传动箱体壳体结构设计

　　这类壳体是蜗轮蜗杆类减速传动机构的核心承载构件，日常在中小功率减速传动场景中应用极广，比如轻工输送线的驱动端、小型自动化设备的动力转换单元、农用机械的辅助传动部位，都能见到同结构壳体的身影。它的核心作用是为内部啮合的蜗轮、蜗杆以及配套轴承提供封闭的安装空间，同时承受传动过程中产生的径向、轴向载荷，隔绝外界粉尘、水汽侵入传动副，保证啮合面润滑脂的密封存储，避免润滑介质泄漏。

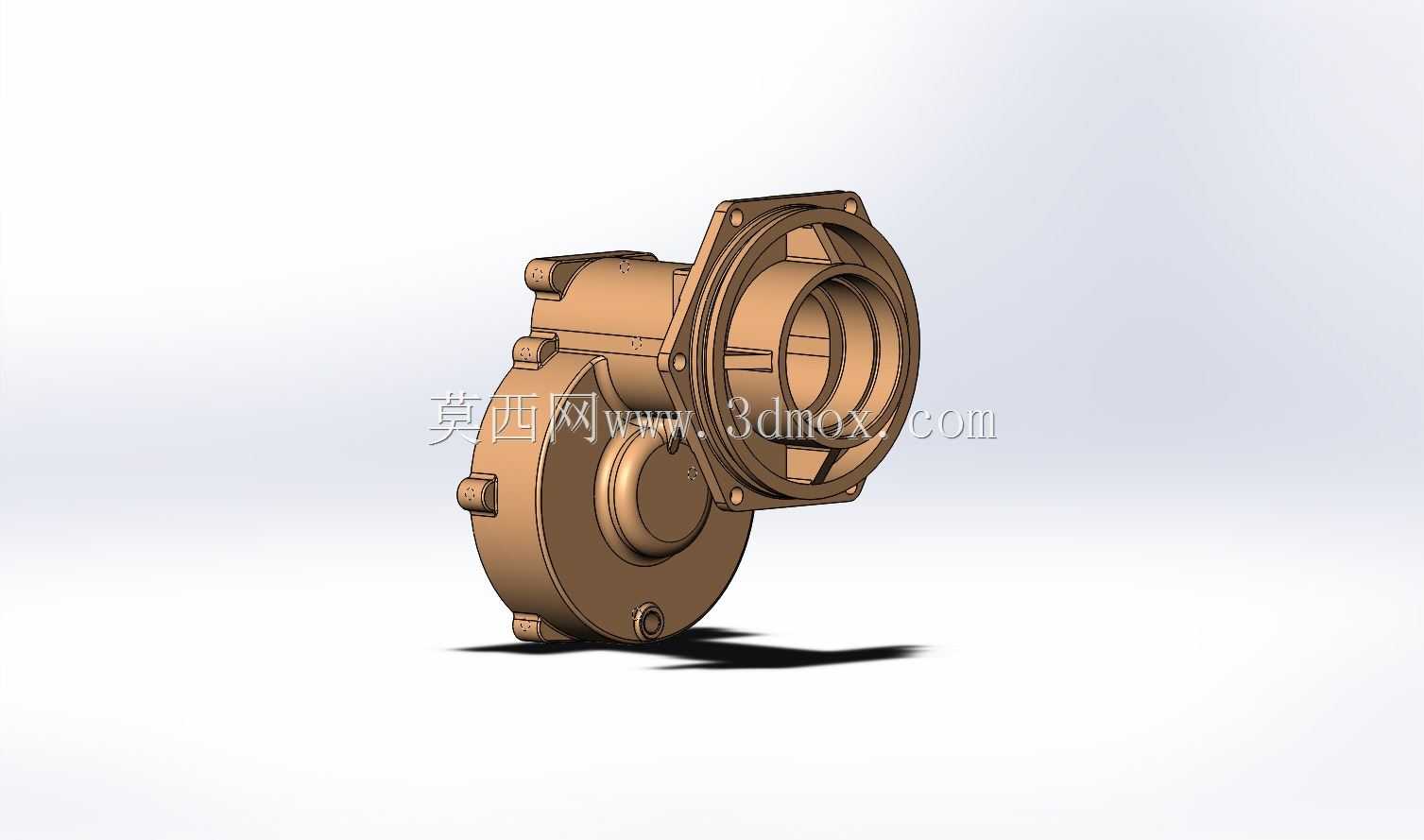

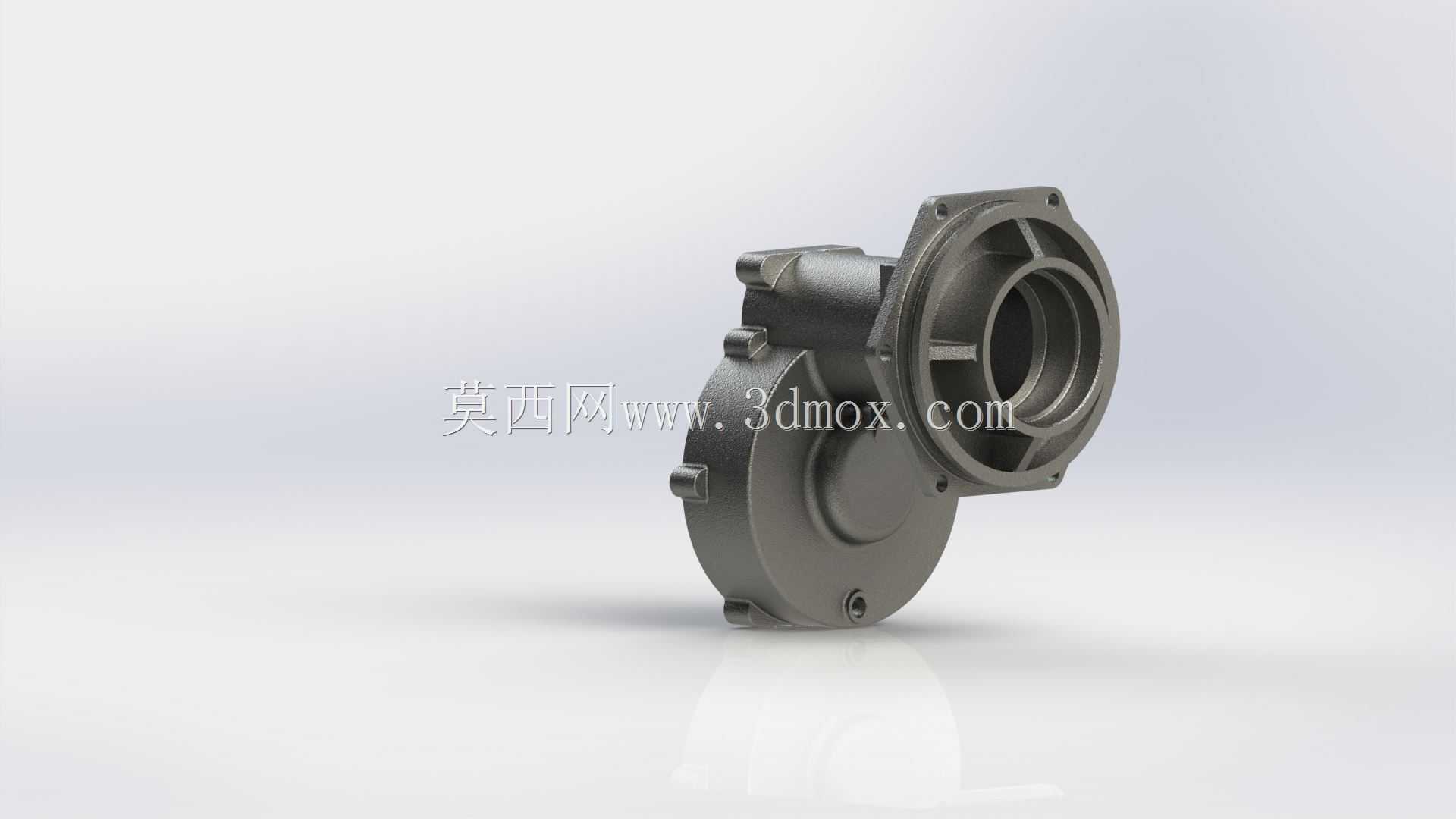

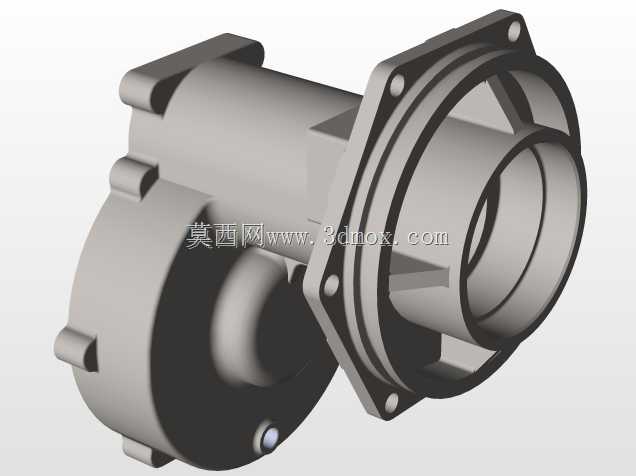

　　从结构设计逻辑来看，整个壳体采用剖分式结合面布局，侧面大直径法兰端用于对接动力输入侧的安装基准，法兰端面上均匀分布的螺栓过孔，可直接与驱动电机端盖或者输入侧连接座实现刚性固定，法兰内孔的台阶面是输入侧轴承的安装定位基准，尺寸公差需要匹配对应轴承的外圈配合精度，保证输入轴的同轴度要求。壳体下部的弧形腔体完全适配蜗轮的外圆轮廓，在预留蜗轮转动安全间隙的前提下尽可能压缩腔体冗余空间，既能够减少壳体整体的铸造用料，也能降低壳体充型过程中的壁厚不均问题，避免铸造冷却时出现缩松缺陷。

　　壳体上分布的多个凸台结构，分别对应轴承端盖的安装位、油位观察孔、放油螺塞孔以及透气塞安装位，每个凸台的厚度都经过受力校核，避免螺栓拧紧时凸台出现开裂变形。两侧的轴承座孔采用一次装夹同轴加工的设计基准，保证蜗轮轴安装后的转动顺畅度，减少轴承额外的偏磨载荷。壳体结合面处设计有密封胶槽，装配时涂覆密封胶后可有效防止箱体内润滑油从结合面渗漏，结合面周边的螺栓孔位置均匀排布，保证结合面各点的压紧力一致，避免出现局部密封失效。

　　从安装边界来看，壳体底部的两个带孔安装脚是整台减速机构的固定基准，安装孔的中心距需要匹配配套设备的安装机架尺寸，安装脚的厚度经过承重校核，能够承受整机运行过程中的振动载荷，不会出现固定端断裂的问题。壳体侧面伸出的蜗杆端安装位，其中心高与蜗轮轴中心高的垂直距离严格匹配蜗轮蜗杆的中心距参数，这一尺寸是保证传动副正确啮合的核心，建模时需要严格控制两轴的空间垂直精度，中心距公差需要控制在IT7级以内，否则会出现啮合间隙过大或者卡滞的问题。

　　在细节设计上，壳体所有的转角位置都采用铸造圆角过渡，避免应力集中，同时也符合金属铸造的工艺要求，减少铸件的冷隔缺陷。壳体外壁的加强筋沿着轴承座受力方向布置，在不增加过多壁厚的前提下提升壳体的整体刚性，避免传动负载较大时壳体出现形变，导致轴承孔位偏移影响传动精度。这类壳体一般采用灰铸铁材质铸造后经时效处理再进行机加工，能够获得较好的减震性能与尺寸稳定性，完全适配中小功率减速传动的长期运行需求。
