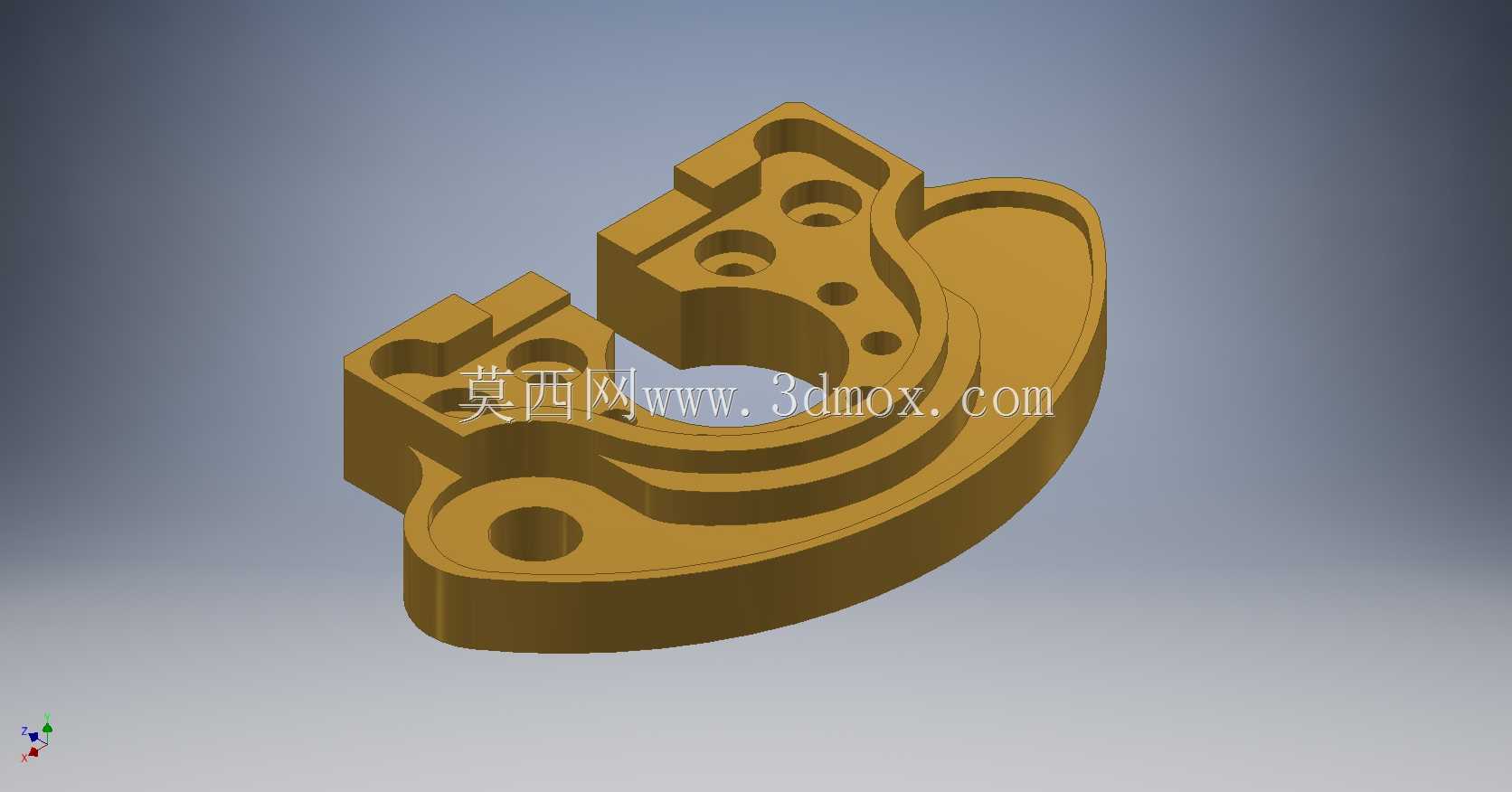

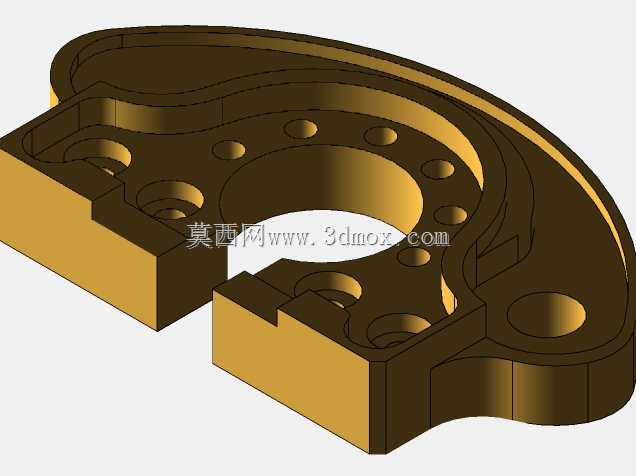

在常规立式数控铣削加工的工装配套场景里,这类异形结构件往往承担着工位定位、辅助承载以及运动轨迹限位的复合作用,不同于标准型材拼接的工装组件,一体化铣削成型的结构能消除拼接间隙带来的定位误差,在小批量多品种的零件加工工位上,这类构件的适配性直接决定了工位换型的效率与加工精度的稳定性。从结构设计逻辑来看,该零件采用半圆弧主体搭配双侧凸台的布局,半圆弧的内曲面是核心的配合面,加工时需要和对应直径的回转类工装轴颈贴合,曲面的轮廓度公差需要控制在0.02mm以内,才能保证配合后无旷量,避免铣削过程中因切削力冲击产生的振动传导到工件上。双侧延伸出的凸台结构上分布的多个沉孔与通孔,分别承担不同的功能:直径较大的沉孔是安装锁紧孔,
用于穿入内六角螺栓将整个构件固定在机床工作台的T型槽适配基座上,孔位的位置度公差需要匹配工作台的槽距标准,保证安装时无需额外修配即可对位;直径较小的通孔是定位销孔,用于穿入圆柱销实现构件与基座的重复定位,拆装修理后无需重新打表找正就能恢复原有位置精度。零件边缘的多个减重凹槽并非随意设计,在保证结构刚性的前提下,这些凹槽能减少整体重量,降低工作台移动时的惯性负载,同时凹槽的走向顺着铣削加工的走刀路径排布,能减少加工时的空刀行程,缩短单件加工的周期。从安装边界来看,该零件的底部为全平面结构,平面度要求达到0.01mm,安装时需要和基座的安装面完全贴合,不能有翘曲,否则锁紧螺栓后会导致内圆弧面变形,影响配合精度;
零件的整体外轮廓最大尺寸需要适配常用的立式铣床工作台行程,保证安装后不会超出行程范围干涉主轴的移动路径,外侧的半圆弧外缘做了倒圆角处理,避免安装调整时划伤操作人员,也能减少应力集中,避免长期受切削力冲击产生裂纹。在实际使用场景中,这类构件常配套在小型零件的铣削工位上,比如轴类零件的键槽铣削、端面上的异形槽加工,构件和压板配合实现工件的快速装夹,相比通用平口钳的装夹方式,这种定制化的结构件能避开刀具的走刀路径,实现一次装夹完成多个面的加工,减少二次装夹带来的精度损失。设计这类零件时,首先要明确工位的加工切削参数,根据最大切削力计算结构的壁厚,保证在满负荷切削时构件的变形量在允许范围内,其次要匹配现有工装的安装尺寸,避免出现孔位不对、
配合间隙过大的问题,还要考虑加工工艺性,所有的内转角都要预留和铣刀直径匹配的圆角,不能出现直角内角,否则加工时无法清根,会导致装配干涉。零件上的各个孔位深度也有明确要求,锁紧沉孔的深度要保证螺栓头部完全沉入孔内,不能突出零件表面,避免和运动的工件或者刀具发生碰撞,定位销孔的深度要超过销子长度的三分之二,保证销子的配合长度足够,不会在反复拆装后出现松动。这类一体化铣削的结构件相比焊接成型的构件,没有焊接变形的问题,长期使用后精度保持性更好,在对装夹精度要求较高的精铣工位上应用十分广泛,尤其是在加工有色金属薄壁零件时,稳定的装夹结构能避免零件装夹变形,提升加工后的尺寸合格率。
